planta global caliente del mezclador del tambor del asfalto del transporte de Timken del compartimiento 32T, planta de tratamiento fija del betún

Informacion basica
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Modelo del producto: QLB-3000 anchura de alimentación: los 3.6m
Método de mezcla: Obligatorio intermitente Control de Calidad: Estándar del CE
Alimentador frío: 5 piezas Volumen de alimentador frío: metro cúbico 60
Una longitud más seca: 9000m m Tipo móvil: Fijo
Resaltar:

planta del asfalto de la mezcla del tambor

,

Planta del mezclador del tambor del asfalto


Descripción de producto

planta global caliente de la mezcla del tambor del asfalto del motor de Siemens del compartimiento 32T para el constrution del camino





Detalles del producto

Capacidad máxima: 240t/h (que trabaja bajo condición clasificada)

Uniformidad de mezcla: cumpla el requisito de calidad de cualquier proyecto de la mezcla del asfalto



1. Sistema de abastecimiento global frío


El sistema de abastecimiento global frío adopta el sistema de control del PLC de la velocidad del control de frecuencia que ajusta la velocidad del trabajo estable fexiblemente.

Cada alimentador frío se equipa de la correa de alimentación y el dispositivo de alarma de la sonido-luz, cuando el agregado que transporta capacidad está debajo del límite más bajo o repentinamente de la falta de material, el dispositivo alarmará inmediatamente para notificar al operador para dar respuesta a tiempo. La puerta del alimentador frío se podía ajustar apropiadamente para cumplir el requisito del speicification global.

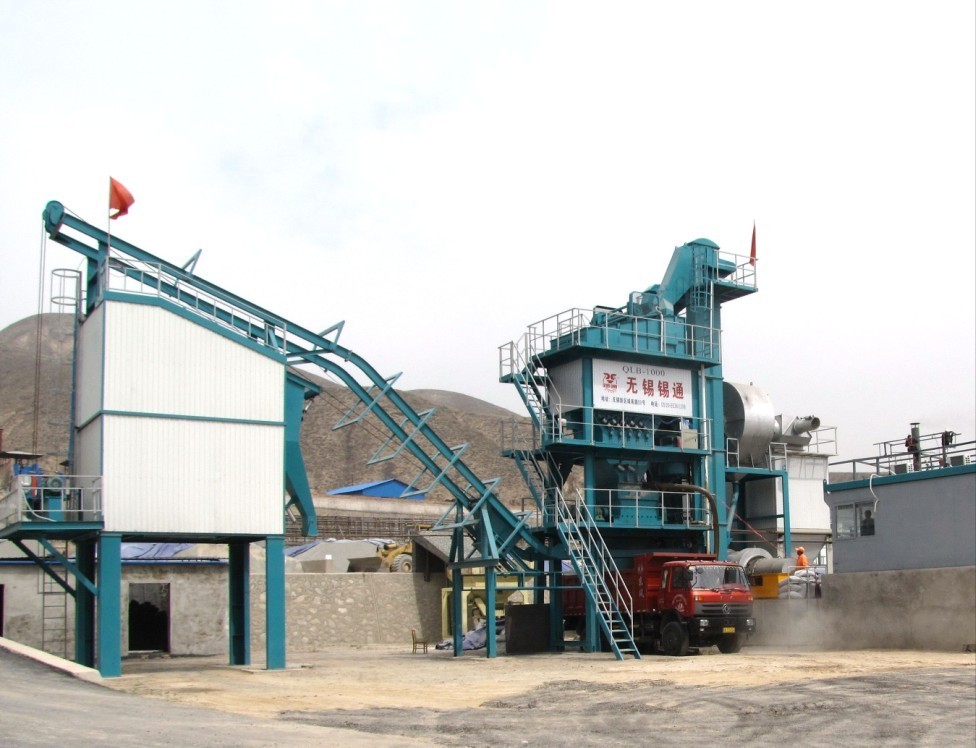

planta global caliente del mezclador del tambor del asfalto del transporte de Timken del compartimiento 32T, planta de tratamiento fija del betún



2. Tambor secador

El cilindro secador gira conducido automáticamente por cuatro ruedas de fricciones, para proporcionar suficiente intercambio de calor dentro del secador.

Después de ser transportada en el tambor secador, el agregado entra la cuchilla de elevación diseñada especial, que hace el material que cae uniformemente como la “cortina global”, de modo que el agregado pueda hacer suficiente intercambio de calor con el humo caliente producido por la hornilla. Hay cuchillas especiales de la protección termal en el área llameante no asegurará ninguna “cortina global” en esta zona, asegurándose de la llama que quema completamente, y forma una capa de la protección entre la culpa y la pared interna del tambor secador para reducir la pérdida de calor.



3. Hornilla
La hornilla de aceite de Italia EBICO importada con el embalaje original, aceite diesel/pesado ardiente de la eficacia del alto, del diesel, de doble finalidad o gas como combustible es opcional.

El sistema de control de la hornilla proporciona la función de las condiciones de trabajo automáticas remotas de la ignición y de la supervisión de la hornilla. Se fija con la llama automática del fracaso hacia fuera, la diagnosis automática del fracaso y el dispositivo de la instrucción de la inspección del fracaso que hacen los trabajos enteros del sistema de la combustión con seguridad y eficientemente.

.

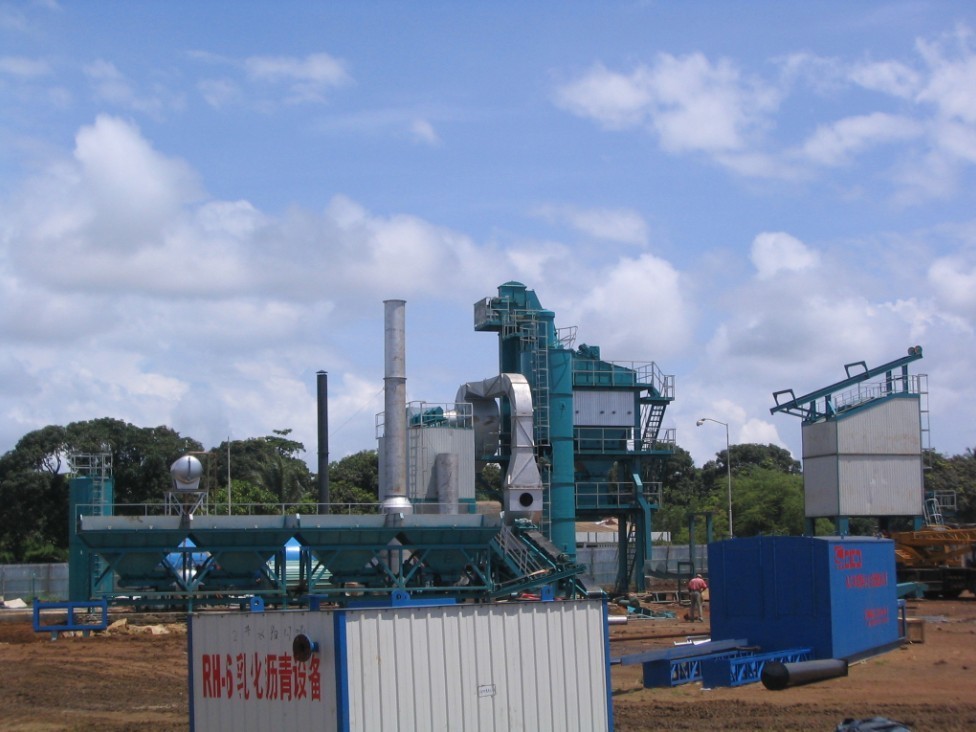

planta global caliente del mezclador del tambor del asfalto del transporte de Timken del compartimiento 32T, planta de tratamiento fija del betún

4. Sistema de eliminación del polvo
Sistema de eliminación del polvo de dos niveles (colector de la cubierta del volute + colector de la casa del bolso), con el dispositivo de protección de la temperatura del cielo y tierra para la seguridad de sistema.
Empaquete el colector de la casa que usa bolsos de los E.E.U.U. Du Pont NEMEX, la resistencia del calor y la larga vida

Respetuosa del medio ambiente, la concentración de la emisión es menos que 20mg/Nm3

El bolso del filtro de la casa del bolso adopta el material resistente de alta temperatura, que puede soportar la temperatura alta 220°C. Toda la entrada de los bolsos se equipa de la hebilla de la primavera, peinándose con el marco especial de la ayuda del bolso, que aseguran el trabajo rápido y confiable de la fijación de bolsos.



5, sistema de mezcla de la torre,



El mezclador obligatorio del eje gemelo, tipo del vórtice del horizontalshafe, conducido por el doble adaptó los reductores del motor vía las ruedas de engranaje iguales. El diseño especial del mezclador es ofrecido por el modelo doble del brazo de la paleta con modo de revolvimiento potente e intensivo, a la velocidad de rotación baja y a la capacidad grande, evita con eficacia la segregación y la gradación secundaria cambia durante la mezcla, asegurando el establo y la calidad de mezcla ideal. Los ejes del mezclador tienen sellos que alcanza la salida cero.

De acuerdo con tipos de planta de procesamiento por lotes por lotes del asfalto, dos métodos de la descarga son aplicados: descargando la mezcla acabada del betún en la carretilla que va al silo del producto final para el almacenamiento;

descargando el producto final del asfalto directamente en los camiones de la parte inferior de la torre de mezcla.

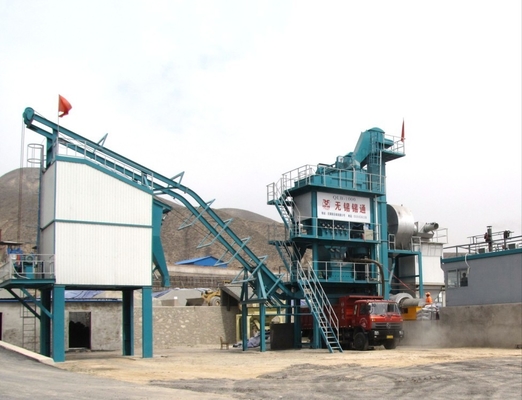

planta global caliente del mezclador del tambor del asfalto del transporte de Timken del compartimiento 32T, planta de tratamiento fija del betún

Especificación

Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB


Nombre Especificación
Modelo 600 1000 1500 2000 2500 3000
Producción 48tph 80tph 120tph 160tph 200tph 240tph
Volumen frío del alimentador 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que recoge el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Tipo del combustible Diesel/masut/gas natural
Volumen/número de compartimiento global caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad de mezcla KG/batch del tanque 600 1000 1500 2000 2500 3000
Volumen/número del tanque de almacenamiento del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Capacidad del silo acabado de la mezcla (T) - 60 100 120 160
Poder instalado (kilovatio) 185 280 345 470 608 680
