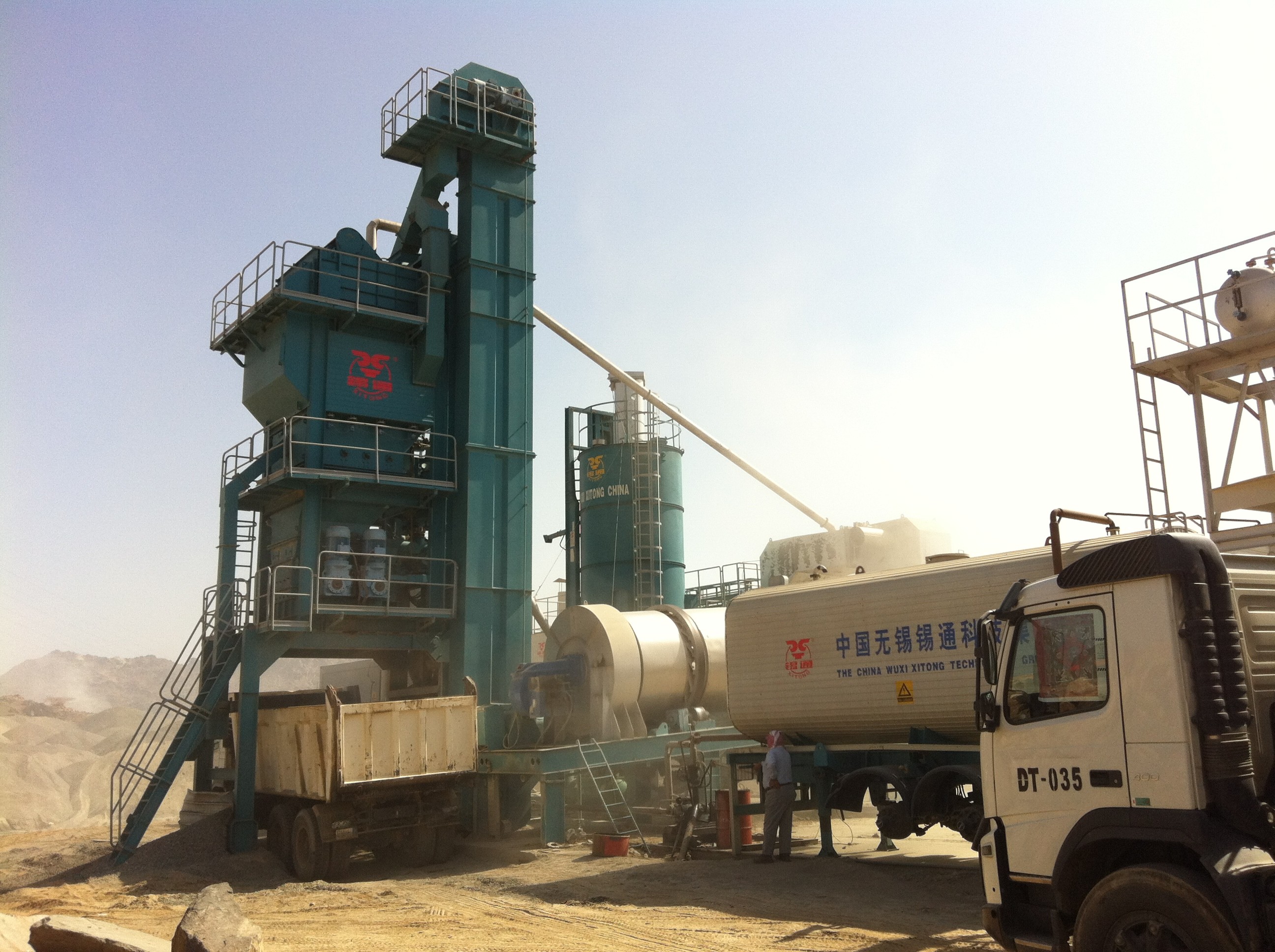

la planta de mezcla móvil del asfalto del tanque del betún 30000L con la paleta doble del eje forzó el mezclador
Descripción de la torre de mezcla móvil
1. Compartimiento global caliente
El compartimiento es termal aislada por rockwool de 50m m, pared exterior es cubierto por la placa de acero galvanizada color, que podría preservar temperatura global caliente dentro de horas contra pérdida de calor.
En cada compartimiento, hay el indicador llano material de tipo continuo, que podría dar una indicación llana en tiempo real de todo el material dentro del compartimiento. También, en cada compartimiento global caliente, el agujero del control y la tubería del desbordamiento se fijan para la supervisión en tiempo real y quitar el agregado excesivo de cierto tamaño.
Está siendo siendo mantenido 4 compartimientos y 1 a través del compartimiento, capacidad de compartimientos 25T.
2, parte medidora
Los compartimientos globales calientes del polvo adoptan el arco que descarga la puerta, cilindro del doble-movimiento adelante, él pueden ajustar el cálculo secundario del áspero-primer y del fino-segundo por separado, para alcanzar la exactitud máxima del cálculo material.
El polvo global almacenado como la proporción enviará a la tolva medidora, la tolva tenía un sensor electrónico, dos puertas de descarga son conducidas por los cilindros por separado, y el labio pesado es fácil para el mantenimiento.
La tolva medidora del asfalto tenía la capa de la preservación del calor, a la calefacción de aceite y a la preservación termales del calor, después del cálculo secundario, asfalto a través de un tubo de rociadura que cruzaba el tanque de mezcla lleno para rociar en el tanque de mezcla por la bomba del perno uniformemente.
El polvo mineral o el polvo reclamado viene de los compartimientos transitorios si en la tolva la medición del polvo de V por cada válvula de mariposa neumática, y la válvula de mariposa neumática monta en el mercado de la tolva del polvo, para no asegurar ninguna salida en el cálculo del polvo.
Tres grupos como polvo global, material fino y asfalto en el sistema de medición están individualmente con el sensor medidor; el transporte móvil del nodo usado para el sensor medidor es mejorar exactitud medidora.
Capacidad medidora del polvo global: k 2000
Capacidad medidora del material fino: 300kg
Capacidad medidora del asfalto: 300 kilogramos
Especificación
Tipo móvil forma de la serie de QLB-Y de datos de la planta de mezcla del asfalto
| Nombre |
Especificación |
| QLB-móvil modelo |
QLB-Y500 |
QLB-Y1000 |
QLB-Y1500 |
QLB-Y2000 |
| Productividad clasificada |
40t/h |
80t/h |
120t/h |
160t/h |
| Volumen/número de compartimiento frío |
8m3/3 |
8m3/4 |
10m3/4 |
10m3/4 |
| Combustible |
Aceite diesel/pesado |
| Volumen/número de compartimiento caliente |
15t/4 |
20t/4 |
25t/4 |
25t/4 |
| Volumen/número de compartimiento del polvo |
20m3 |
30m3 |
| Precisión de la medición global |
Menos el de ±1.5% |
Menos el de ±1.0% |
| Precisión de la medición del polvo |
Menos el de ±1.5% |
Menos el de ±1.0% |
| Precisión de la medición del asfalto |
Menos el de ±0.5% |
| Capacidad KG/batch del mezclador |
600 |
1000 |
1500 |
2000 |
| Volumen/número del tanque del asfalto |
20m3/2 |
20m3/2 |
30m3/2 |
30 m3/2 |
| Número de unidad móvil |
4 |
7 |
7 |
7 |
| Poder total (kilovatio) |
160 |
200 |
310 |
356 |
| Desempolvamiento de modo |
El aire lava/polvo mojado recoge |
| Desempolvamiento de efecto |
Menos que 30mg/Nm3 Ringe-Imann |
| Sistema de control |
Control informático auto completo (PLC+LED+mouse) |
