Móvil continuo de la planta de mezcla del asfalto del indicador llano con el cilindro del aire de Festo

Informacion basica
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB-Y
Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: Embalaje desnuda
Tiempo de entrega: el mes de /3 de la negociación después de recibió su pago
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 10 juegos por mes
Información detallada
Agg caliente. silo: 20T Fuente del calor: 150,000K/H
de salida: 80t/h Conducción: tractor del remolque
Volumen del tanque del asfalto: metro cúbico 20 Filtro de bolsa: Nomex
Método de calefacción: aceite de transferencia de calor
Resaltar:

instalación de producción del asfalto

,

camino que hace el equipo


Descripción de producto

Planta de mezcla móvil continua del lote del asfalto del indicador llano con el cylinde del aire de Festo



Uno por uno ubicación e instalación de la planta móvil del asfalto del lote.



Paso 1,

Haga la torre de mezcla en la posición asignada con el tractor, ponga la pierna ajustable del aterrizaje en el suelo, aleje el tractor; revele cada plataforma, fije todas las piezas; instale la barandilla; monte el tubo recto del almacén directo de la descarga;



Fije el special que alza la barra Móvil continuo de la planta de mezcla del asfalto del indicador llano con el cilindro del aire de Festo, cable de acero de la hebilla y la captura de la cerradura, total 6 (Figure1), alzando la posición es lugar cuadrado por debajo el tamiz vibratorio.

Utilice 50T una grúa como grúa principal, un 25Tcrane como grúa auxiliar, que alzan la pierna móvil del aterrizaje del edificio principal; dos grúas alzan el edificio principal que inclina lentamente, 50T para arriba, 25T abajo (Figure2); guarde la vertical del edificio principal, localice dos piernas de aterrizaje de lado del neumático según la fundación, edificio principal del alzamiento a la posición asignada; revele la escalera de la primera planta del edificio principal, instale la barandilla de la escalera, y fíjela; el alzamiento, instala la tolva de almacenamiento No.4.

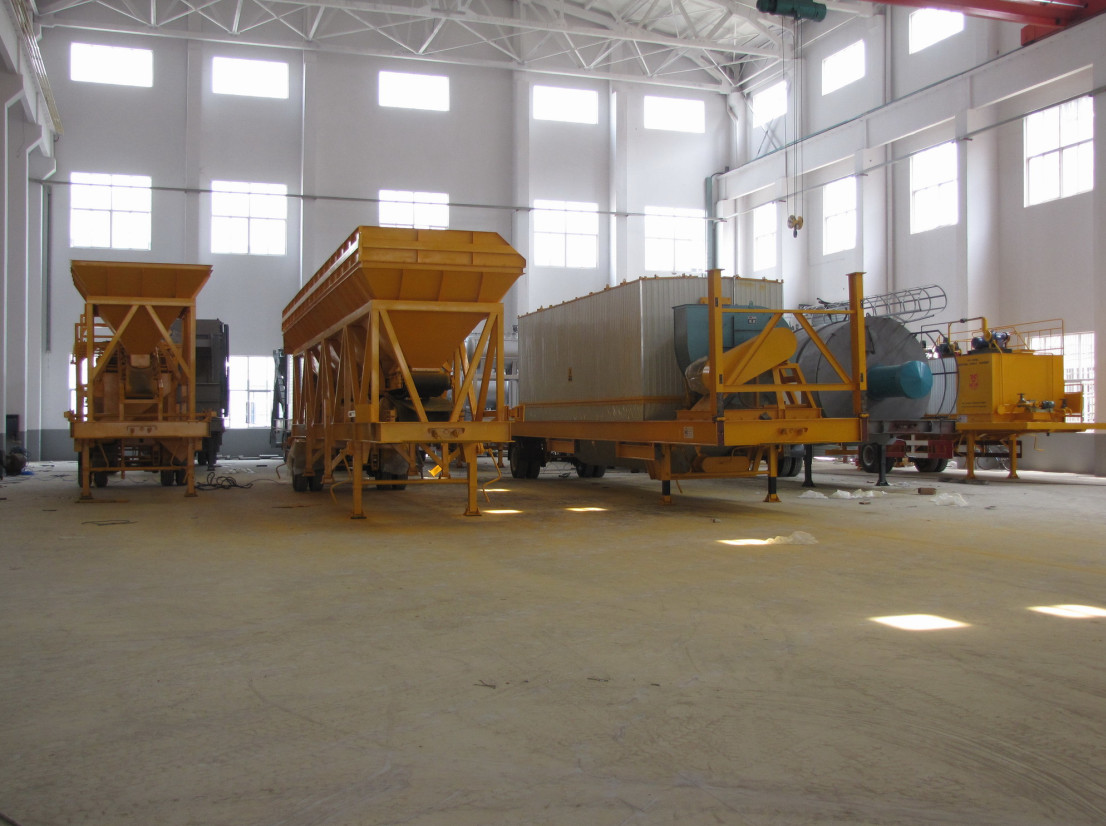

Móvil continuo de la planta de mezcla del asfalto del indicador llano con el cilindro del aire de Festo





Paso 2,

Haga más seco y alzando la unidad móvil del sistema en la posición asignada por el tractor, ponga la pierna ajustable del aterrizaje en el suelo, aleje el tractor; álcelo hacia adelante y hacia atrás por una grúa 25T, revele cada pierna del aterrizaje del secador, y localícela (alce el sistema entero de secador y de alzar el coche del sistema por una grúa 50T, y después revele cada pierna del aterrizaje del secador, y localícela;

Haga la diapositiva de piedra horizontalmente al fixure; instale la boca de piedra de la descarga de la plataforma y de la piedra; fije el cable de acero encima de la piedra, alce la piedra: haga el pivote giratorio del anillo de piedra a la posición vertical designada con la trayectoria de la fan por una grúa 50T, guarde el estado, ajuste la debajo-parte favorable de la placa de guía de la piedra, ciérrela a la tierra; instale el pedazo de conexión entre la cáscara de la pantalla y la boca de la descarga de la piedra, y fíjelo; instale el tubo de la batería del compartimiento directo de la descarga, softconnect.



Paso 3,

Haga sistema del colector de polvo la unidad móvil en la posición asignada, alce el coche entero del sistema del colector de polvo, revele las piernas frente, parte posterior, centro del aterrizaje del bolso y localícelas; conecte la tubería primaria del colector de polvo entre este coche y un coche de levantamiento más seco del sistema, instale la válvula fría de la ráfaga; conecte el transportador de tornillo (2 sistemas) entre la debajo-parte del colector y la piedra, puente del transportador del soporte; conecte el tubo secundario del proyecto inducido entre el top de la tubería primaria del colector de polvo y la cáscara del tamiz vibratorio.

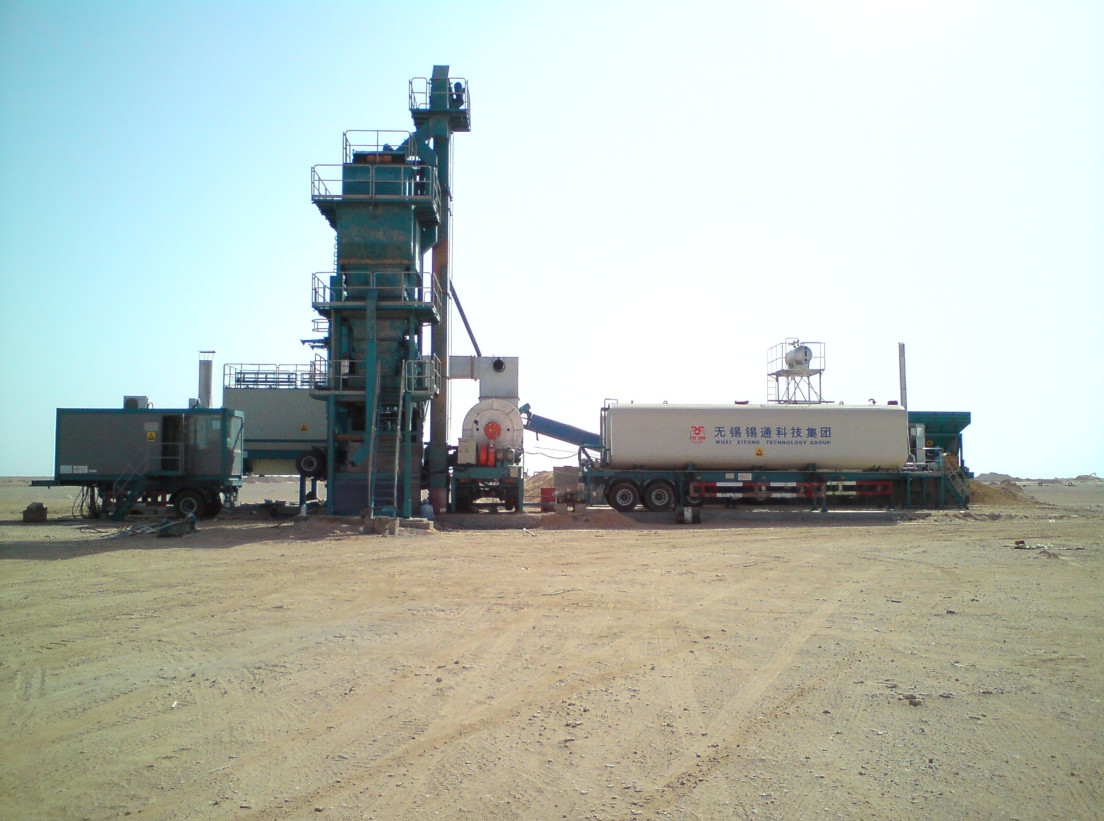

Móvil continuo de la planta de mezcla del asfalto del indicador llano con el cilindro del aire de Festo

Móvil continuo de la planta de mezcla del asfalto del indicador llano con el cilindro del aire de Festo

Modelo QLB-Y1000 QLB-Y1500 QLB-Y2000
Salida 80t/h (condiciones de trabajo estándar) 120t/h (condiciones de trabajo estándar) 160t/h (condiciones de trabajo estándar)
Volumen frío/no del alimentador. 8M3/4 10M3/4 10M3/4
Capacidad de la caldera del mezclador Más que 1000kg/batch Más que 1500kg/batch Más que 2000kg/batch
Cilindro secador Φ1540*6800mm Φ1840*8100mm Φ2000*8860mm
Tipo del combustible Polvo del diesel/mazut/LPG/Coal Polvo del diesel/mazut/LPG/Coal Polvo del diesel/mazut/LPG/Coal
Compartimiento global caliente 20T/4 25T/4 25T/4
Temperatura lista del producto 130℃-165℃ 130℃-165℃ 130℃-165℃
Método de la eliminación del polvo colector de polvo gravitacional y segundo colector de polvo del baghouse colector de polvo gravitacional y segundo colector de polvo del baghouse colector de polvo gravitacional y segundo colector de polvo del baghouse
Capacidad del tanque del asfalto 20M3 30M3 30M3
Negrura del gas de escape Ringelmann I Ringelmann I Ringelmann I
Ruido del sitio de operación ≤70db (A) ≤70db (A) ≤70db (A)
Ruido del ambiente ≤80db (A) ≤80db (A) ≤80db (A)
Horno de aceite de la conducción de calor 300,000kcal/h 300,000kcal/h 500,000kcal/h
Poder total de la instalación ≈200kW ≈310kW 356KW
