Pesaje material: | Multi-seguimiento/remuneración auto | Productiuon: | 240t/h |
---|---|---|---|
Película de la pintura: | 120Mu | Horno de Thermol: | 750,000KCAL |
Empleo del área: | metro 1400 del quare | El tanque del asfalto: | metro 3PCS/50Cubic |
temporeros máximos.: | 280℃ | Purificación: | plasma/carbono activado |
Resaltar: | planta caliente del betún de la mezcla,planta caliente de la mezcla del asfalto |

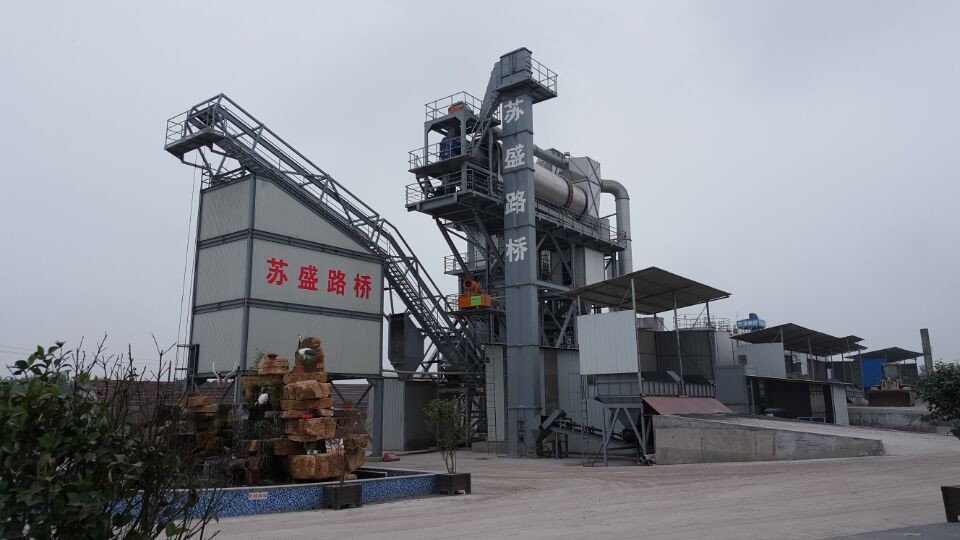

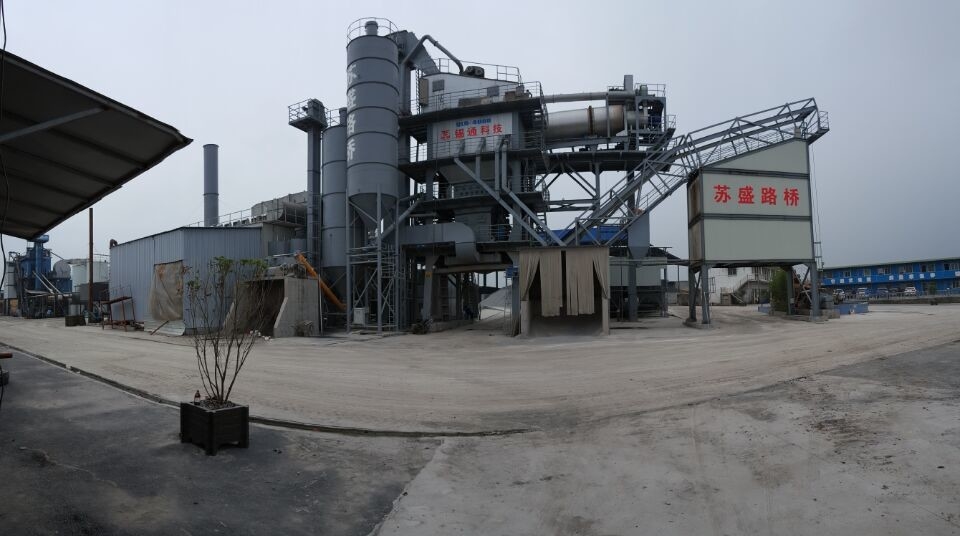

220T acabó la planta caliente del asfalto de la mezcla del compartimiento con la frecuencia que convertía el control para el ahorro de la energía
A. Constitution y función del sistema
1, unidad de la ignición y de control de la temperatura: La ignición de la hornilla introduce programa que controla uno mismo-gobernado. Utilice el sensor y el regulador de infrarrojo lejano SDC30 para lograr control de la temperatura automática.
2, la unidad ordenador-supervisora superior: Gobierna el trabajo de cada unidad a través de unidad central de proceso, y proporciona el menú antropomecánico operativo de la conversación al usuario, y la lista global frío-y-caliente de la ración de las tiendas. Acepte y envíe cada instrucción. Dé las alarmas y las señales de la anormalidad externa, datos de la estadística de la producción al operador. Imprima los formularios de informe y almacene los datos.
3, unidades de control para los equipos accesorios: Utilice el módulo del ANUNCIO del regulador programable (PLC) para realizar la exhibición del peso, de la temperatura, de la corriente y del trabajo de los transductores etc. Utilice el módulo de la entrada-salida para realizar la recogida de las señales y de controlar exteriores de las unidades externas.
4, sistema de control de poder: El sistema de control de poder contiene principalmente los instrumentos eléctricos de bajo-voltio (interruptor de la aire-rotura, contactor de la CA, retransmisión, y la retransmisión termal etc), el suave-arrancador, el transductor etc. Gobierna sobre todo todo el electromotor; ventile las válvulas de aire de los cilindros etc en planta del asfalto.
5, dan alarmas y señales.
6, cada rama establece la protección de la reacción para la salida.
Sistema de alimentación frío de planta de la mezcla del lote del asfalto
ARTÍCULO | Sistema | NOMBRE DE PARTE | CANTIDAD |
1 | Alimentador frío | Transportador colectivo | 5 |
2 | Tolva de tierra | 5 | |
3 | Transportador de la cuesta | 5 |
Tolva de tierra
ARTÍCULO | NOMBRE DE PARTE | NOMBRE DE PARTE | CANTIDAD |
1 | Tolva de tierra | Tolva de tierra | 5 |
2 | reductor de velocidad | 5 | |
3 | rueda del piñón impulsor | 5 | |
4 | cadena | 5 | |
5 | interruptor del viaje | 5 | |
6 | rueda conducida del piñón | 5 | |
7 | tambor de conducción | 5 | |
8 | rodillo que lleva | 25 | |
9 | tornillo de reglaje | 10 | |
10 | el llevar | 10 | |
11 | tambor conducido | 5 | |
12 | motor de la vibración | 2 | |
13 | el llevar | 10 | |
14 | correa | 5 | |
15 | placa de ajuste del flujo | 5 | |
16 | dispositivo de alarma de la escasez | 5 |
Un sistema de control de la planta de mezcla del sphalt incluye principalmente:
1, principio y composición del sistema de control de la planta de mezcla del asfalto
2, funciones de control principales del sistema de control de la planta de mezcla del asfalto
3, proceso de pesaje y de trabajo del sistema de control de la planta de mezcla del asfalto
4, protección automática del sistema de control de la planta de mezcla del asfalto
5, equipo empiezan para arriba y cierran de la planta de mezcla del asfalto
6, ajuste del parámetro del sistema de control de la planta de mezcla del asfalto
7, gestión de datos del sistema de control de la planta de mezcla del asfalto
8, exhibición de funcionamiento y descripción
9, faltas comunes y tratamientos
Cada parte de la planta de mezcla del asfalto está actualmente como sigue:
I, detección del sensor
II, IPC
Control industrial IPC
Sistema operativo de WINDOWS XP o del WINDOWS 2000 adoptado
PLC de la serie de Mitsubishi Q
El PLC incluye A/D, D/A, D/I, D/O etc.
III, actuador
IV, software de control
(1) software de control de configuración
Software de la configuración de PCauto
(2) software de control del PLC
