Nombre de producto:: | Planta caliente reciclada de Mixng del asfalto | Tipo: | ZSLQ-120 |
---|---|---|---|
Pwer total: | 198kw | Envejecimiento del asfalto: | Poco |
Pesaje de exactitud: | Seguimiento del auto del ordenador | Sistema de Control: | regulador programable de la lógica |
Mantenga el puerto: | Disponible | Cantidad máxima de la inyección de carburante: | no más que 850kg/h |
Resaltar: | plantas usadas en la construcción,asfalto que recicla la máquina |

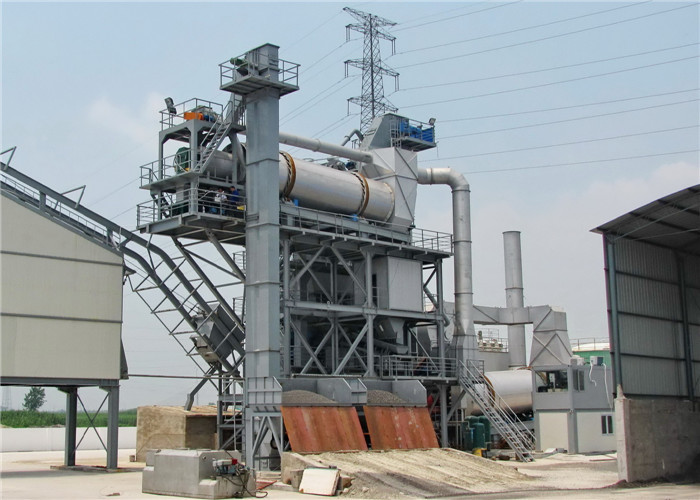

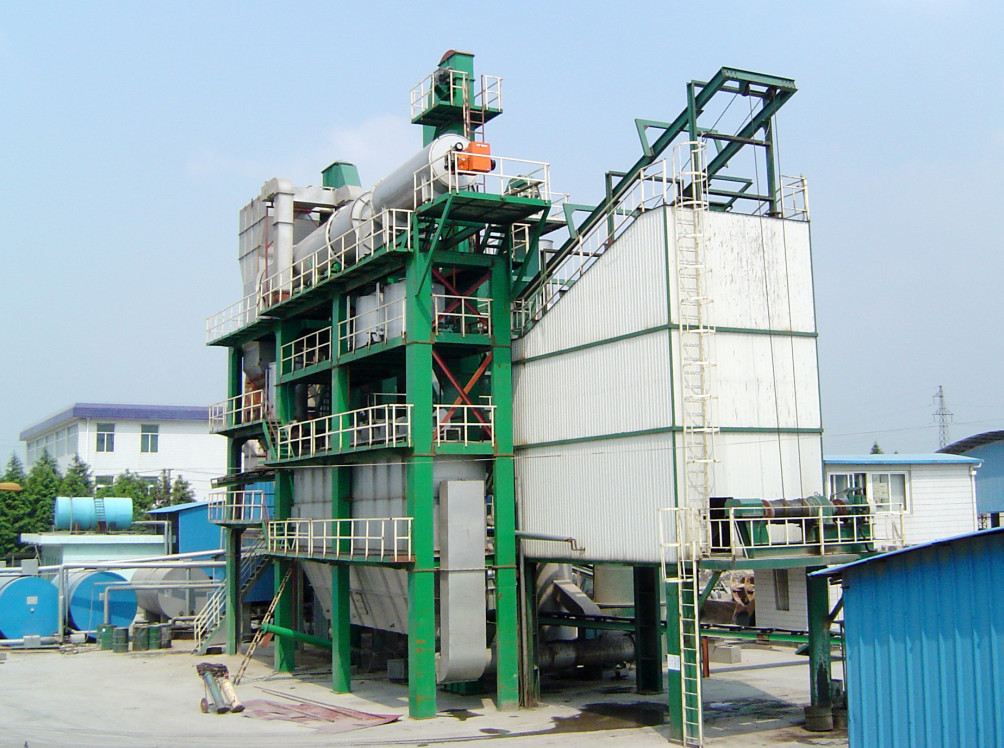

11KW para el centrífugo que descarga la planta de reciclaje caliente del asfalto del hoister con 1500kg que pesa el barril
almacenamiento y sistema del pesaje
compartimiento de almacenamiento 1,1
V el tipo estructura es aplicado para el compartimiento de almacenamiento, memoria máxima es 5000kg, con cuatro sensores de los puntos (sensor americano) que puedan exhibir la situación del almacenamiento. El aparato de la calefacción termal de aceite montado en la parte inferior, y el exterior adoptan la preservación del calor del algodón de la roca y colorean el acero. Cilindro del aire del viaje usado para mejorar el pesaje de exactitud.
1,2 pesaje del silo
V el tipo estructura, cilindro del aire controló la puerta de descarga, equipa el sensor de cuatro puntos (sensor americano), pesando la gama 0~1500kg.
1,3 transportador material caliente
Longitud: Según la condición trabajo
Anchura: 800 milímetros (transportador de calor-resistencia del ladrón)
Transportación de capacidad: 650t/h
Motor impulsor: 7.5kw
El material regenerado caliente será enviado en mezclador.
2,0 sistema del colector de polvo
El hollín dentro del secador y del compartimiento de almacenamiento será enviado al nuevo secador material por el proyecto entonces al burning secundario. El polvo será recogido por el nuevo equipo de mezcla material, tan no hay desbordamiento del polvo afuera (compruebe por favor la capacidad del sistema principal del colector de la fan y de polvo del proyecto de planta de mezcla original del asfalto antes de ordenar).
3,0 sistema de control
El sistema tiene unidad de ordenador ascendente de control y el regulador de programación hacia abajo (PLC), etc., integrado por sistema de control informático distribuido. La interfaz en serie estándar RS232 se utiliza a la comunicación entre todas las unidades.
El sistema de control también tiene función de la operación manual, todas las piezas podría por completo auto o la operación manual, los botones deben en la posición relativa para toda la pieza de la impulsión y comunicación de la parte, fácil para la operación manual.
El programa de control dinámico puede exhibir la función entera del equipo y de prueba. En la parte inferior hay diagrama material del ratio exhibido.
3,1 configuración del ordenador
Artículo: Asfalto caliente del RAP ZSLQ-120 que recicla la planta de mezcla
Uso: Ajuste para la planta de mezcla del asfalto del modelo QLB2500~3000, traje para reciclar la mezcla inútil del asfalto.
Plazo de expedición: 60 días después del contrato se hacen eficaces (conforme al contrato).
Alcance de la fuente:
No. | Nombre | Qty | Observación |
I | Sistema de abastecimiento global | ||
1 | Tolva global fría (con el vibrador de la pared) | 2sets | Tipo unido, con el dispositivo de alarma vacío de la tolva |
2 | Alimentador de correa | 2sets | Convertidor de frecuencia |
3 | Transportador de correa colectivo | 1set | |
II | RAP que eleva el sistema | ||
1 | Hoister caliente del material del RAP | 1set | |
III | Sistema de calefacción global | ||
1 | Secador (impulsión de la fricción) | 1set | Cubierta del acero inoxidable afuera para el aislamiento de calor |
2 | Hornilla (aceite diesel y pesado) | 1set |
EBICO, Italia |
3 | Ventilador del calor | 1set | |
IV | Sistema del almacenamiento y de medición | ||
1 | compartimiento de almacenamiento 4.5t |
1pc |
Sensor americano, escala eléctrica japonesa |
2 | Pesaje de la tolva | 1pc | |
3 | Transportador caliente del RAP | 1set | |
V | Sistema de recogida del conducto | ||
1 | Fan de proyecto inducido | 1set | Apagador motorizado del control |
2 | Conducto del humo | 1set | |
VI | Marco principal | ||
1 | Marco principal equipado de la verja de la plataforma, de la escalera, de la barandilla y del guardia | 1set | |
VII | Sistema de control neumático | ||
1 | Componente neumático | 1set | SDPC |
Sistema de control eléctrico | |||
2 | Sistema de control informático | Regulador programable de la lógica de MITSUBISHI |
