Lugar de origen: | China |
---|---|
Nombre de la marca: | Xitong |
Certificación: | CE/CNAS/SGS/ISO |
Número de modelo: | QLB-X |
Cantidad de orden mínima: | 1 set |
Precio: | negotiation |
Detalles de empaquetado: | Embalaje desnudo en la nave a granel |
Tiempo de entrega: | 2 meses después de la señal recibida |
Capacidad de la fuente: | 12 sistemas por mes |
Producción: | 240ton por hora | Tipo: | parte inferior acabada del silo puesta |
---|---|---|---|
Consumo de petróleo: | 6.5kg/t | El tanque del asfalto: | 50t |
Lubricación: | tipo progresivo | Método de pesaje: | Auto que sigue/corrección auto |
Un tambor más seco: | 9000*2750m m | ajuste del ratio: | 1:10 |
Alta luz: | planta de procesamiento por lotes por lotes seca,planta de procesamiento por lotes por lotes preparada |

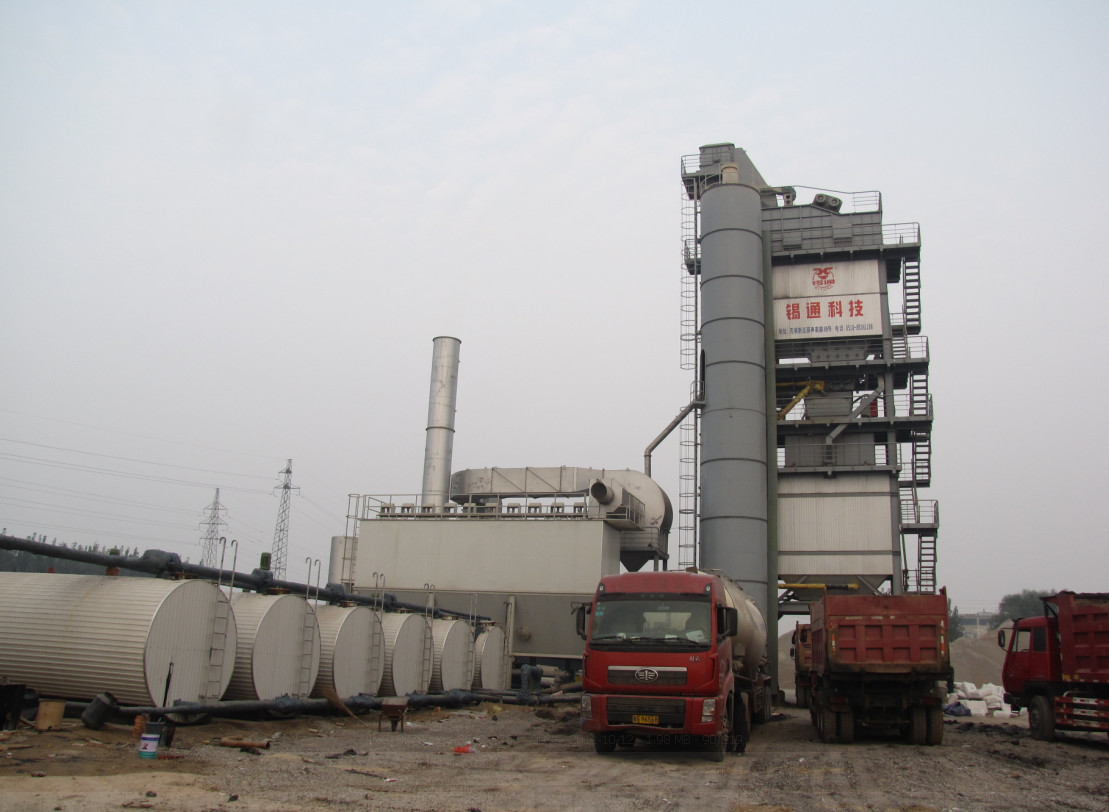

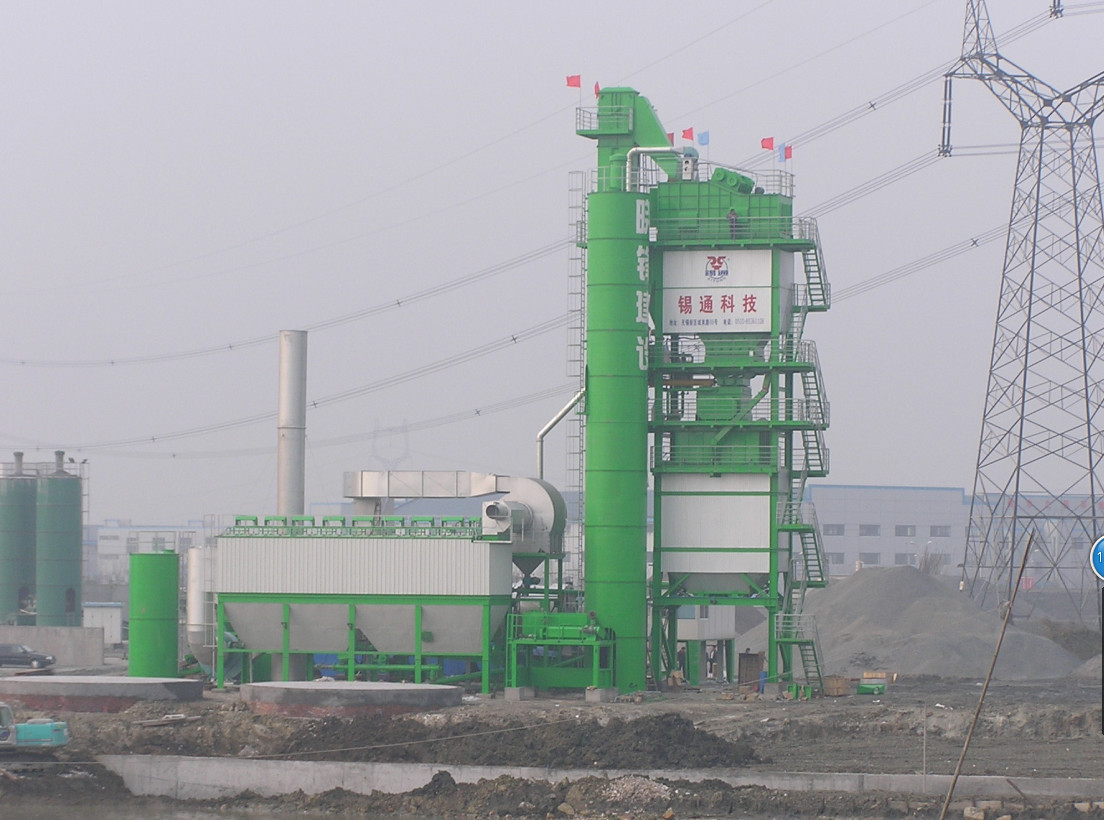

planta de procesamiento por lotes por lotes de la mezcla caliente de la inyección de carburante 1800kg/h con el almacenamiento de la parte inferior del compartimiento del producto del asfalto para el tierra-ahorro
1. Transportador de correa en el sistema de alimentación frío (tolva de la tierra)
A. Summarization
Hay dos transportadores de correa, uno instalados debajo de tolvas para recoger y para entregar el agregado diversificado al transportador de correa inclinado, que transporta el agregado al secador.
B. Inspection antes del arranque
⑴. Después de la instalación, compruebe el marco para configuran integridad, rectitud longitudinal y el nivel transversal.
⑵. Compruebe los rodillos de la cabeza y del carril para saber si hay instalar la precisión, tal como nivel y verticalidad para ceñir la línea central.
⑶. Asegúrese que el rodillo superior y más bajo todos de apoyo esté instalado correctamente, las hachas del rodillo plumped a las hachas del centro del transportador, y todos los rodillos de apoyo pueden girar libremente.
⑷. Compruebe y lubrique todas las piezas necesarias, y evite que la correa sea entrada en contacto con con aceite de la grasa o de la máquina.
⑸. Asegúrese que el tensor del transportador de correa esté ajustado bien, a saber elimine no sólo flojedad pero también exceso de la tensión.
⑹. Limpie el material adherido al rodillo o al rodillo de apoyo.
⑺. Limpie y ajuste el barrendero de la correa.
⑻. Compruebe la caja de engranaje para el nivel de aceite y lubriqúela según el manual en caso de necesidad.
⑼. Compruebe la cadena de la transmisión para saber si hay tensión y ajústela en caso de necesidad.
⑽. Compruebe el electromotor para saber si hay instalación y conexión.
⑾. Compruebe todo el circuito eléctrico para saber si hay instalación, tal como nudo, frotación, y posición. La posición de instalación de alambres no debe ser la de topado fácilmente.
C. Estreno
La prueba se lleva con vacío, sin la transportación del material.
⑴. Compruebe el superior y una superficie más baja de la correa para el funcionamiento encendido recto-y la línea central, si no, la ajusta según secuencia especificada.
⑵. Compruebe todos los rodillos de apoyo para saber si hay dar vuelta y el mediados de rodillo para el movimiento del perno.
⑶. Compruebe el barrendero para saber si hay impacto en la correa y evite la fricción entre la correa y el canal inclinado. Después de prueba, el material se podía añadir a la correa.
No. | Artículo | Cantidad | Observación |
A | Sistema de abastecimiento de polvo global frío | ||
1 | Tolva global fría del polvo (dos con el vibrador de la pared) | 5pcs | Combinado junto, con el dispositivo de alarma vacío de la tolva |
2 | Alimentador de la correa | 5 sistemas | convertidor de frecuencia |
3 | Transportador de correa colectivo | 1 sistema | |
4 | Transportador de correa de la cuesta | 1 sistema | |
B | Secador y hornilla | ||
1 | Secador (fricción conducida) | 1set | preservación del acero inoxidable |
2 | Hornilla | 1set | Energía Italia EB9 |
3 | compartimiento del gasoil 50T | 1set | |
C | Alzamiento material caliente | ||
1 | Alzamiento material de piedra | 1set | |
D | Tamiz material caliente | ||
1 | Pantalla de la vibración | 1set | Tecnología frío-conducida los E.E.U.U. del remache. |
E | Parte de mezcla | ||
1 | El tanque de mezcla (Velocidad-reductor duro doble de la Diente-superficie) | 1set | |
2 | Bomba medidora del espray del asfalto | 1set | |
F | Sistema de la pieza del marco principal | ||
1 | Marco principal equipado de la verja de la plataforma, de la barandilla y del guardia | 1set | |
2 | Compartimientos materiales calientes (cinco compartimientos, alimentador continuo) | 1set | Calor-preservación del acero del color |
3 | compartimiento del producto final 120T (con la Calor-preservación) | 1set | |
4 | Portador colectivo | 1set | |
5 | Compartimientos del desbordamiento y de desecho del material | 1set | |
G | Sistema de medición | ||
1 | Medición de piedra del material | 1 sistema | Sensor americano, máquina medidora japonesa |
2 | Medición fina del material | 1 sistema | |
3 | Medición del asfalto | 1 sistema | |
H | Sistema de abastecimiento del almacenamiento del material mineral y de desecho | ||
1 | Compartimiento mineral del polvo (50m3) | 1 sistema | Con estallar el equipo |
2 | Compartimiento reclamado del polvo (50m3) | 1 sistema | Con estallar el equipo |
3 | Alzamiento reclamado del polvo | 1set | |
4 | Transportador espiral | 6pcs | |
5 | Válvula de mariposa neumática | 3sets | WAM, Italia |
I | Colector de polvo | ||
1 | Colector primario de la cubierta del Volute | 1set | |
2 | Colector secundario del bolso (aire que lava) | 1set | Nomex, bolso hecho en los E.E.U.U. |
3 | Fan del proyecto, trayectoria y chimenea (arranque flexible) del humo | 1set | Puerta de aire electrónica |
J | Sistema de control neumático | ||
1 | Parte neumática | 1set | |
2 | 2m3Compressor | 1set | |
3 | acumulador de airede 0,6 m3 | 1pcs | |
K | Sistema de control electrónico | ||
1 | Sitio de operación eléctrico (con la condición del aire dos) | 1 sistema | |
2 | Sistema de control informático | 1 sistema | PLC mitsubishi |
L | Calefacción del asfalto y sistema del almacenamiento | ||
1 | Sistema termal del horno de aceite QXM-75 | 1set | |
2 | Hornilla importada | 1set | Alemania |
3 | compartimientos des alta temperatura del asfalto 50T | 3pcs | |
4 | el tanque de la recepción 2T | 1pc | |
5 | Bomba del asfalto | 2stes | |
6 | Sistema de control termal del aceite (automáticos llenos) | 1 sistema | |
7 | Oleoducto termal del asfalto | 1 sistema |
