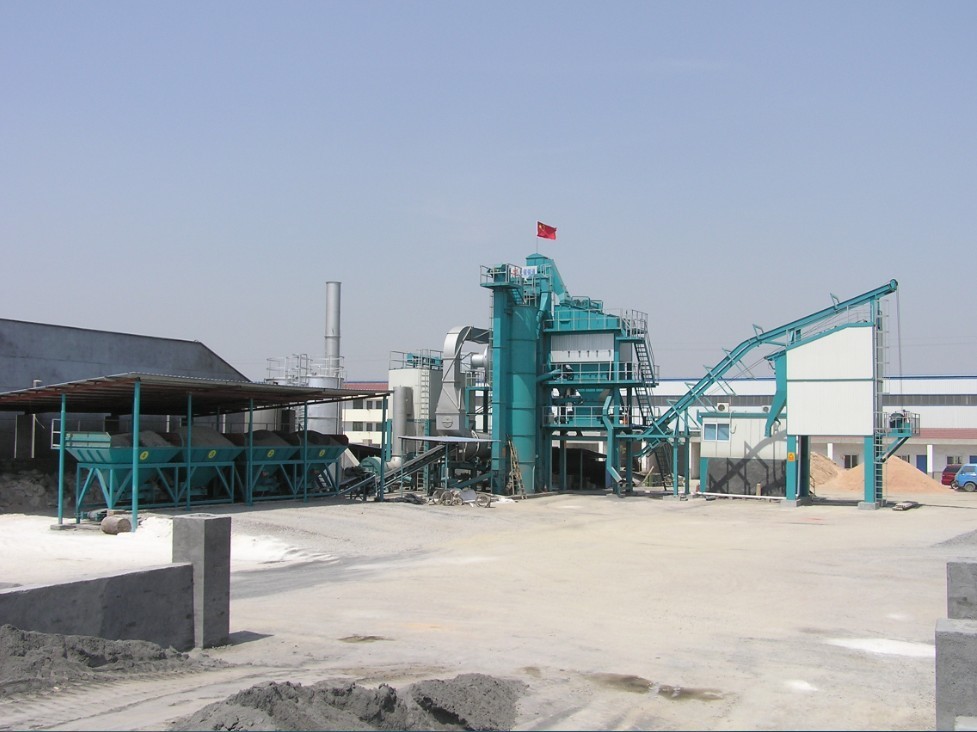

planta los 25m de la mezcla del tambor del asfalto de la capacidad del mezclador 1000kg sistema de control del PLC del tanque de 3 llenadores

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Modelo del producto: QLB-1000 anchura de alimentación: los 3.6m
Método de mezcla: Obligatorio intermitente Control de Calidad: Estándar del CE
Alimentador frío: 4 Piezas Pinte la capa: 3
Brand name: Xitong Empleo del área: metro 1075 del squrare
Potencia: 260KW
Alta luz:

Planta de mezcla del tambor del asfalto

,

Planta del mezclador del tambor del asfalto


Descripción de producto

planta de la mezcla del tambor del asfalto de la capacidad del mezclador del tanque 1000kg del llenador 25m3 para el edificio de la carretera





Detalles del producto

Capacidad máxima: 240t/h (que trabaja bajo condición clasificada)

Uniformidad de mezcla: cumpla el requisito de calidad de cualquier proyecto de la mezcla del asfalto



1. Sistema de abastecimiento global frío


El sistema de abastecimiento global frío adopta el sistema de control de regla del PLC de la velocidad de la frecuencia para la correa que se mueve a la velocidad apropiada fexiblemente.

Cada tolva de tierra global se equipa de la correa de alimentación y el dispositivo de alarma audible y visual, tan pronto como el agregado del actua que transporta esté debajo del límite más bajo o repentinamente de ser cortocircuito del material, el dispositivo alarmaría inmediatamente para recordar al operador tratar con esa situación a tiempo. La puerta del alimentador frío se podía ajustar apropiadamente para cumplir el requisito del speicification global.





2. Cilindro secador

El tambor secador gira conducido automáticamente por cuatro ruedas de fricciones, que se equipa del motor y del reductor del spearate. La rotación de un cuerpo más seco proporciona la suficiente área del intercambio de calor para el agregado dentro del secador.

Después de ser transportada en el tambor secador, el agregado entra la cuchilla de elevación diseñada especial, que hace el material que cae uniformemente como la “cortina global”, de modo que el agregado pueda hacer suficiente intercambio de calor con la energía termal producida por la hornilla. En el área llameante, hay las cuchillas especiales de la protección termal, que no asegurarían ninguna “cortina global” en esta área de modo que la llama fuera suficiente burning, y forma una capa de la protección entre la culpa y la pared interna del tambor secador para reducir la pérdida de calor.



3. Hornilla
Hornilla de aceite de Italia EBICO importada con el embalaje original, que tiene eficacia ardiente del alto, diesel, gas del diesel/masut//natural pues el combustible es opcional.

El sistema de control de la hornilla proporciona la función de las condiciones de trabajo automáticas remotas de la ignición y de la supervisión. Se fija con la llama automática del fracaso hacia fuera, la diagnosis automática del fracaso y el dispositivo de la instrucción de la inspección del fracaso que hacen los trabajos enteros del sistema de la combustión con seguridad y eficientemente.

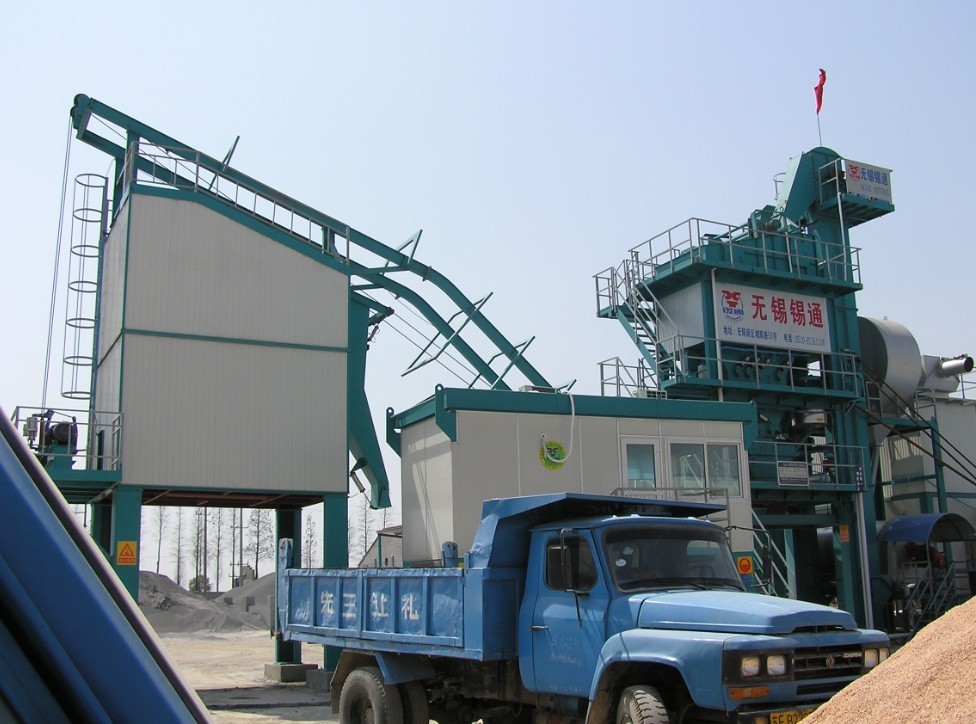

.planta los 25m de la mezcla del tambor del asfalto de la capacidad del mezclador 1000kg sistema de control del PLC del tanque de 3 llenadores



4. Sistema de eliminación del polvo
Sistema de eliminación del polvo de dos niveles (colector de la cubierta del volute + colector de la casa del bolso), con el dispositivo de protección de la temperatura del cielo y tierra para la seguridad de sistema.
Empaquete el colector de la casa que usa bolsos de los E.E.U.U. Du Pont NEMEX, la resistencia del calor y la larga vida

Respetuosa del medio ambiente, la concentración de la emisión es menos que 20mg/Nm3

El bolso del filtro de la casa del bolso adopta el material resistente de alta temperatura, que puede soportar la temperatura alta 220°C. Toda la entrada de los bolsos se equipa de la hebilla de la primavera, peinándose con el marco especial de la ayuda del bolso, que aseguran el trabajo rápido y confiable de la fijación de bolsos.



5, sistema de mezcla,



El mezclador obligatorio del eje gemelo, tipo del vórtice del horizontalshafe, conducido por el doble adaptó los reductores del motor vía las ruedas de engranaje iguales. El diseño especial del mezclador es ofrecido por el modelo doble del brazo de la paleta con modo de revolvimiento potente e intensivo, a la velocidad de rotación baja y a la capacidad grande, evita con eficacia la segregación y la gradación secundaria cambia durante la mezcla, asegurando el establo y la calidad de mezcla ideal. Los ejes del mezclador tienen sellos que alcanza la salida cero.

De acuerdo con tipos de planta de procesamiento por lotes por lotes del asfalto, dos métodos de la descarga son aplicados: descargando la mezcla acabada del betún en la carretilla que va al silo del producto final para el almacenamiento;

descargando el producto final del asfalto directamente en los camiones de la parte inferior de la torre de mezcla.





Especificación

Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB


Nombre Especificación
Modelo 600 1000 1500 2000 2500 3000
Producción 48tph 80tph 120tph 160tph 200tph 240tph
Volumen frío del alimentador 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que recoge el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Tipo del combustible Diesel/masut/gas natural
Volumen/número de compartimiento global caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad de mezcla KG/batch del tanque 600 1000 1500 2000 2500 3000
Volumen/número del tanque de almacenamiento del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Capacidad del silo acabado de la mezcla (T) - 60 100 120 160
Poder instalado (kilovatio) 185 280 345 470 608 680
