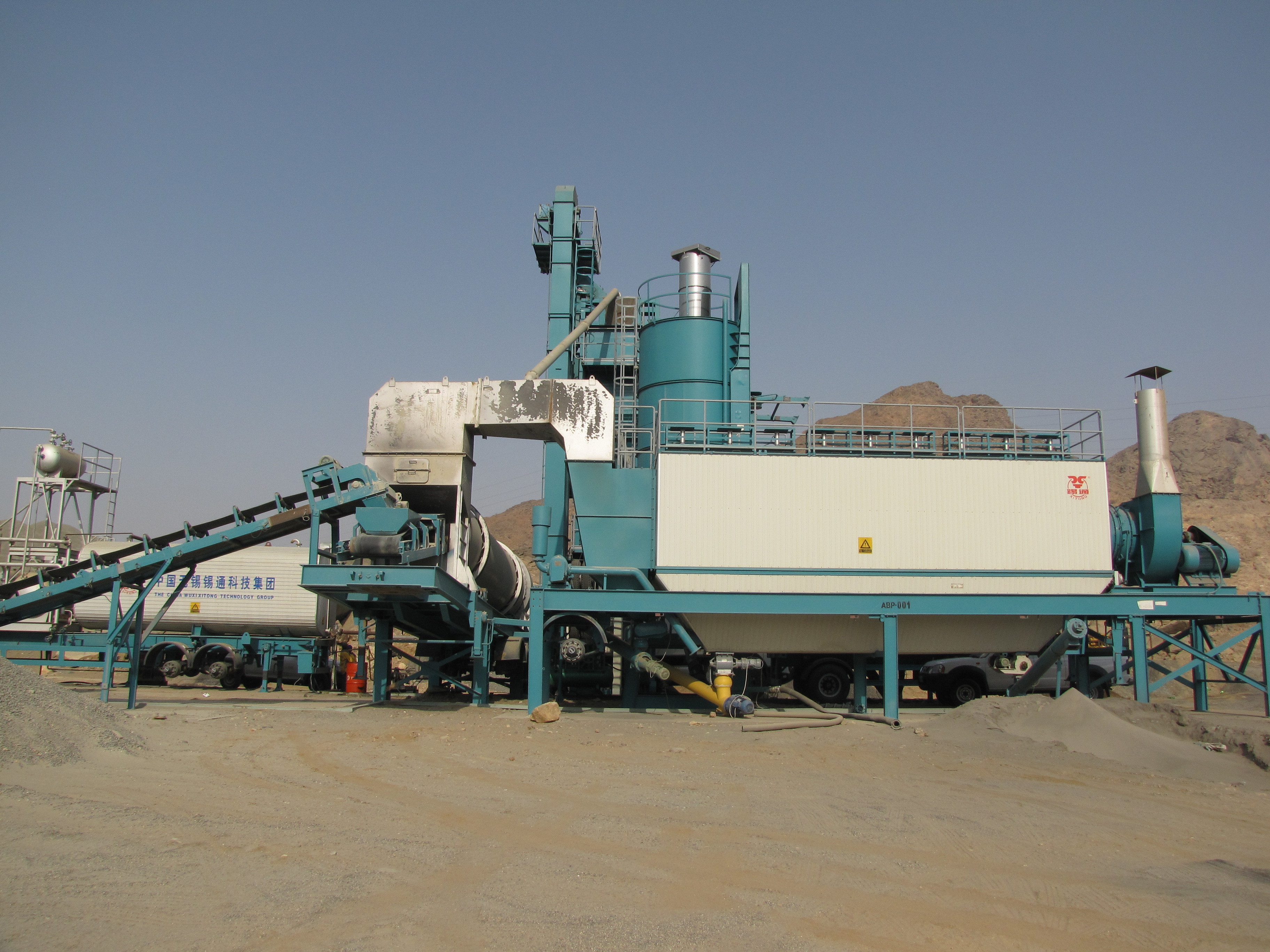

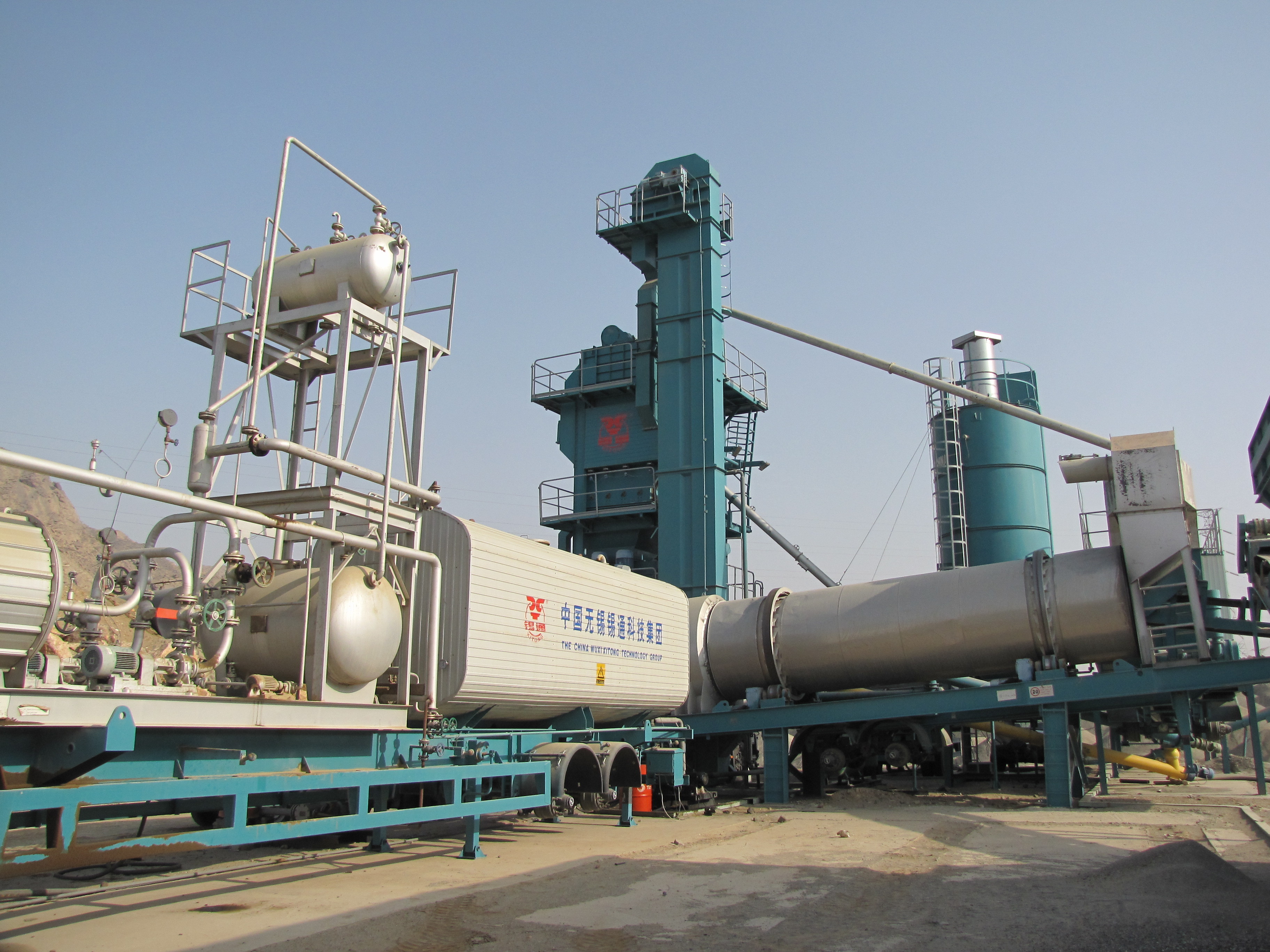

Planta de procesamiento por lotes por lotes del asfalto móvil del tanque del asfalto de 30 metros cúbicos con la caldera de 300000 KCAL

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB-Y
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnuda
Tiempo de entrega: el mes de /3 de la negociación después de recibió su pago
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 10 juegos por mes
Información detallada
Nombre del producto: planta de mezcla móvil llena del asfalto Tolva fría NO.: 4
Salida de la capacidad: 160t/h Método de calefacción: Intercambio de calor por el aceite del transer del calor
Tamizado de capa: 4 cubiertas Unidades móviles: 7
Forma móvil: Chassis&wheel impulsión: Vehículo de remolque del semi-remolque
Alta luz:

planta de procesamiento por lotes por lotes móvil

,

planta móvil de la mezcla del tambor del asfalto


Descripción de producto

planta de mezcla móvil del asfalto del tanque del asfalto de 30 metros cúbicos con la caldera de 300000 KCAL





Descripción de la unidad de mezcla móvil de la estación



1, silo material de piedra caliente de la pantalla de tamizado, sistema weihing y el tanque de mezcla es fijos en el mismo chasis del vehículo



La pantalla de tamizado es conducida por los motores vibrantes duales, excitador de la vibración hace el movimiento rectilíneo. La puerta del servicio se equipa para el mantenimiento fácil y substituir el meth de la pantalla.

Observación: 4 cubiertas con 180ton por capacidad seiving de la hora. Conduzca las clases del pwer 3.8KW*2. 4 del diámetro de agujero (4m m, 11m m, 19m m, 30m m) para la malla que se podría variar según diversas demandas.





2, pesando la parte



El compartimiento global caliente adopta el cilindro que empuja, arco del aire del doble-movimiento que descarga la puerta, el método weihing de dos etapas que de rought a la multa, que ajdusted por separado para alcanzar la precisión más alta del pesaje global.



El agregado almacenado en compartimiento sería enviado a la tolva weihing como ratio, sensor electrónico está instalado en tolva, dos puertas de descarga es conducido por los cilindros por separado, puerta ancha se fija para el mantenimiento rápido.



La tolva medidora del asfalto tenía la capa de la preservación del calor, a la calefacción de aceite y a la preservación termales del calor, después del cálculo secundario, asfalto a través de un tubo de rociadura que cruzaba el tanque de mezcla lleno para rociar en el tanque de mezcla por la bomba del perno uniformemente.



El betún que pesa la tolva tiene capa del aislamiento térmico que calentó por el aceite de la transferencia para el perservation del calor, después dos veces de weihing del betún, él sería rociada uniformemente en mezclador por la bomba de tornillo a través del lanzador del espray acrossing horizontalmente el tanque de mezcla entero.



El agregado, el material fino y el asfalto en el sistema weihing son serparate y con su propio sensor de pesaje; pesando el sensor están conectados usando el transporte de la junta flexible para la exactitud de pesaje aprobada.



El llenador pasa el transportador de tornillo donde hay válvula de mariposa neumática en su mercado, y entra el tipo tolva weihing del cono del llenador. El vavle de la mariposa del aire se monta en el mercado del llenador que pesa la tolva contra salida sobre el pesaje del llenador.





Pesaje de la capacidad del agregado: 2000kg

Pesaje de la capacidad del fillrt:     300kg

Pesaje de la capacidad del asfalto:    300 kilogramosPlanta de procesamiento por lotes por lotes del asfalto móvil del tanque del asfalto de 30 metros cúbicos con la caldera de 300000 KCAL





Planta de procesamiento por lotes por lotes del asfalto móvil del tanque del asfalto de 30 metros cúbicos con la caldera de 300000 KCAL


Especificación

Tipo móvil forma de la serie de QLB-Y de datos de la planta de mezcla del asfalto

Nombre Especificación
Modelo NO. 500 1000 1500 2000
Productividad clasificada 40t/h 80t/h 120t/h 160t/h
Volumen/número de compartimiento frío 8m3/3 8m3/4 10m3/4 10m3/4
Tipo móvil Chasis del vehículo
Combustible Oil/LPG diesel/pesado
Silo caliente del volumen 15t/ 20t 25t 25t
Número de silo caliente 4 4 4 4
Volumen del tanque del llenador 20m3 30m3

Capacidad por el lote 600 1000 1500 2000
Volumen del tanque del asfalto 20m3 20m3 30m3 30 m3
Número del tanque del asfalto 2 2 2 2
Número de unidad móvil 4 7 7 7
Poder total (kilovatio) 160 200 310 356
Polvo que quita modo recogida en dos etapas del polvo
Polvo que quita efecto Menos que 30mg/Nm3 Ringe-Imann
