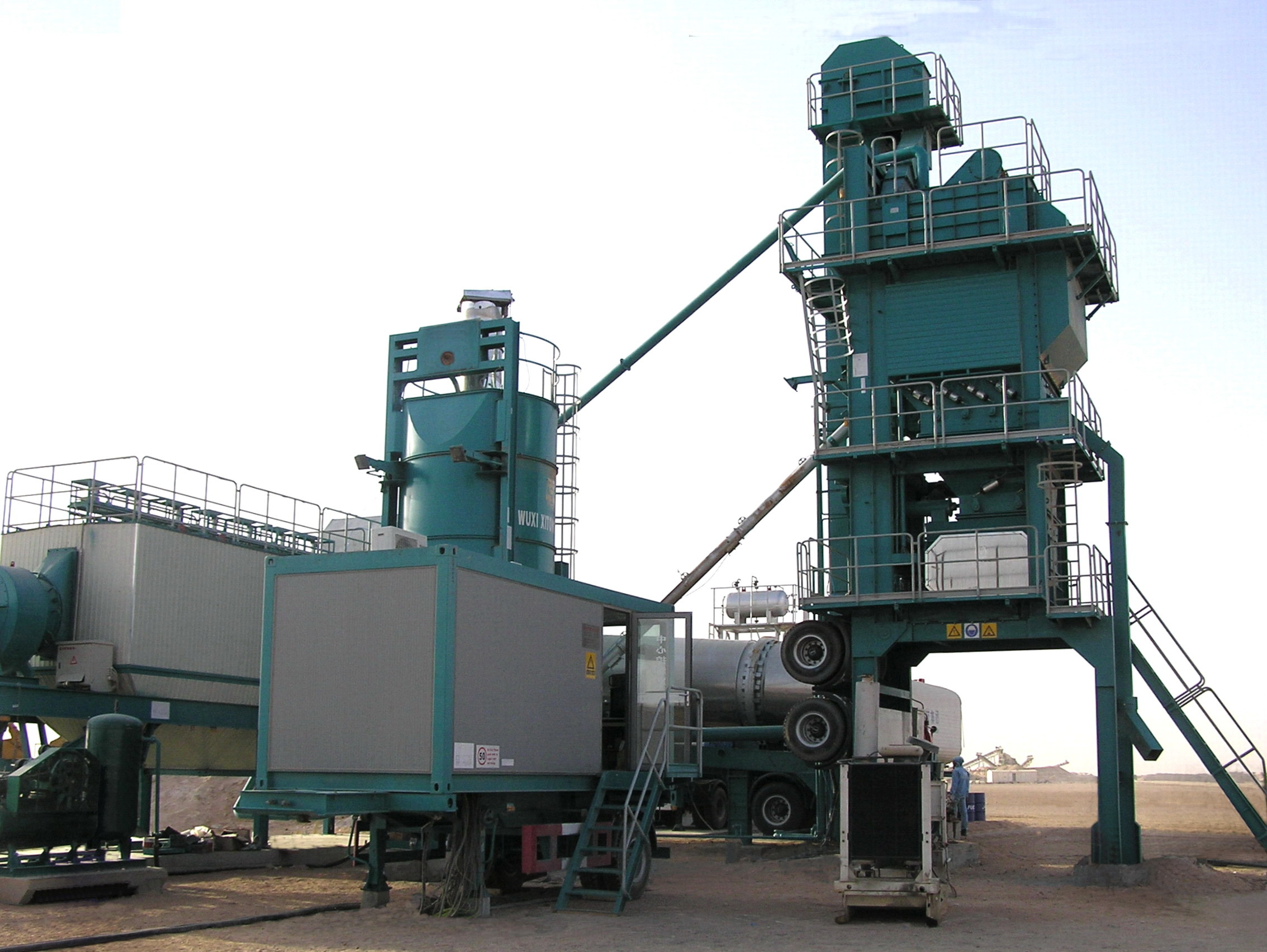

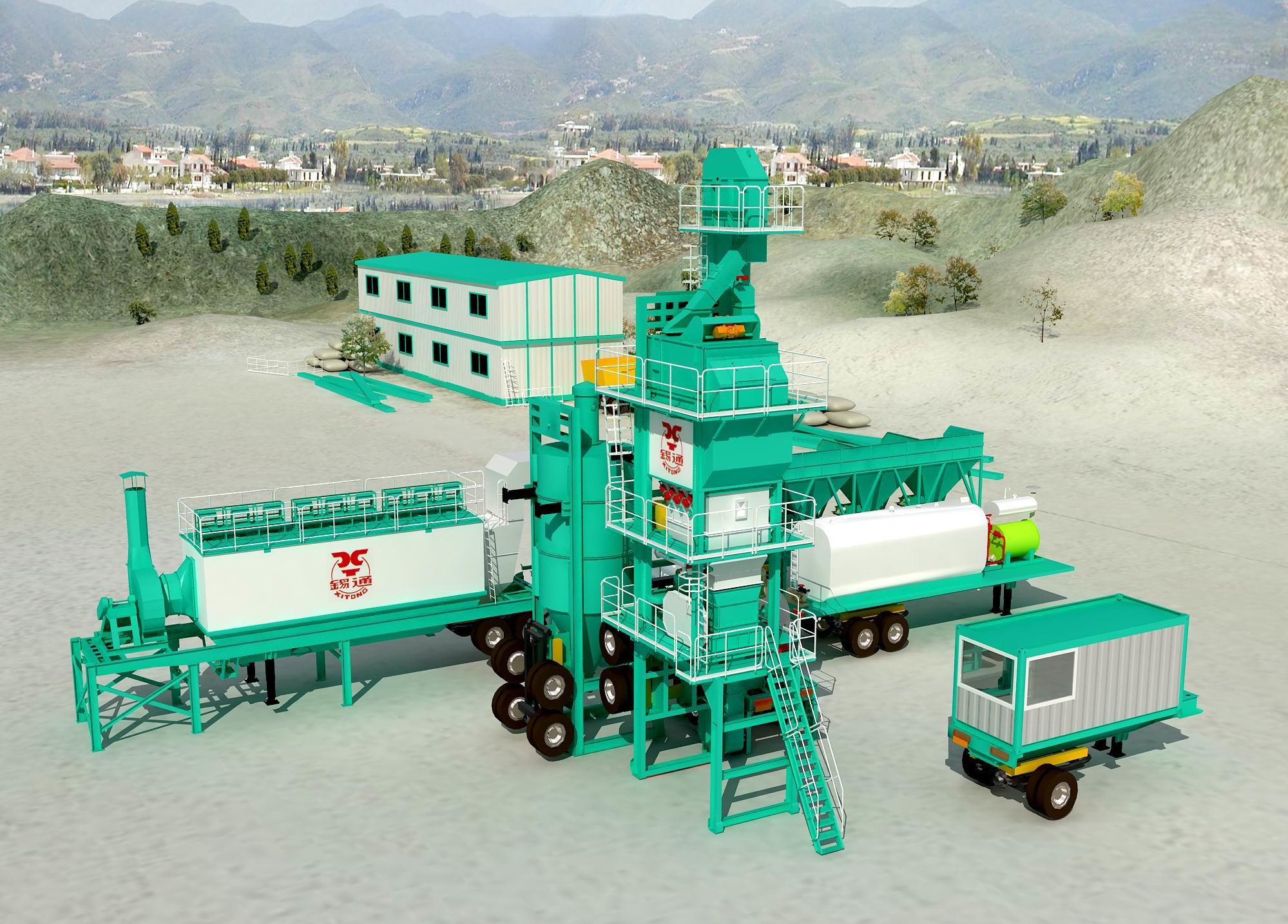

Planta móvil de atomización de alta presión del asfalto de la hornilla con 25t/el transportador de tornillo de H WAM

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB-Y
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnuda
Tiempo de entrega: el mes de /3 de la negociación después de recibió su pago
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 10 juegos por mes
Información detallada
Tipo móvil: chasis en la rueda Tiempo de la vida del trazador de líneas: 100.000 lotes
de salida: 120t/h conducido: Semi-remolque
Capacidad caliente del elevador: 130ton por hora Unidades móviles: Siete
Almacenamiento del asfalto: metro cúbico 30 Extractor del aire: 2 metros cúbicos/minutos
Alta luz:

planta portátil del asfalto

,

móvil de la planta de mezcla del asfalto


Descripción de producto

planta móvil de atomización de alta presión del asfalto de la hornilla con el transportador de tornillo de 25t/h WAM para el pavimento



Sistema de alimentación frío

El grupo frío móvil del sistema de la alimentación de 4 flod se fabrica en un consturction de acero sólido y garantiza la asamblea simple, el transporte barato y el relleno fácil de usar.

Planta móvil de atomización de alta presión del asfalto de la hornilla con 25t/el transportador de tornillo de H WAM



Torre de Mixng

Al montar la torre de mezcla, que se compone de piezas de la pantalla de la vibración, compartimiento global, pesando el sistema, el tanque de mezcla, ofreciendo una altos capacidad y flexbility de mezcla.





Silo del llenador

El silo del llenador para el llenador reclamado o importado ofrece un cono del mercado, válvula de cierre de la emergencia, inyector que afloja el sistema y la exhibición del nivel del terraplén.



Tambor secador

El tubo del tambor, que se hace de una construcción de acero de pared gruesa, sólida, alcanza eficacia máxima, temperaturas muy bajas del gas de escape y previene temperaturas suelta durante el proceso de sequía debido a las colocaciones especiales (cuchilla de material-elevación).



Sistema de eliminación del polvo

El sistema de eliminación del polvo se adapta perfectamente a la capacidad de producción de mezcla, que se divide en 2 pasos para el polvo colleting----polvo de la gravedad que recoge para la partícula grande que más grande de 0.075m m y polvo fitlering del bolso que recoge para la pequeña partícula que más pequeño que la disposición vertical 0.075mm.The de los bolsos de filtro garantiza la utilización máxima de la superficie, que hace trabajos del filtro eficientemente.

Planta móvil de atomización de alta presión del asfalto de la hornilla con 25t/el transportador de tornillo de H WAM

El tanque del betún

El tanque en el diseño horizontal, listo-instalado tubos con el relleno y la dosificación de la bomba, es calentado indirectamente por el intercambio de calor del aceite de la conducción vía los tubos huecos. la conexión a la torre de mezcla se hace vía tubos heated y aislados.



Especificación

Las series de QLB de tipo de lote asfaltan la planta móvil de mezcla
Modelo Capacidad clasificada Capacidad de mezcla del tanque Ciclo de mezcla Silo global caliente Compartimiento del producto final Pesaje de la precisión
QLB-Y1000 80T/H 1T 45S 36m3





60~80T

El Aggregate≤±0.1%
QLB-Y1500 120T/H 1.5T 45S 40m3 El Asphalt≤±0.18%
QLB-Y2000 160T/H 2T 45S 50m3 Mineral el powder≤±0.16%

Capacidad clasificada (con la condición estándar de la fraseología) 120t/h
Tolva global baja para la alimentación fría Sistema de alimentación frío 4 bins/32m3
Capacidad de salida 130t/h
Longitud y diámetro del tambor secador Sistema de sequía Φ1.9m×8.1m
Capacidad (con el contenido de agua del 5%) 120t/h
Área de filtración del bolso 613
Estándar de emisión Sistema de mezcla de la torre ≤20mg/Nm3
sistema de Investigación-pesar-mezcla
Tamiz vibratorio 4 cubiertas
Compartimiento global caliente 4/20t
Pesaje del asfalto 0~300Kg (inyección automática)
Capacidad de mezcla del tanque 1750kg
Ciclo de mezcla 45s
Capacidad del silo del llenador Sistema de alimentación del llenador 30t
Capacidad del tanque del asfalto Sistema de alimentación del asfalto 1×30,000L
Horno de aceite de la conducción de calor Sistema de calefacción del asfalto 500,000kcal/h
Sala de control: manual/semi-auto/auto·(sistema multilingue, teledirigido)



Sistema de control


Pesaje de exactitud





Pesaje del sistema


Agregado el ≤±0.5%
Llenador el ≤±0.3%
Asfalto el ≤±0.2%
Poder instalado total   310kW
