Planta de mezcla del asfalto de la cubierta de la placa del Galvalume, torre 2.40MG/M3 de la instalación de producción del betún

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB-HX
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnudo en la nave a granel
Tiempo de entrega: 2 meses después de la señal recibida
Capacidad de la fuente: 12 sistemas por mes
Información detallada
Capacidad del mezclador: Más que 4000KG la capacidad de producción: 320t/h
Capacidad fría del alimentador: metro cúbico 12 Materia en partículas: 5.28mg/m3
Control de emisión:: Casa del filtro de bolso Compartimiento acabado: 200T (tipo del doble-compartimiento)
Humo de la echada: 2.40mg/m3 Eficacia de la eliminación del polvo: 95 %
Alta luz:

instalación de producción del betún

,

planta de tratamiento del asfalto


Descripción de producto

Placa del Galvalume que cubre el tipo verde completo planta de mezcla del asfalto con la emisión de gas de la echada 2.40MG/m3



1, solución para la prevención de contaminación del polvo y control



1. Sistema de alimentación global frío

En la posición del alimentador frío y del transportador de correa frío de alimentación en clima seco (o agregado seco), cuando la carretilla elevadora carga la materia prima en la tolva global de tierra, mucho polvo subirá; cuando el transportador de correa que alimenta, debido al choque de piedra del descenso y de la velocidad, polvo también sería generado especialmente para el alto agregado fino del contenido de polvo (el contenido máximo del polvo puede alcanzar el 25% o más).



En respuesta a estos fenómenos, montamos el dispositivo segregado de la eliminación del polvo en cada alimentador frío, y añadimos un filtro de bolso especial para recoger el polvo de levantamiento generado durante el cargamento de la carretilla elevadora y la alimentación del transportador de correa.

Y adopte la tecnología de seguimiento en tiempo real de la inducción magnética, cuando el cargador que alimenta, el polvo de la válvula del conducto del dispositivo de la eliminación del polvo en la tolva fría será abierto automáticamente para permitir que el polvo entre en el filtro de bolso.

La manera cerrada uso del transporte de los alimentadores de correa y de los transportadores de correa, entrada del polvo se fija en la ubicación clave del polvo, y el flujo de aire es polvo ajustable, recogido será enviado al filtro de bolso para el tratamiento centralizado.



2, sistema de sequía

El cilindro es cubierto por capa del aislamiento de las lanas de roca y la placa de acero inoxidable colocada de la capa externa, aislamiento térmico, aislamiento sano; extremos del cilindro sellados por el sello de laberinto + sello de goma de alta temperatura de la hoja; el secador está instalado con el instrumento de la presión y ligado a la fan instalada del proyecto, de modo que el secador esté siempre en el estado de la presión negativa, ningún polvo se derrama.



3, sistema del edificio principal

El tamiz vibratorio, la tolva de pesaje de piedra caliente y los silos globales calientes, empalme de mezcla del tanque adopta la nueva estructura de conexión compuesta da alta temperatura del material de lacre; Bisagra de puerta de pesaje de piedra de la tolva usando los sellos hechos por encargo; el top del tamiz vibratorio aumenta el dispositivo secundario de la ventilación, presión interna de equilibrio del equipo y polvo de la recogida para el proceso centralizado, haciendo el edificio principal siempre bajo estado de la presión negativa durante el trabajo; Así asegurando el dispositivo aislado del exterior al usar, ninguna salida, para prevenir el desbordamiento del polvo del edificio de mezcla principal.

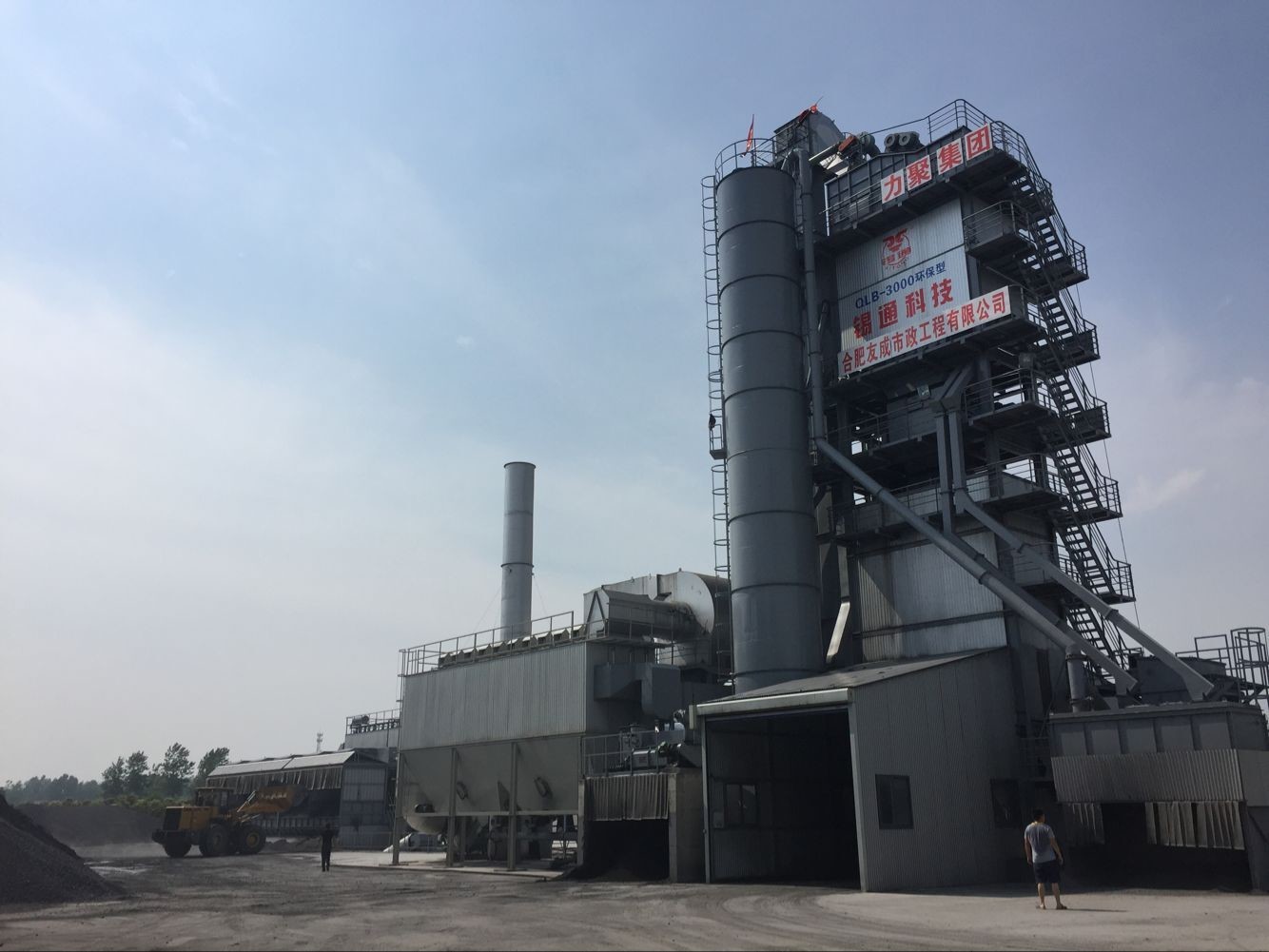

Planta de mezcla del asfalto de la cubierta de la placa del Galvalume, torre 2.40MG/M3 de la instalación de producción del betún

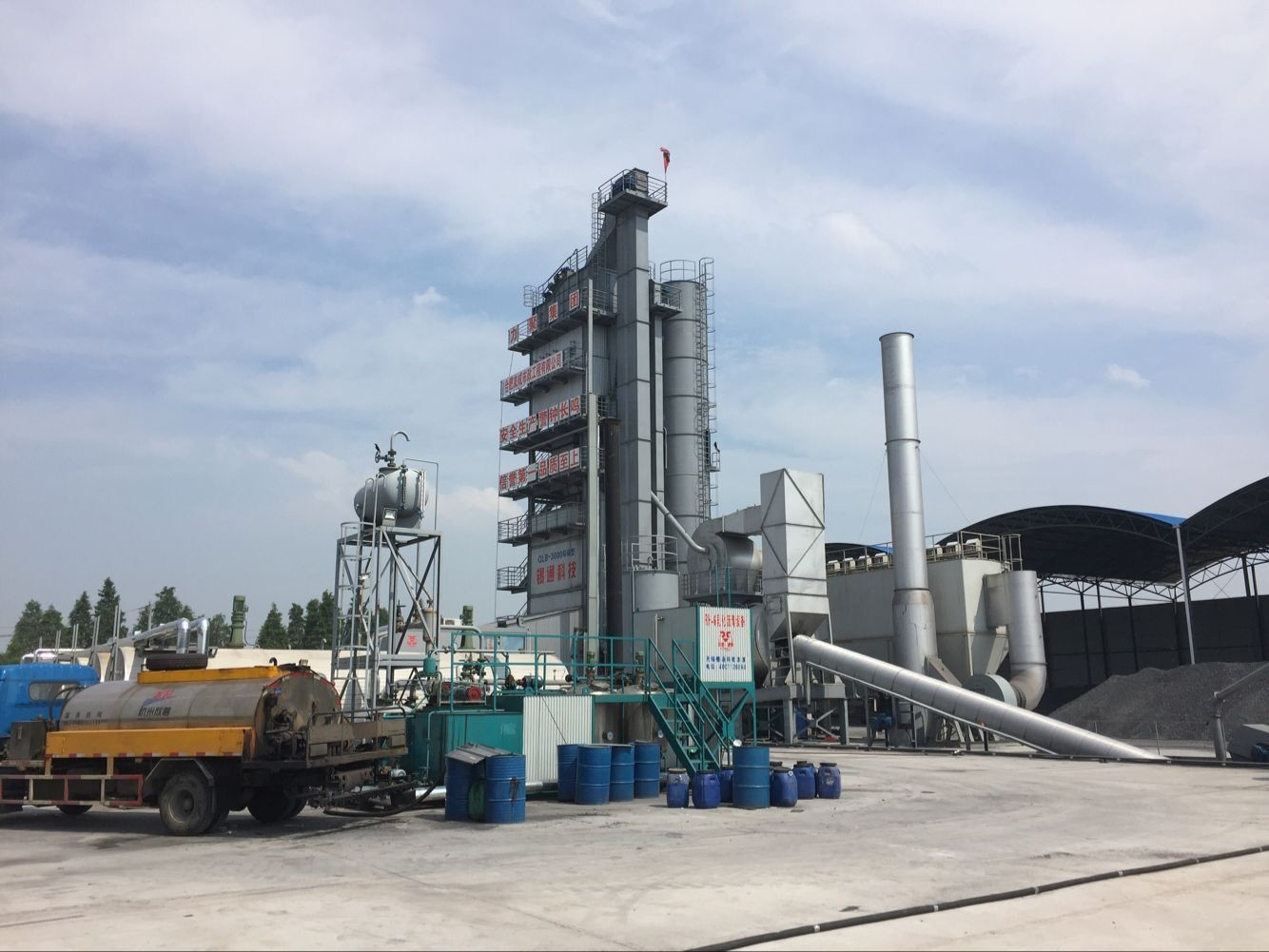

Planta de mezcla del asfalto de la cubierta de la placa del Galvalume, torre 2.40MG/M3 de la instalación de producción del betún

Nombre Especificación
Modelo QLB-H ambiental – tipo de la protección QLB-H2000 QLB-H 3000 QLB-H 4000 QLB-H5000
Producción clasificada 160t/h 240t/h 320t/h 400t/h
Volumen/número de alimentador frío 10m3/5 12m3/5 16m3/6 16m3/6
Tipo de colección del polvo Eliminación del polvo (de dos etapas) secundaria
Resultado de la eliminación del polvo No más que el grado 1 de 30mg/Nm3 Ringe-Imann
Combustible Polvo del aceite diesel/pesado/del carbón Aceite diesel/pesado
Volumen/número de compartimiento caliente 50t/5 80t/5 95t/6 95t/6
Precisión del pesaje global Menos el de ±1.0% Menos el de ±0.5%
Precisión del pesaje del polvo Menos el de ±1.0%
Precisión del pesaje del asfalto Menos el de ±0.5%
Capacidad KG/batch del mezclador 2000 3000 4000 5000
Volumen/número del tanque de almacenamiento del betún 50m3/2 50m3/4 30m3/4 30 m3/5
Volumen mezclado del compartimiento del producto (T) 120 160 220 220
Poder total (kilovatios) 475 690 910 990
Sistema de control Control informático auto completo (PLC+LED+mouse)
