planta de mezcla global caliente del asfalto del compartimiento 50T con el frío del sensor de Toledo que clava tecnología

Informacion basica
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Modelo del producto: QLB-2000 ciclo de mezcla: 45 segundos
Producción: 160t/h Control de Calidad: Estándar del CE
Elevador caliente: Cadena de vínculo de la placa Soporte técnico: Control Remoto
Pesaje de exactitud: 0,1 % Método de calefacción: transmisión termal
Resaltar:

Planta del mezclador del asfalto

,

planta de mezcla del betún


Descripción de producto

Frío que clava la planta de mezcla global caliente del asfalto del compartimiento de la tecnología 50T con el sensor de Toledo



1,1 compartimientos globales calientes del polvo



Con capacidad total alrededor de 50T, los 5 compartimientos globales calientes del polvo son preservación del calor con algodón de la roca de 50m m, la pared exterior se cubren con la placa de acero del color de la raya, reduciendo temperatura son difíciles para el polvo global caliente en el breve periodo de tiempo (reduzca menos que 20℃ en 12 horas). Cada compartimiento tiene el alimentador continuo de la tolva, para detectar la condición de colocación completa en el tiempo real; las placas de bafle se fijan en tablilla del compartimiento global caliente contra desgaste; cada compartimiento tiene el agujero de inspección por separado y tubería del desbordamiento.

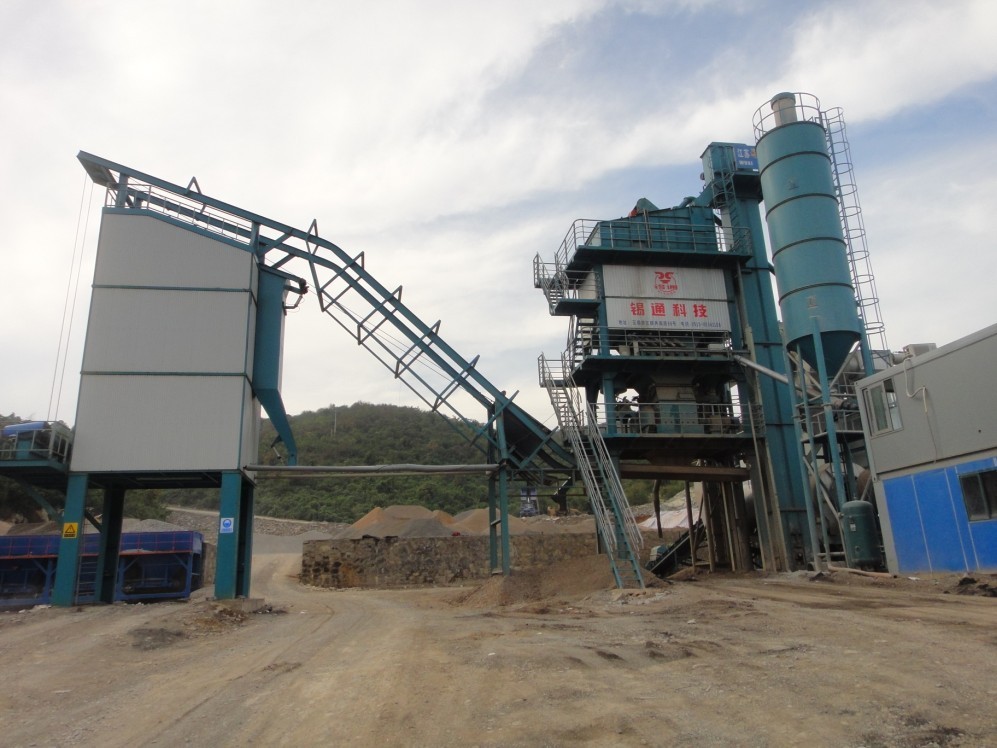

planta de mezcla global caliente del asfalto del compartimiento 50T con el frío del sensor de Toledo que clava tecnología



2,1 parte medidora



Todo el agregado caliente, polvo mineral y asfalto adopta el sensor de tracción para pesar.

* capacidad medidora del polvo global: 2000 kilogramos

* capacidad medidora del material fino: 300kg

* capacidad medidora del asfalto: 200 kilogramos



2,2 pesaje global caliente

Descargando la puerta del compartimiento global caliente adopte la estructura del anti-bloqueo y es fácil de abrirse. Sobre el pesaje, la puerta cerrará la puerta grande primero, una puerta más pequeña en segundo lugar. Sobre el pesaje auto, el ordenador calculará por 3 veces contra permite que el error alcance exactitud requerida. Mientras tanto, la alimentación manual obligatoria está también disponible, cuando está sobrecargada, ordenador enviará la alarma.

La tolva global adopta el tipo de la doble-abertura-puerta para rápidamente descargar y reducir impacto contra el tanque de mezcla, que reducirá el mezclar del ciclo.



2,3 pesaje del llenador



El llenador será enviado directamente al tipo de pirámide que pesa la tolva a través del transportador de tornillo (Italia WAM) sobre el pesaje, que es sucinto y liso. En el mercado del transportador de tornillo, hay la válvula de mariposa neumática (Italia WAM) que controla el impulso del llenador con eficacia para asegurar el pesaje de exactitud.

La válvula de mariposa neumática (Italia WAM) está instalada en el mercado del llenador que pesa la tolva, no asegurando ninguna salida de la ceniza de pesar la tolva. El llenador pesado entonces se distribuye uniformemente al tanque de mezcla a través del transportador de tornillo de rociadura (Italia WAM) esa travesía el tanque de mezcla entero.

* poder del transportador de tornillo de rociadura: 4kw



2.4.3 pesaje del asfalto



El pesaje del asfalto adopta dos veces el pesaje de método (de la substracción). Cuando el asfalto entra en el pesaje de la tolva, el sistema calculará automáticamente aumentando el 10% según ratio del betún-agregado, sobre la base del pesaje real del agregado y el llenador, el ordenador seguirá y realizará control de ratio exacto para asegurar la exactitud del ratio del betún-agregado. También, el ordenador tiene funciones del pesaje de una sola vez y dos veces del pesaje (adición) para que el cliente elija.



Hay interruptor llano del flotador en el tanque de pesaje del asfalto para prevenir desbordamiento del asfalto; el ordenador también tiene función de la alarma de la sobrecarga del asfalto, cuando está sobrecargada o desbordada, la bomba de alimentación del asfalto parará automáticamente y la alarma será dada.



El tanque de pesaje del asfalto tiene roca-lanas para preservar el calor en el cual el asfalto es calentado por el aceite de la transferencia de calor; el asfalto pesado se bombea y se distribuye uniformemente en el tanque de mezcla a través de un tubo esa travesía el tanque de mezcla entero.

* capacidad de la bomba del asfalto: ³ /h de los 25.7m

* poder de la impulsión: 7.5kw

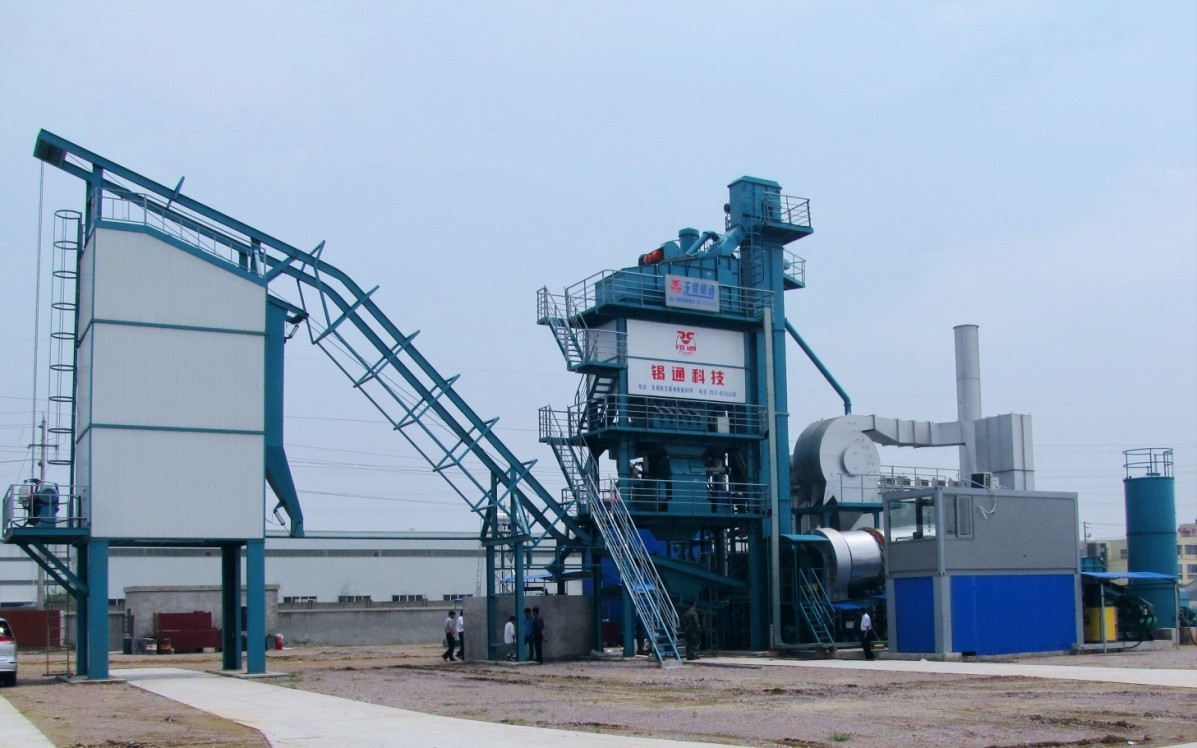

planta de mezcla global caliente del asfalto del compartimiento 50T con el frío del sensor de Toledo que clava tecnología

planta de mezcla global caliente del asfalto del compartimiento 50T con el frío del sensor de Toledo que clava tecnología



Especificación

Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB


Nombre Especificación
Modelo 600 1200 1500 2000 2500 3000
Capacidad de la producción  48tph 96tph 120tph 160tph 200tph 240tph
Volumen frío del compartimiento 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que quita el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Combustible Diesel/masut/gas natural
Volumen/número de compartimiento caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad KG/batch del mezclador 600 1200 1500 2000 2500 3000
Volumen/número del tanque del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Volumen del compartimiento del producto final (T) - 60 100 120 160
Poder total (kilovatio) 185 280 345 470 608 680
