Certificación: | CE/CNAS/SGS/ISO |
---|---|
Número de modelo: | QLB |
Cantidad de orden mínima: | 1 set |
Precio: | negotiable |
Detalles de empaquetado: | CONTENEDOR |
Tiempo de entrega: | el mes de /2 de la negociación después de recibió su pago |
Condiciones de pago: | T / T o L / C |
Capacidad de la fuente: | sistema 8 por mes |
Modelo del producto: | QLB-2000 | ciclo de mezcla: | 45 segundos |
---|---|---|---|
Método de mezcla: | Obligatorio intermitente | Control de Calidad: | Estándar del CE |
Especificación: | CE/PCT/ISO | Soporte técnico: | Control Remoto |
Pesaje de exactitud: | 0,1 % | Método de calefacción: | transmisión termal |
Resaltar: | todos mezclan la planta del asfalto,planta de mezcla del betún |

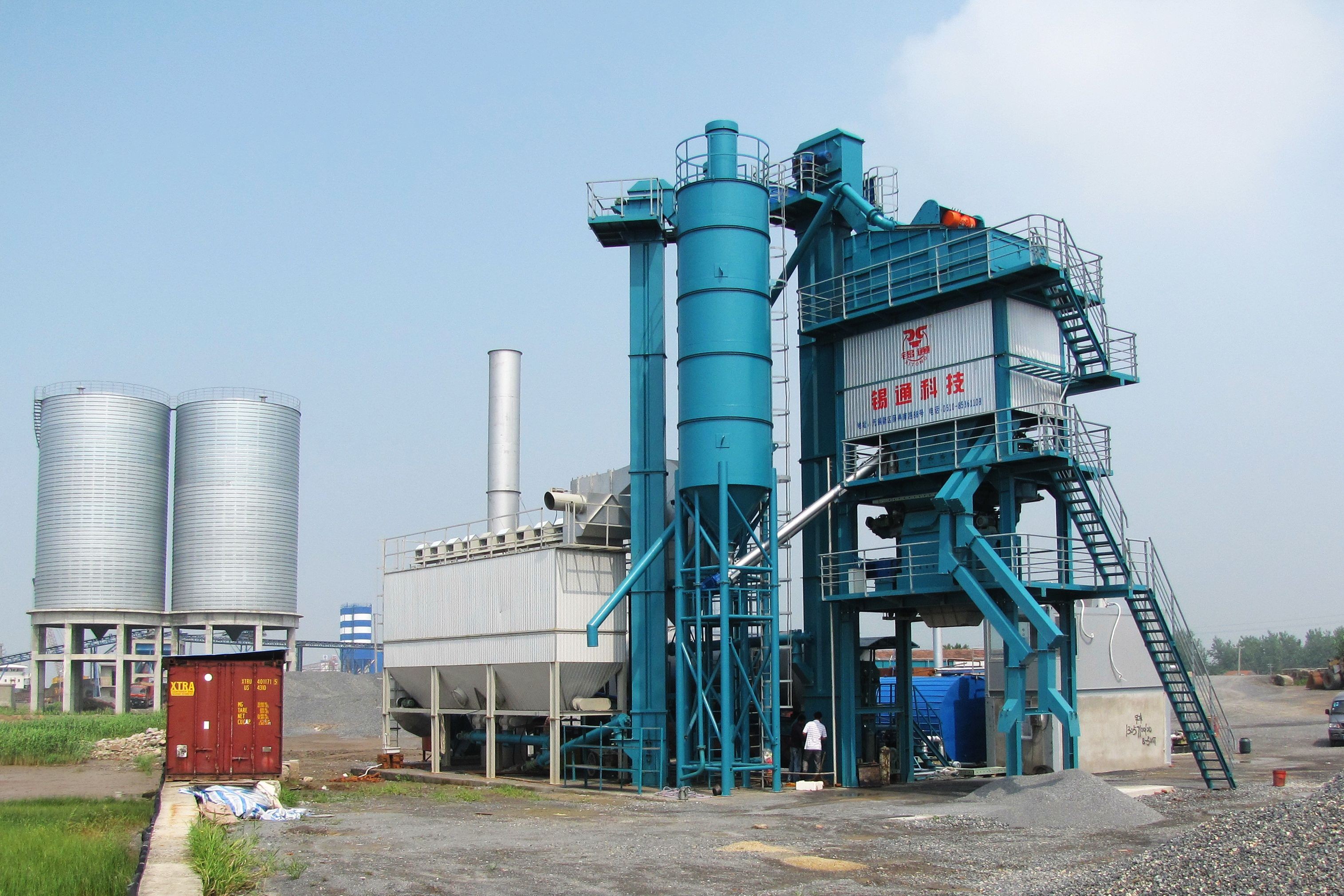

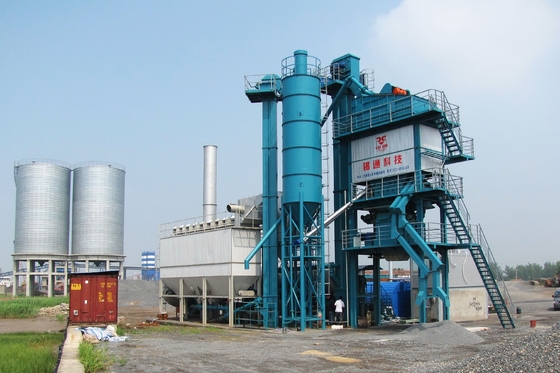

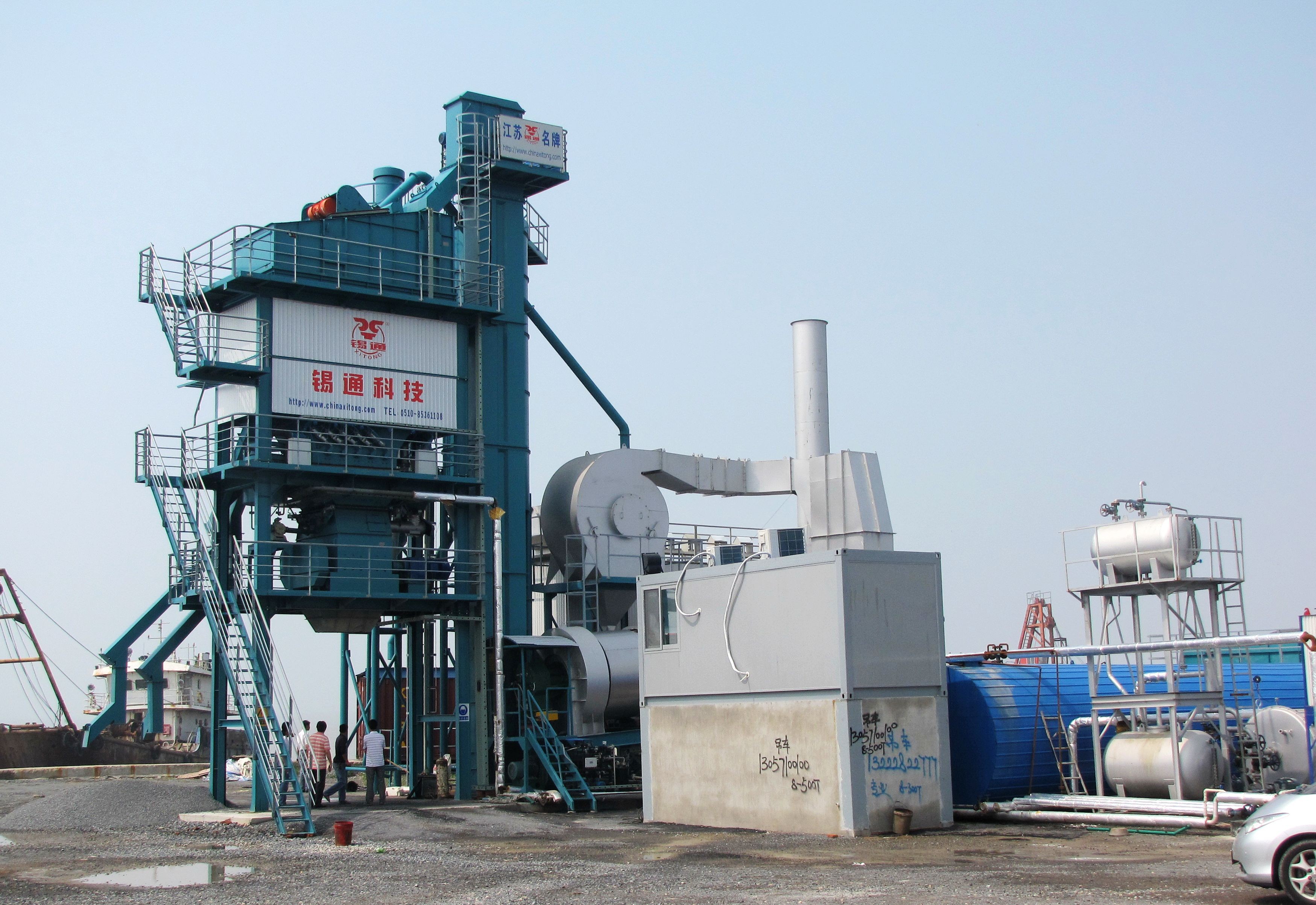

45 segundos que mezclan el ciclo 160t/h asfaltan la planta de procesamiento por lotes por lotes para la mezcla del llenador del agregado del asfalto
Descripción para el tanque de mezcla
1. El tanque de mezcla
El tanque de mezcla del vórtice doble alcanzará a un efecto de mezcla óptimo, brazo de mezcla, cuchilla y alineando se hacen del acero de molde anti-frication especial, todas las guarniciones se empernan fuera del tanque, fácil para el mantenimiento y el cambio. El tanque de mezcla es conducido por el doble-reductor, con el engranaje del aceite-baño trabajando síncrono. El tipo muy abierto del arco que descarga la puerta puede agotar la mezcla acabada rápidamente que reduce con eficacia el mezclar del ciclo.
El tanque de mezcla tenía preservación termal del aceite, para prevenir pérdida de calefacción, la puerta de descarga es conducido por dos cilindros, una tolva colectiva se monta en el abajo, para no asegurar ninguna mezcla del asfalto que caía al descargar.
*Type: mezclador forzado de la paleta del Doble-eje
capacidad *Mixing: 2000kg
épocas *Mixing: 45s
*Drive: Reductor de velocidad inclinable del engranaje
*Power: sistemas 37kw×2
el *Lining: Alto acero de molde de la aleación del cromo con de alta resistencia: mezcla de la vida time≥200,000tons
* cuchilla: Alto acero de molde de la aleación del cromo con de alta resistencia: mezcla de la vida time≥200,000tons
2,0 sistema de abastecimiento material del almacenamiento de la multa (llenador)
El sistema tiene 2 compartimientos de almacenamiento, uno para el polvo mineral y otro para el polvo inútil, cada compartimiento ha humedecido el tipo indicador llano y escalera recta de la rotación con el anillo de la seguridad; El carril de seguridad, el colector de polvo y la válvula de seguridad se fijan en el top del compartimiento; el arco que rompe el amortiguador de aire está instalado en la pieza de la pirámide de mercado del compartimiento para evitar que el llenador backlogging. El compartimiento del llenador y el compartimiento del polvo de la basura se equipan del transportador de tornillo (Italia WAM) para enviar el llenador directamente a pesar la tolva.
2,1 compartimiento del llenador (polvo mineral)
Por la fuerza aérea, el llenador se envía en compartimiento de almacenamiento a través de la tubería. La alarma audible y visual será dada cuando el llenador es lleno, recordando al operador contra desbordamiento de la ceniza. El compartimiento del llenador se equipa del transportador de tornillo (Italia WAM), que envían el llenador directamente al llenador que pesa la tolva.
* tipo: Tipo del barril del soporte
* capacidad: 30m3
2,2 compartimiento de almacenamiento inútil del polvo
El polvo inútil del tipo colector del bolso de polvo será enviado en compartimiento de almacenamiento inútil a través del transportador de tornillo y del hoister del llenador. El compartimiento de almacenamiento inútil del polvo se equipa del transportador de tornillo (Italia WAM) que envían el polvo inútil directamente al polvo inútil que pesa la tolva.
* tipo: Tipo del barril del soporte
* capacidad: 30m3
2,3 alzamiento inútil del polvo
Hoister es tipo de la tolva, usando la correa a alzar, con características del funcionamiento que alisa sin ruido, velocidad de levantamiento rápida y eficacia alta. Hay dispositivo tensor de la primavera de cadena en los ambos lados de la parte inferior del hoister; La plataforma está instalada en la parte superior para el mantenimiento del hoister.
* tipo: Tolva-tipo, descarga de la gravedad
* capacidad: 25t/h
* impulsión: La velocidad Cycloidal del engranaje del perno reduce
* poder: 4 kilovatios
2,4 transportador de tornillo
* llenador que pesa el transportador de tornillo: 5.5kw
* polvo inútil que pesa el transportador de tornillo: 5.5kw
* polvo inútil que transporta el transportador de tornillo: 3 sistemas kw×2
* polvo inútil que descarga el transportador de tornillo: 3 kw×1set
Especificación
Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB
Nombre | Especificación | ||||||
Modelo | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
Capacidad de la producción | 48tph | 96tph | 120tph | 160tph | 200tph | 240tph | |
Volumen frío del compartimiento | 8m3 | 9m3 | 10m | 10m3 | 12 m3 | 12m3 | |
Polvo que quita el tipo | Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire) | ||||||
Combustible | Diesel/masut/gas natural | ||||||
Volumen/número de compartimiento caliente | 12t/4 | 32t/4 o 5 | 40t/4 o 5 | 50t/5 | 60t/5 | 80t/5 | |
Precisión del pesaje global | Menos el de ±0.1% | Menos el de ±0.1% | |||||
Precisión del pesaje del polvo | Menos el de ±0.16% | Menos el de ±0.16% | |||||
Precisión del pesaje del asfalto | Menos el de ±0.18% | ||||||
Capacidad KG/batch del mezclador | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
Volumen/número del tanque del asfalto | 10m3/2 | 16m3/2 | 30m3/2 | 30 m3/3 | 50 m3/2 | 50 m3/3 | |
Volumen del compartimiento del producto final (T) | - | 60 | 100 | 120 | 160 | ||
Poder total (kilovatio) | 185 | 280 | 345 | 470 | 608 | 680 |
