Certificación: | CE/CNAS/SGS/ISO |
---|---|
Número de modelo: | QLB |
Cantidad de orden mínima: | 1 set |
Precio: | negotiable |
Detalles de empaquetado: | CONTENEDOR |
Tiempo de entrega: | el mes de /2 de la negociación después de recibió su pago |
Condiciones de pago: | T / T o L / C |
Capacidad de la fuente: | sistema 8 por mes |
Nombre del producto: | Planta de mezcla del asfalto | ciclo de mezcla: | 45 segundos |
---|---|---|---|
Reductor: | Cosa | Quemador: | Italia Ebico |
Tolva global: | combinación 2+3 (5 tolvas) | Garantía de calidad: | 1 año |
Motor de la vibración: | 0.2KW | Altura de alimentación: | los 3.6m |
Mezclador: | 2000KG/batch | ||
Resaltar: | todos mezclan la planta del asfalto,Planta del mezclador del asfalto |

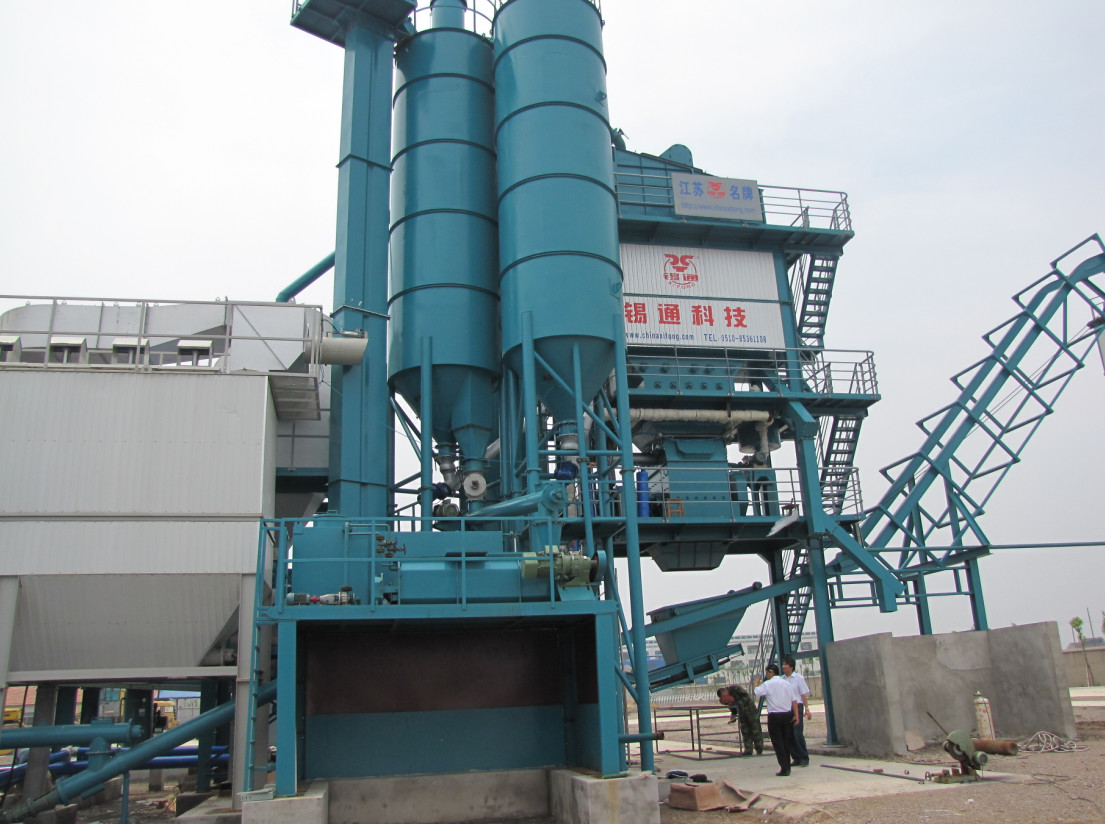

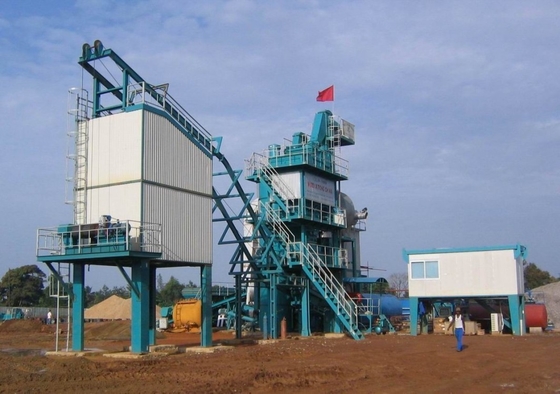

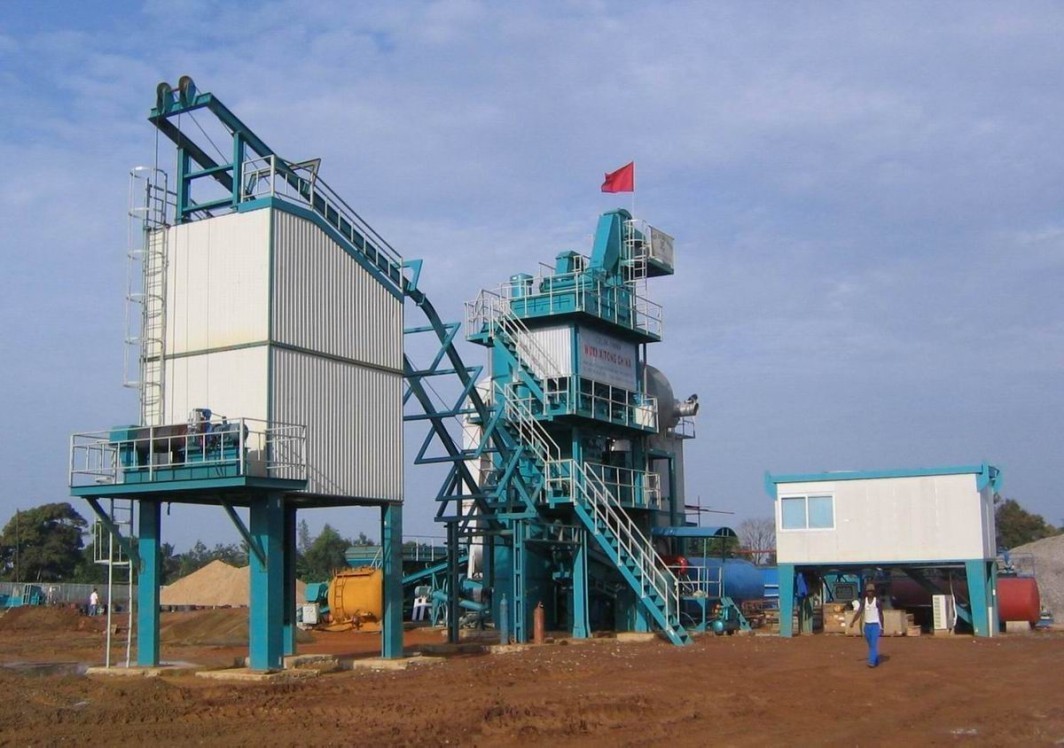

0,8% plantas medidoras del asfalto de la exactitud del betún con 180tph ruido de sequía global de la capacidad 70dB
1. Silo caliente para el almacenamiento global
Después de ser tamizado, el agregado caliente de diverso diámetro sería almacenado en silo caliente relativo, volumen total de esos silos está sobre 50T, las roca-lanas del grueso de 50m m que cubrieron el exterior guardan y reservan la temperatura del agregado en ese silo caliente 5. Fuera de las roca-lanas, la pared se cubre con la placa de acero del color de la raya, con el funcionamiento exllent para el aislamiento de calor., que hace que la temperatura reduce menos que 20℃ en 12 horas. El indicador llano se fija para la supervisión en tiempo real el nivel interior de agregado. La segregación escaliforme sube dentro del silo que previene el tructure interior del silo de desgaste. El agujero de inspección y la tubería del desbordamiento se equipan para cada silo.
2. el tanque del Mezclador-mezclador
el tanque del mezclador-mezclador es el tipo horizontal doble del vórtice del eje, que podría alcanzar funcionamiento de mezcla del mejor, brazo de mezcla, cuchilla y más linier se hacen del acero de molde anti-frication especial, todos los trazadores de líneas se empernan fuera del tanque, que es fácil para el reemplazo. el tanque del Mezclador-mezclador es conducido por el doble-reductor, por el tipo engranaje del baño del aceite que trabaja síncrono. El tipo muy abierto del arco que vaciaba la puerta podría descargar el producto acabado del asfalto rápidamente que reduce con eficacia el mezclar de intervalo.
El tanque del mezclador-mezclador es calor preservado por el aceite de la transferencia de calor, para guardar calor al máximo, la puerta hidráulica para descargar es conducido por dos cilindros, debajo de los cuales hay una tolva de recogida, para asegurarse de que ningún asfalto sigue siendo dispersivo durante la descarga.
Tipo: mezclador forzado de la paleta del Doble-eje
* capacidad del mezclador: 2000kg
* tiempos del mezclador: 45s
* impulsión: Reductor de velocidad inclinable del engranaje
* poder: sistemas 37kw×2
* placa de la guarnición: Alto acero de molde de la aleación del cromo con de alta resistencia: lotes de la vida time≥400,000 de mezcla del producto del asfalto
* cuchilla de mezcla: Alto acero de molde de la aleación del cromo con de alta resistencia: lotes de la vida time≥400,000 de mezcla del producto del asfalto
Especificación
Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB
Nombre | Especificación | ||||||
Modelo | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
Salida nominal | 48tph | 96tph | 120tph | 160tph | 200tph | 240tph | |
Cubage global frío del compartimiento | 8m3 | 9m3 | 10m | 10m3 | 12 m3 | 12m3 | |
Desempolvamiento de método | Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire) | ||||||
Tipo del combustible disponible | Diesel/masut/gas natural | ||||||
Volumen/número de silo global caliente | 12t/4 | 32t/4 o 5 | 40t/4 o 5 | 50t/5 | 60t/5 | 80t/5 | |
Exactitud del metage global | Menos el de ±0.1% | Menos el de ±0.1% | |||||
Metage del polvo de Accuracyof | Menos el de ±0.16% | Menos el de ±0.16% | |||||
Exactitud del metage del asfalto | Menos el de ±0.18% | ||||||
Capacidad KG/batch del mezclador | 600 | 1200 | 1500 | 2000 | 2500 | 3000 | |
Volumen/número de compartimiento del betún | 10m3/2 | 16m3/2 | 30m3/2 | 30 m3/3 | 50 m3/2 | 50 m3/3 | |
Volumen del compartimiento listo acabado del producto del asfalto (T) | - | 60 | 100 | 120 | 160 | ||
Poder total (kilovatio) | 185 | 280 | 345 | 470 | 608 | 680 |
