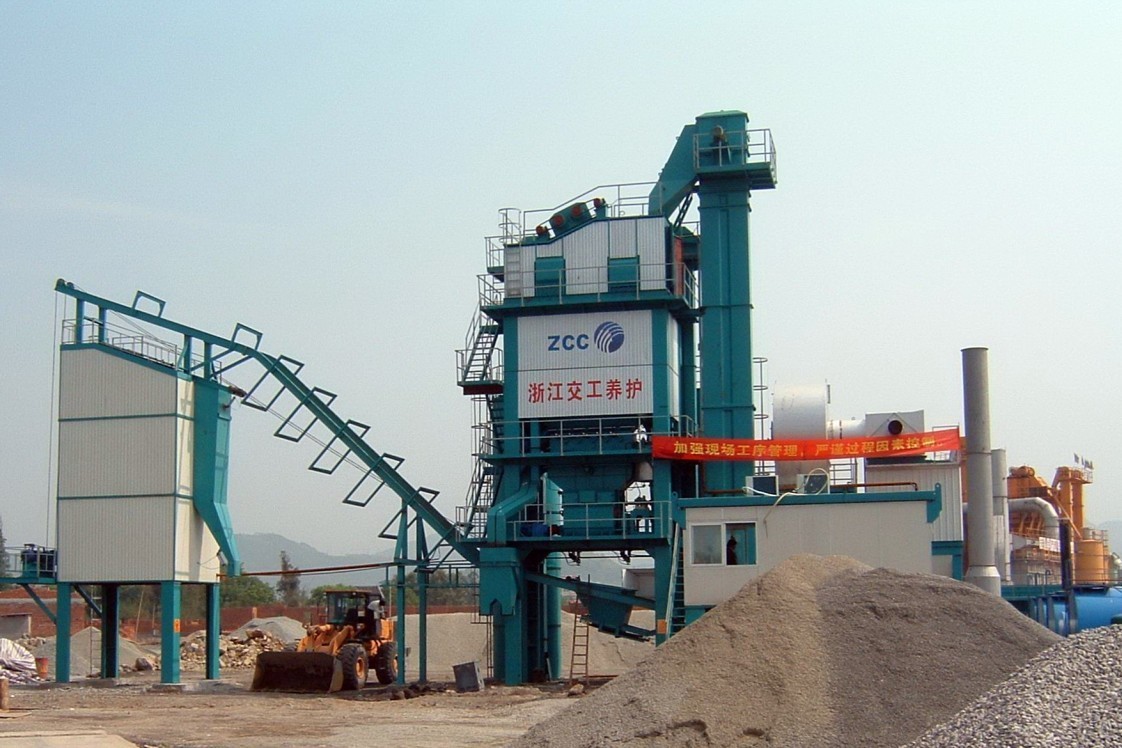

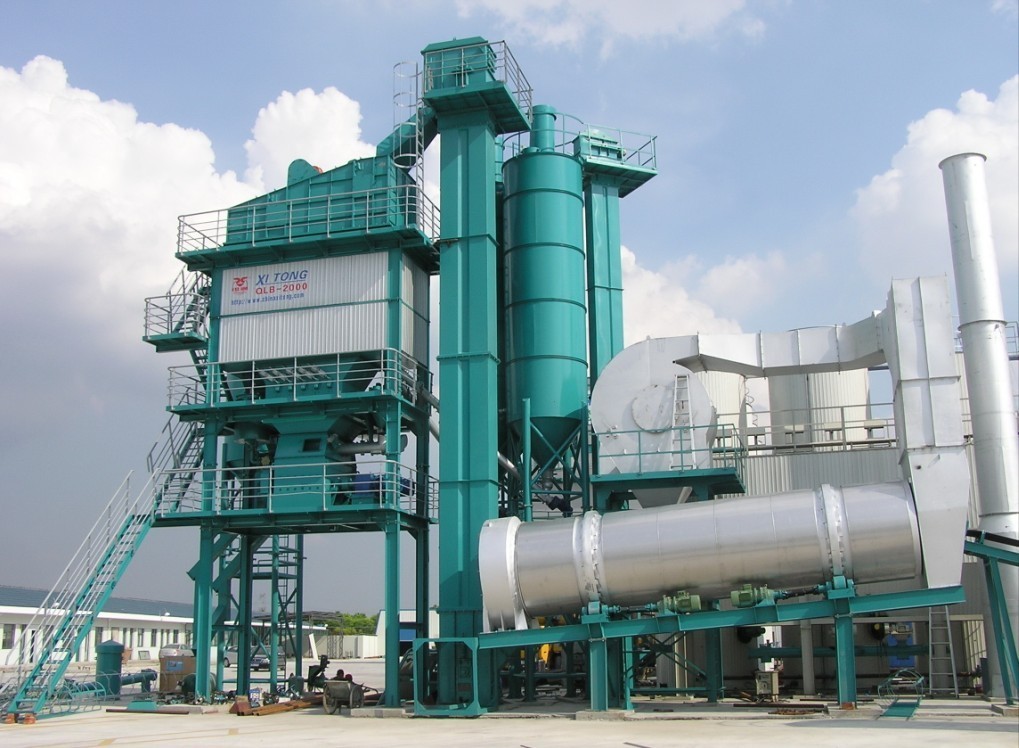

Planta de mezcla inmóvil del asfalto 45 segundos que mezclan el tipo de lote del ciclo con las piezas de Schneider Electric

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Nombre del producto: Planta de mezcla del asfalto ciclo de mezcla: 45 segundos
Producción: 160t/h Almacenamiento Silo: Por-lado
Certificación: ISO,SGS,CE altura de la descarga: los 3.75M
Ingrediente: Betún, agregado, llenador Método de calefacción: transmisión termal
Alta luz:

Planta del mezclador del asfalto

,

planta de mezcla del betún


Descripción de producto

45 segundos que mezclan el tipo de lote del ciclo asfaltan la planta de mezcla con las piezas eléctricas de Schneider



1,0 sistema de abastecimiento material del almacenamiento de la multa (llenador)

El sistema tiene 2 compartimientos de almacenamiento, uno para el polvo mineral y otro para el polvo inútil, cada compartimiento ha humedecido el tipo indicador llano y escalera recta de la rotación con el anillo de la seguridad; El carril de seguridad, el colector de polvo y la válvula de seguridad se fijan en el top del compartimiento; el arco que rompe el amortiguador de aire está instalado en la pieza de la pirámide de mercado del compartimiento para evitar que el llenador backlogging. El compartimiento del llenador y el compartimiento del polvo de la basura se equipan del transportador de tornillo (Italia WAM) para enviar el llenador directamente a pesar la tolva.



1,1 compartimiento del llenador (polvo mineral)

Por la fuerza aérea, el llenador se envía en compartimiento de almacenamiento a través de la tubería. La alarma audible y visual será dada cuando el llenador es lleno, recordando al operador contra desbordamiento de la ceniza. El compartimiento del llenador se equipa del transportador de tornillo (Italia WAM), que envían el llenador directamente al llenador que pesa la tolva.

* tipo: Tipo del barril del soporte

* capacidad: 30m3



1,2 compartimiento de almacenamiento inútil del polvo

El polvo inútil del tipo colector del bolso de polvo será enviado en compartimiento de almacenamiento inútil a través del transportador de tornillo y del hoister del llenador. El compartimiento de almacenamiento inútil del polvo se equipa del transportador de tornillo (Italia WAM) que envían el polvo inútil directamente al polvo inútil que pesa la tolva.

*Type: Tipo del barril del soporte

*Capacity: 30m3



1,3 alzamiento inútil del polvo

Hoister es tipo de la tolva, usando la correa a alzar, con características del funcionamiento que alisa sin ruido, velocidad de levantamiento rápida y eficacia alta. Hay dispositivo tensor de la primavera de cadena en los ambos lados de la parte inferior del hoister; La plataforma está instalada en la parte superior para el mantenimiento del hoister.

* tipo: Tolva-tipo, descarga de la gravedad

* capacidad: 25t/h

* impulsión: La velocidad Cycloidal del engranaje del perno reduce

* poder: 4 kilovatios





1,4 transportador de tornillo



* llenador que pesa el transportador de tornillo: 5.5kw

* polvo inútil que pesa el transportador de tornillo: 5.5kw

* polvo inútil que transporta el transportador de tornillo: 3 sistemas kw×2

* polvo inútil que descarga el transportador de tornillo: 3 kw×1set

Extremidad: La conexión (mercado) del compartimiento de almacenamiento del llenador está solamente para el llenador en bulto, si el alzamiento del llenador se requiere además, nos dice al ordenar.

Planta de mezcla inmóvil del asfalto 45 segundos que mezclan el tipo de lote del ciclo con las piezas de Schneider Electric

2,0 sistema de control neumático

El sistema de control neumático se compone del cilindro del aire, de la válvula de aire, de la válvula del ajuste de la presión, del separador del aceite-agua, del rociador del aceite y del tubo de alta presión. La fuente de aire de sistema adopta el compresor de aire del tornillo, con el tanque de almacenamiento del aire comprimido 2, en el cual 1 se utiliza para la torre de mezcla entera, tipo colector de polvo, compartimiento del producto final, otro del bolso para la atomización del combustible de la hornilla.

* compresor de aire del tornillo: XNB-30G

* dislocación del aire: 3.6m3/min

* presión: 0.6~0.7Mpa

* poder del motor: 22kw

* capacidad del tanque de almacenamiento de aire: 0.6m3×2pcs

Planta de mezcla inmóvil del asfalto 45 segundos que mezclan el tipo de lote del ciclo con las piezas de Schneider Electric


Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB


Nombre Especificación
Modelo 600 1200 1500 2000 2500 3000
Capacidad de la producción  48tph 96tph 120tph 160tph 200tph 240tph
Volumen frío del compartimiento 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que quita el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Combustible Diesel/masut/gas natural
Volumen/número de compartimiento caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad KG/batch del mezclador 600 1200 1500 2000 2500 3000
Volumen/número del tanque del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Volumen del compartimiento del producto final (T) - 60 100 120 160
Poder total (kilovatio) 185 280 345 470 608 680
