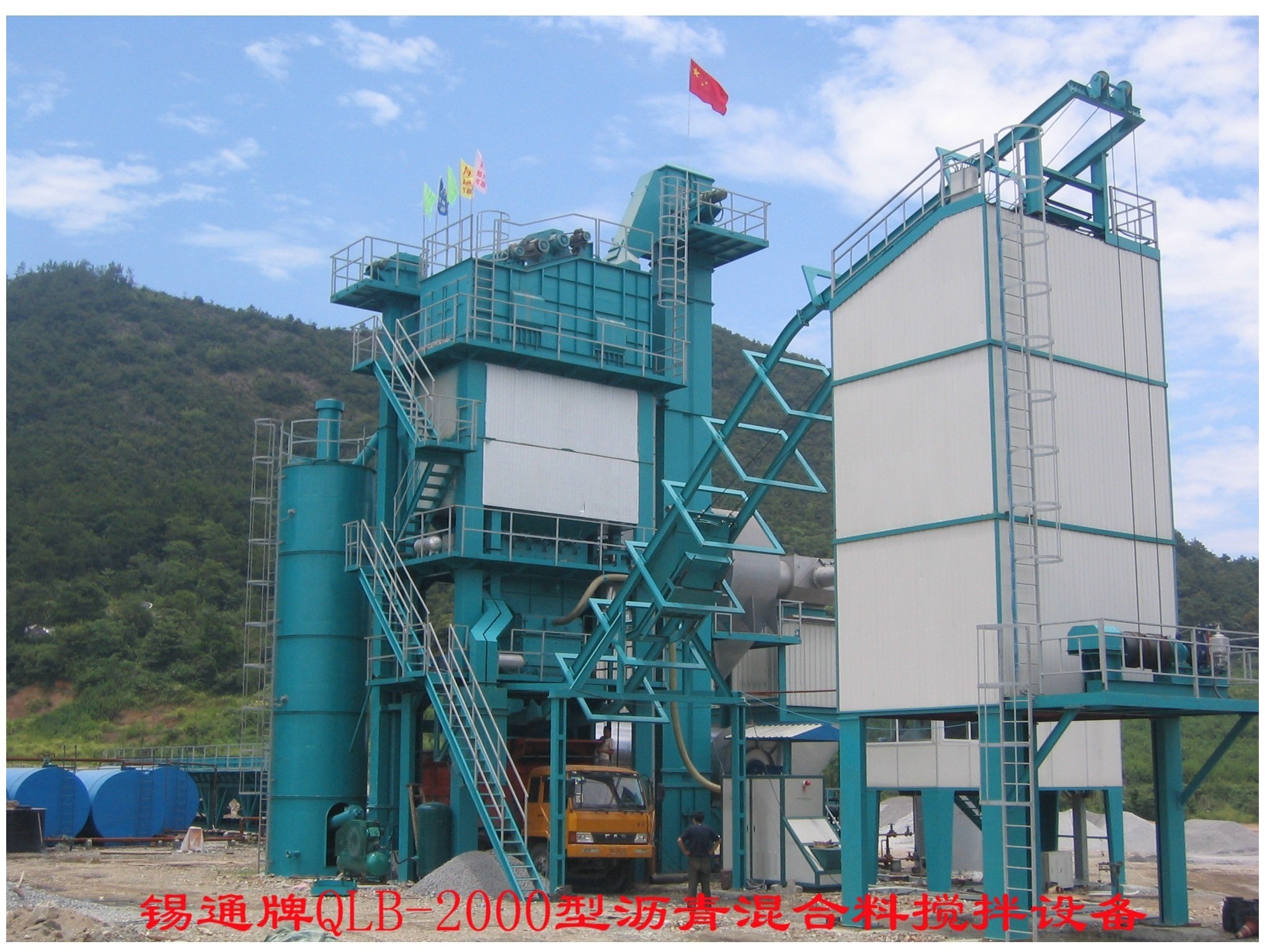

Tipo de procesamiento por lotes por lotes auto planta caliente del envase de la mezcla del asfalto de 160tph con el arrancador suave de ABB

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Modelo del producto: QLB-2000 ciclo de mezcla: 45 segundos
Método de mezcla: Obligatorio intermitente Control de Calidad: Estándar del CE
Especificación: CE/PCT/ISO Soporte técnico: Control Remoto
Brand name: Xitong Sistema del filtro del polvo: baghouse
Tipo móvil: Fijo
Alta luz:

Planta del mezclador del asfalto

,

planta de mezcla del betún


Descripción de producto

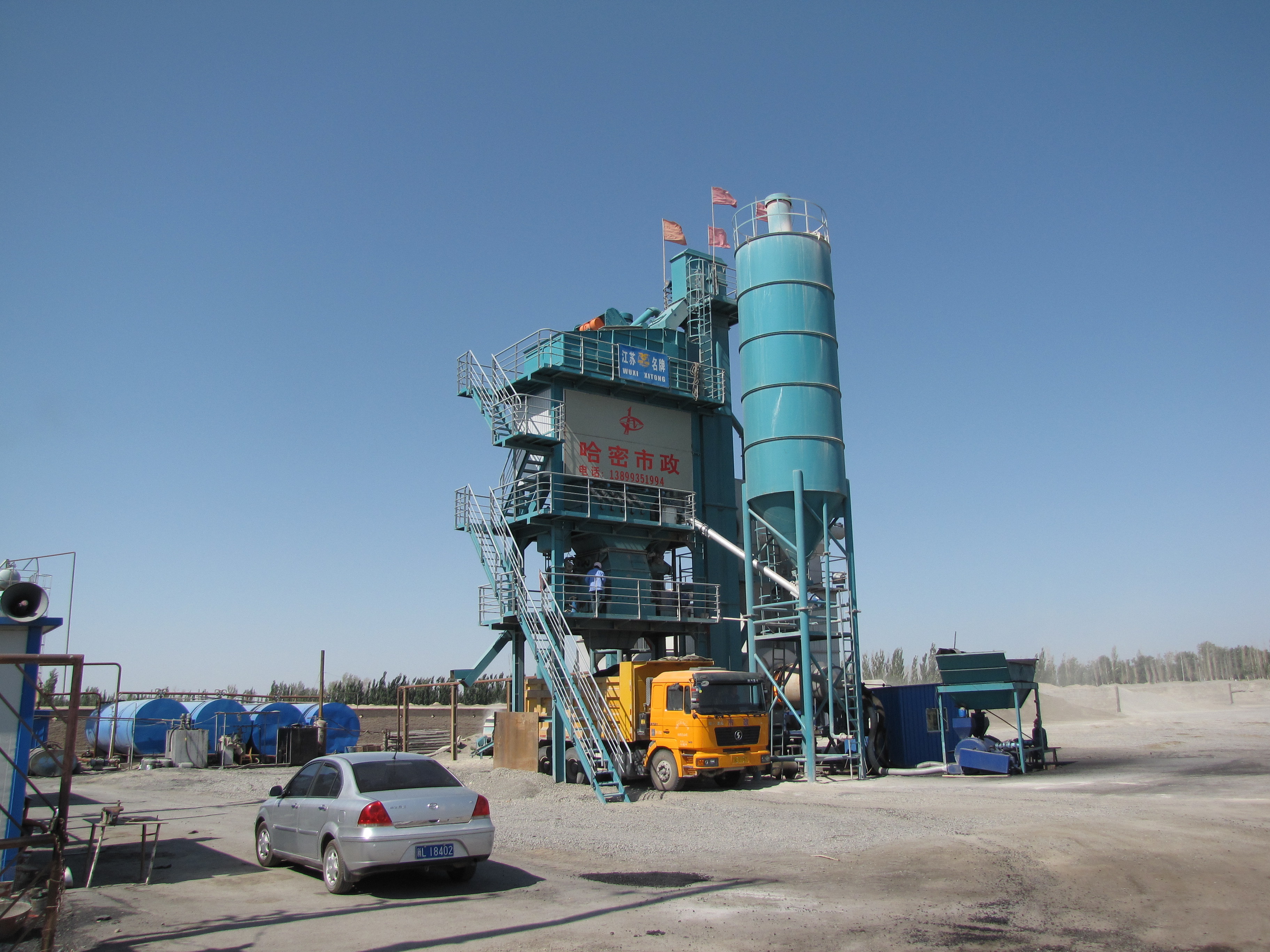

Tipo de procesamiento por lotes por lotes auto planta caliente del envase de la mezcla del asfalto de 160tph con el arrancador suave de ABB



Descripción para el sistema de control

1,0 sistema de control eléctrico

El sistema de control de equipo de mezcla del asfalto de la serie de QLB se compone de una sala de control central separada, cable de conexión periférico y el alambre, sala de control se divide en pieza de distribución de poder y la partición de la operación.



1,1 sitio de operación

El sitio de operación está de la estructura del envase, cuya pared externa utiliza 2 capas de hebilla de lujo de la aleación de aluminio, y la pared interna utiliza el panel compuesto de aluminio de clase superior, entre el exterior y la pared interna, hay material acústico y de aislamiento térmico.

La pieza de distribución de poder y el elemento de control de sitio de operación se pueden dividir en 2 áreas separadas, en vez de los armarios de alimentación tradicionales en área de distribución de poder, todos los componentes eléctricos son encendido directamente instalada pared del interior del sitio de operación para una disipación de calor más fácil y mantenimiento. Hay ventanas de cristal del ancho-campo en 3 lados de área de control para la condición corriente de observación del equipo en trabajo. Hay gabinete-aire-acondicionador en área de distribución de poder y ejecución-aire-acondicionador en área de control



* dimensión: 6000mm×2400mm×2500m m (L×W×H)

Tipo de procesamiento por lotes por lotes auto planta caliente del envase de la mezcla del asfalto de 160tph con el arrancador suave de ABB

1,2 pieza de distribución de poder

Pieza de distribución de poder adentro integrada principalmente por las piezas eléctricas de la baja tensión (triturador del aire, contactor de la CA, retransmisión, thermorelay), arrancador y convertidor de frecuencia suave, etc., que controlan principalmente todos los motores, cilindros y válvulas de aire de equipos de mezcla.

Fije el interruptor del aire para la alimentación principal, y todos los motores se equipan del interruptor de la protección de aire y del dispositivo de protección contra sobrecarga, la clase del aislamiento de poder es el grado 4, y hay marcas en los terminales de alambre.

El motor grande del poder utiliza el arrancador suave para comenzar suavemente con eficacia de poca intensidad y alta.

Fije cada circuito de rama con la protección de la reacción del viaje.

Todos los cables del equipo de mezcla están conectados con el sitio de distribución de poder.



sistema de control 1,3

El sistema se compone de la unidad de ordenador ascendente de control (ordenador de control industrial) y el regulador de programación hacia abajo (PLC), pesando el metro, pesando los componentes del sensor, del convertidor de frecuencia y de la baja tensión, y también se equipa del teclado, ratón, monitor e impresora, etc. Cada unidad utiliza el puerto terminal de Ethernet para comunicar.

Sobre la base de los magnetocardiogramas (software de la configuración), el sistema de control adopta el software de control especial desarrollado especialmente para el equipo de mezcla del asfalto, que puede supervisar la condición corriente total de vez en cuando y la exhibición en la pantalla en modo dinámico, en la parte inferior de la pantalla allí es icono del control de la fórmula y línea pronto.

El sistema puede acabar automáticamente el control estatal de cada vínculo del trabajo, a saber todas las funciones de control requeridas por los equipos tales como auto tratando, sobre la remuneración del impulso (diferencia del nivel), la alarma del fracaso, el almacenamiento de la forma de informe y la impresión por lotes.

Todo el control de la función es protegido por programa de computadora contra el error causado por el misoperation.

El sistema de control tiene función de la operación completamente auto y manual.

El poder de UPS hace el voltaje de establo del sistema de control para prevenir el voltaje de impulso causado por el cambio del poder o la uno mismo-generación que daña el ordenador, que creará una condición de la operación segura para la partición total del control. Cuando fuera de electricidad, el tiempo del almacenador intermediario del poder es 15 minutos





Tipo de procesamiento por lotes por lotes auto planta caliente del envase de la mezcla del asfalto de 160tph con el arrancador suave de ABB

Especificación

Las series de QLB asfaltan la tabla caliente de la especificación de la planta de la mezcla


Nombre Especificación
Modelo 600 1000 1500 2000 2500 3000
Producción 48tph 80tph 120tph 160tph 200tph 240tph
Volumen frío del alimentador 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que recoge el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Tipo del combustible Diesel/masut/gas natural
Volumen/número de compartimiento global caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad de mezcla KG/batch del tanque 600 1000 1500 2000 2500 3000
Volumen/número del tanque de almacenamiento del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Capacidad del silo acabado de la mezcla (T) - 60 100 120 160
Poder instalado (kilovatios) 185 280 345 470 608 680
