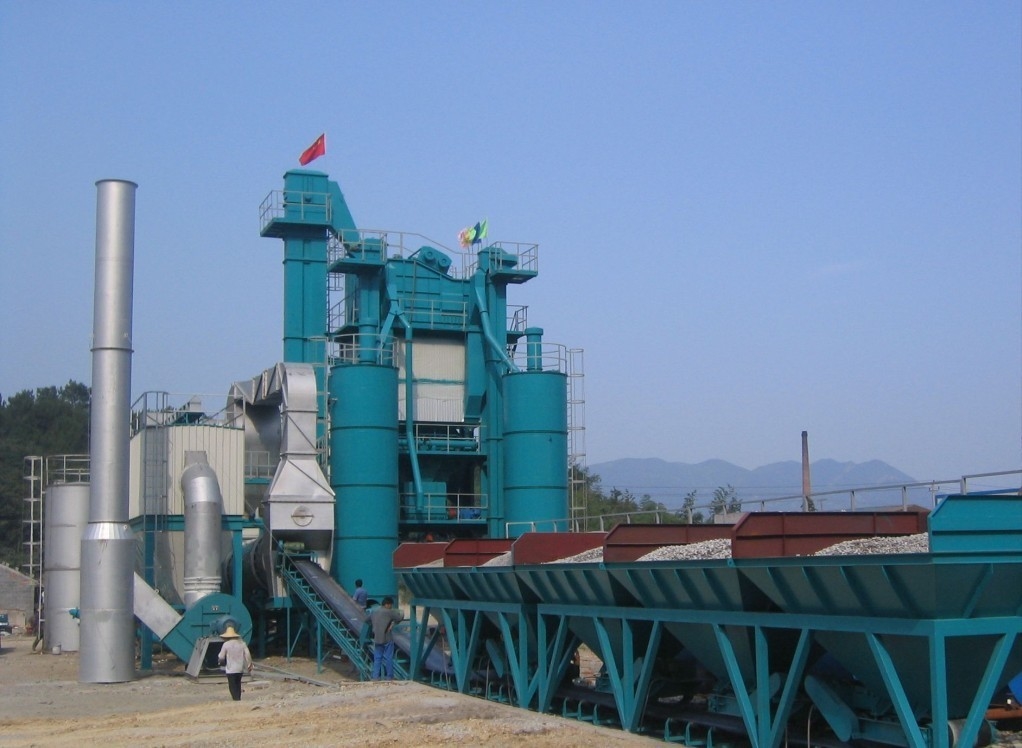

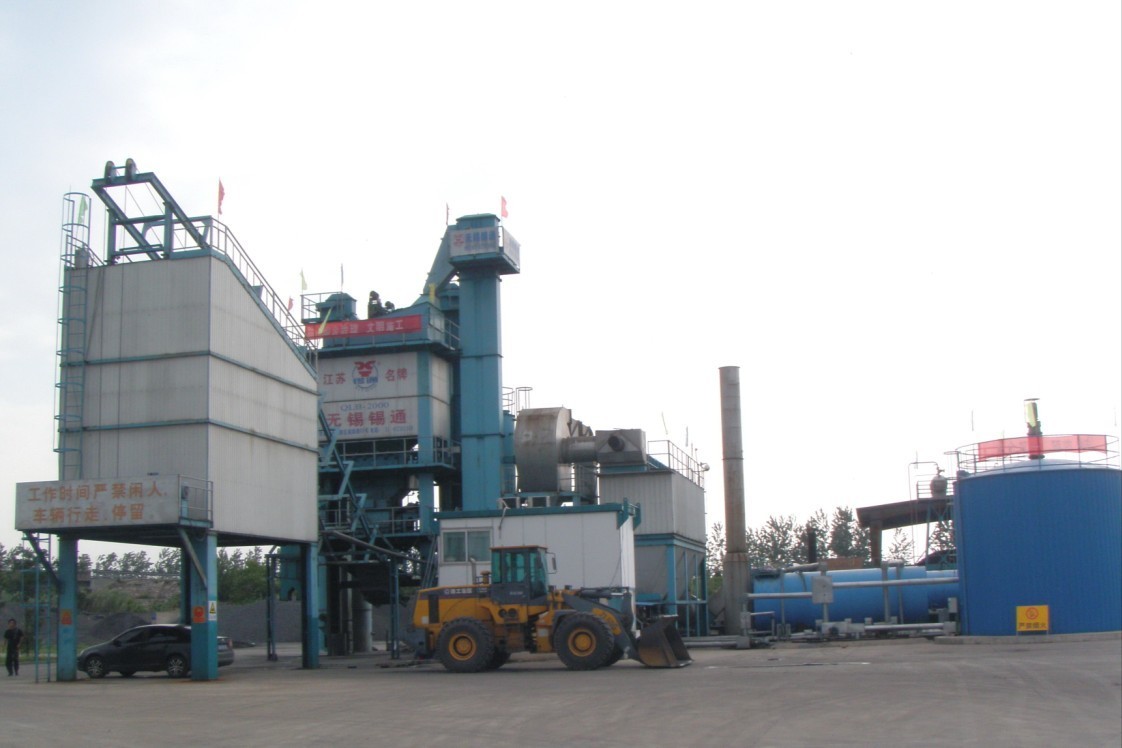

Planta de mezcla del asfalto del tanque del betún del combustible diesel 30T con el sistema de control auto

Planta de procesamiento por lotes por lotes del asfalto del tanque del betún del combustible diesel 30T con la carretilla auto del sistema de control 2000KG

1,0 llenador y sistema de abastecimiento inútil

El sistema tiene 2 silos del almacenamiento, uno para nuevo y otro para el llenador reciclado, cada silo ha humedecido el tipo dispositivo de nivelación material y escalera recta de la rotación con el anillo de la seguridad; El carril de seguridad, el colector de polvo y la válvula de seguridad se fijan en el top del compartimiento; el arco que rompe el amortiguador de aire está instalado en la pieza del cono de mercado del compartimiento para evitar que el llenador backlogging. El silo del llenador y el silo reciclado del llenador se equipan del transportador de tornillo (Italia WAM) para enviar el llenador directamente al compartimiento medidor.

1,1 silo del llenador

Vía la fuerza aérea, el llenador pasando al silo del almacenamiento a través de tubería. la alarma de la Sonido-luz será dada cuando el llenador es lleno, diciendo al operador que previene desbordamiento de la ceniza. El silo del llenador se equipa del transportador de tornillo (Italia WAM), que envían el llenador directamente a la tolva medidora del llenador.

* tipo: Tipo del barril del soporte

* capacidad: 30m3

1,2 silo inútil del llenador

El llenador inútil del aire lava el tipo colector de polvo será enviado en el silo inútil a través del transportador de tornillo y del elevador del llenador. El compartimiento inútil del llenador se equipa del transportador de tornillo (Italia WAM) que envían el llenador reciclado directamente al viejo llenador que pesa la tolva.

*Type: Tipo del barril del soporte

*Volume: 30m3

1,3 alzamiento inútil del llenador

Hoister es tipo de la tolva, usando la correa a levantar, corriendo suavemente sin ruido, con velocidad de levantamiento rápida y eficacia alta. Hay dispositivo tensor de la primavera de cadena en los ambos lados de la parte inferior del hoister; La plataforma se equipa en la parte superior para el mantenimiento del hoister.

* tipo: Tolva-tipo, descarga de la gravedad

* capacidad: 25t/h

* impulsión: La velocidad Cycloidal del engranaje del perno reduce

* poder: 4 kilovatios

1,4 transportador de tornillo

* llenador que pesa el transportador de tornillo: 5.5kw

* polvo inútil que pesa el transportador de tornillo: 5.5kw

* polvo inútil que transporta el transportador de tornillo: 3 sistemas kw×2

* polvo inútil que descarga el transportador de tornillo: 3 kw×1set

Extremidad: La conexión (mercado) del compartimiento de almacenamiento del llenador está solamente para el llenador en bulto, si el alzamiento del llenador se requiere además, nos dice al ordenar.

2,0 sistema de control neumático

El sistema de control neumático se compone del cilindro del aire, de la válvula de aire, de la válvula del ajuste de la presión, del separador del aceite-agua, del rociador del aceite y del tubo de alta presión. La fuente de aire de sistema adopta el compresor de aire del tornillo, con el tanque de almacenamiento del aire comprimido 2, en el cual 1 se utiliza para la torre de mezcla entera, tipo colector de polvo, compartimiento del producto final, otro del bolso para la atomización del combustible de la hornilla.

* compresor de aire del tornillo: XNB-30G

* dislocación del aire: 3.6m3/min

* presión: 0.6~0.7Mpa

* poder del motor: 22kw

* capacidad del tanque de almacenamiento de aire: 0.6m3×2pcs

Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB
