4000 tipo planta caliente del asfalto de la mezcla con la función de la protección del dispositivo de seguridad de la hornilla de ignición auto

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB-HX
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnudo en la nave a granel
Tiempo de entrega: 2 meses después de la señal recibida
Capacidad de la fuente: 12 sistemas por mes
Información detallada
agg. hoister: 350T de salida: 320t/h
Quemador: Tipo de atomización del aire Silo del polvo: Metro cúbico 70
Empleo del área: 2028 metros cuadrados Área de filtración: 1700 metros cuadrados
Consumo diesel: 6.5kg Sala de control: 7500*2400*2500m m
Alta luz:

planta caliente del betún de la mezcla

,

planta caliente de la mezcla del betún


Descripción de producto

4000 el tipo planta caliente del asfalto de la mezcla con la protección de la hornilla y del dispositivo de seguridad de ignición auto funciona



1. introducción de sistema de control eléctrico



A. recapitulación

El sistema que controla eléctrico de planta del asfalto de la serie de QLB tiene una casa independiente del control de centro y equipos periféricos tales como alambres y cables, y la casa del control contiene la sala de control y el sitio de interruptor centralizados. El sistema, conteniendo la unidad de ordenador superior y el regulador programable más bajo (PLC) etc, constituye un sistema de control informático distribuido. Cada unidad comunica con otras a través de la secuencia estándar del sistema de RS232.The puede terminar el control estatal de cada trabajo automáticamente, a saber el interruptor automático, el racionar automático, la remuneración para overweighing, la alarma de la falta, el almacenamiento de los formularios de informe y la impresión etc, y éstas son todas las funciones de control necesarias. Ahora, las plantas del asfalto de nuestra compañía tienen sistema informático de lujo usado para el control y la vigilancia, y el principio de diseño y el nivel del sistema está en el cabo de esta industria.

B. características de sistema

⑴. Realice el interfaz fácil de usar y la función potente de la interacción de la hombre-planta.

⑵. Para cada sistema o parte, indicación en tiempo real de las condiciones de trabajo.

⑶. Función de procesamiento por lotes por lotes y de dosificación automática particular del relleno global frío.

⑷. Método exacto del temporero-control de PID.

⑸. Remuneración automática única y seguimiento auto para la materia prima weihing.

⑹. Gestión eficaz del parámetro y de los datos del produciton.

⑺. Realice la gestión del uso de la materia prima.

⑻. Función fuerte de la supervisión y de recordar del fracaso.

⑼. Realice el funcionamiento auto para todos los sistemas de planta de mezcla.

⑽. Los datos potentes de la producción preguntan la función, que está para registrar e imprimir datos requeridos.

⑾. Función diagnosing&servicing remota a través de Internet.

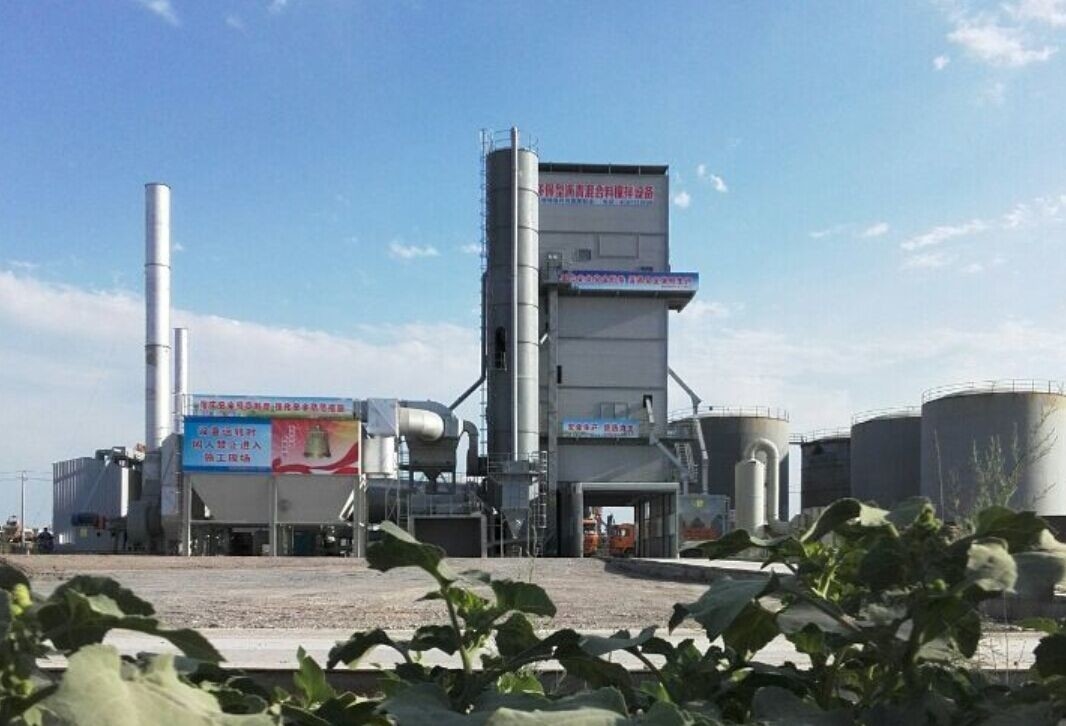

4000 tipo planta caliente del asfalto de la mezcla con la función de la protección del dispositivo de seguridad de la hornilla de ignición auto

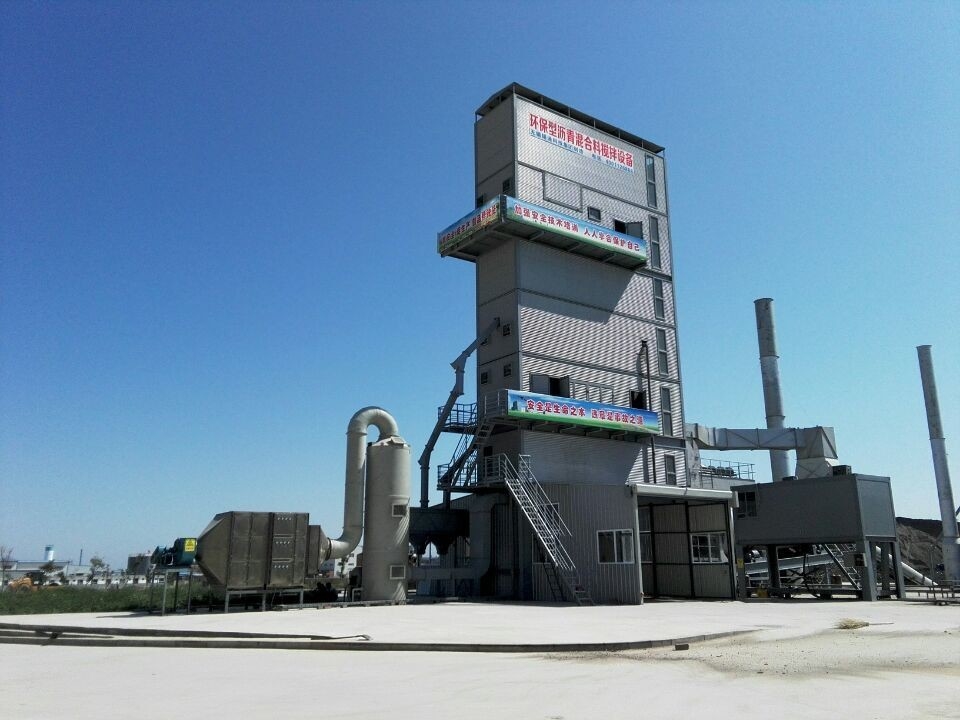

4000 tipo planta caliente del asfalto de la mezcla con la función de la protección del dispositivo de seguridad de la hornilla de ignición auto

Especificación

No. Nombre Cantidad Observación
A Sistema de abastecimiento de polvo global frío
1 16m3Integrated tipo tolva global fría del polvo (dos con el vibrador de la pared) 6 sistemas con el dispositivo de alarma vacío de la tolva
2 Alimentador de la correa de la falda 6 sistemas convertidor de frecuencia
3 Transportador de correa colectivo 1 sistema
4 Transportador de correa de la cuesta 1 sistema
B Secador y hornilla para el agregado
1 Secador 1 sistema Cubierta del acero inoxidable afuera para la preservación del calor
2 Sistema lubricante progresivo 2sets YUGO
3 Aceite de la hornilla (pesado, residual) 1 sistema HORNILLA ZZR4000 DE DIGI
4 el tanque del diesel 50T 1pc
C Alzamiento material caliente
1 Alzamiento material de piedra 1 sistema
D Sistema de mezcla de la torre
1 tamiz vibratorio del Gemelo-eje 1 sistema Frío que clava la tecnología, transporte de NSK
2 Compartimiento global caliente (6 compartimientos) 1 sistema Cubierta de acero para la preservación del calor, indicador del color de posición continuo
3 Medición de piedra del material 1 sistema Sensor de Toledo
4 Medición fina del material 1 sistema Sensor de Toledo
5 Medición del asfalto 1 sistema Sensor de Toledo
6 Bomba de rociadura medidora del asfalto 1 sistema
7 Transportador de tornillo material fino 1 sistema Italia WAM
8 El tanque de mezcla 1 sistema
9 Sistema lubricante progresivo 1 sistema YUGO
10 Marco principal equipado de la verja de la plataforma, de la escalera, de la barandilla y del guardia 1 sistema Tipo del envase, vivienda cerrada
E Almacenamiento del polvo y sistema minerales e inútiles de la transportación
1 Compartimiento de almacenamiento mineral del polvo (75m3) 1set Con el arco-triturador del WAM y la alarma acustóptica del desbordamiento
2 Compartimiento de almacenamiento reclamado del polvo (50m3) 1set Con el arco-triturador
3 Hoister inútil del polvo 1set
4 Transportador de tornillo 3sets Transporte el polvo inútil al hoister
5 Transportador de tornillo 2sets Medición material fina, Italia WAM
6 Transportador de tornillo 1set Descarga inútil del polvo
7 Válvula de mariposa 3sets Italia WAM
F Sistema del colector de polvo
1 Colector primario de la cubierta del volute 1set
2 Transportador de tornillo 1set Al hoister global caliente
3 Colector secundario del bolso (el aire lava) 1set Bolso de Nomex, enjuague del aire
4 Fan del proyecto, trayectoria del humo y chimenea 1set Arrancador suave de ABB
5 Actuador eléctrico de la puerta de aire 1set
G Sistema de control neumático
1 Parte neumática 1set
2 Compresor del tornillo 1set Alemania
3 Bolso del almacenamiento de aire 2pcs 1 para la hornilla principal
4 Sitio de compresor de aire 1 sistema
H Sistema de control electrónico
1 Sitio de operación eléctrico (con 2 condiciones del aire) 1set
2 Sistema de control informático (PC doble, monitor doble, control doble) 1set PLC de Mitsubishi
I Sistema del almacenamiento del producto final
1 compartimiento acabado 220T (con guarde el dispositivo caliente) 1 sistema Dispositivo del anti-aislante del deseo
2 Vehículo del tránsito (carretilla) y sistema de la bobina 1 sistema Control de frecuencia de Yaskawa
J Calefacción del asfalto y sistema del almacenamiento
1 Horno de aceite termalde YYW-1200Y (100kilocalorías) 1set
2 Hornilla diesel importada 1set
3 compartimientos des alta temperatura del asfalto 50T 4pcs
4 el tanque de la recepción del asfalto 2T 2pcs
5 Bomba del asfalto 3sets
6 Sistema de control termal de horno de aceite (automáticos llenos) 1set
7 Oleoducto termal del asfalto 1set Con la planta de QLB-4000model
