Lugar de origen: | China |
---|---|
Nombre de la marca: | Xitong |
Certificación: | CE/CNAS/SGS/ISO |
Número de modelo: | QLB-HX |
Cantidad de orden mínima: | 1 set |
Precio: | negotiation |
Detalles de empaquetado: | Embalaje desnudo en la nave a granel |
Tiempo de entrega: | 2 meses después de la señal recibida |
Capacidad de la fuente: | 12 sistemas por mes |
de salida: | 160tph | modelo: | QLB-2000 |
---|---|---|---|
tolva de planta: | 5 unidades | Horno de Thermol: | 500,000KCAL |
la altura de alimentación agregada: | los 3.11m | El tanque del asfalto: | medidor de 3pcs / 30Cubic |
temporeros máximos.: | 280℃ | Anchura de la correa: | 600 mm |
Alta luz: | planta caliente de la mezcla del asfalto,planta caliente de la mezcla del betún |

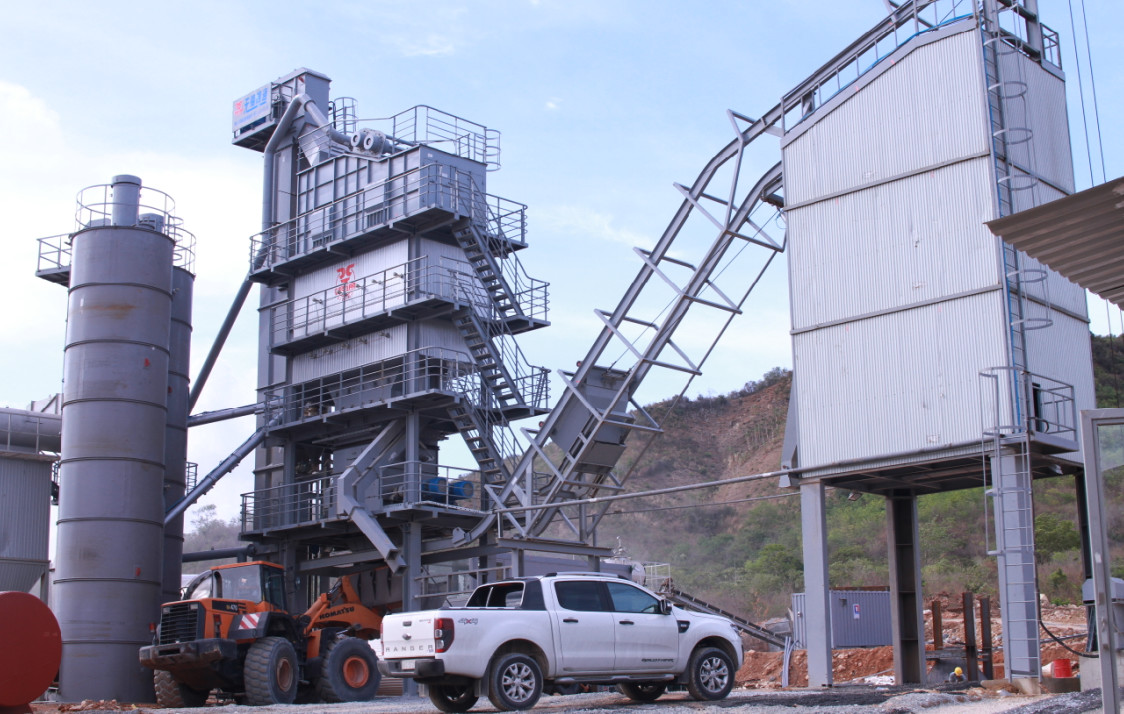

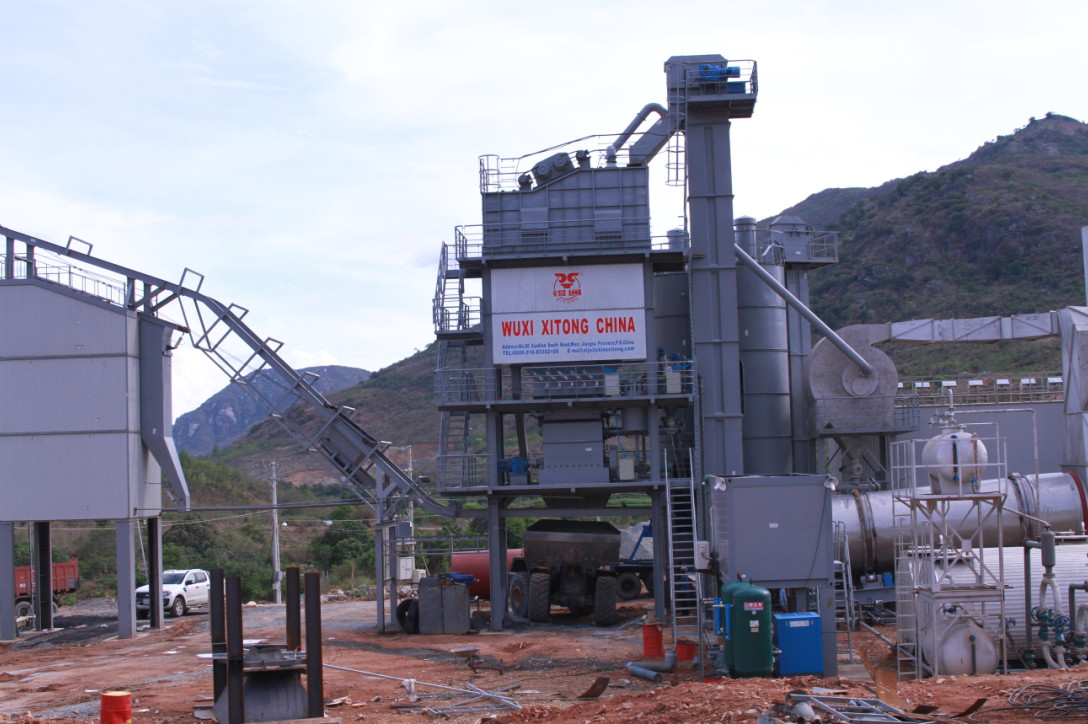

planta caliente del asfalto de la mezcla del control del ruido 70DB con el cambio stepless de la velocidad para la alimentación de la correa
Operación de sistema de control
Este artículo incluye principalmente el contenido siguiente:
a. Electrifique el sistema.
b. Módulo de funcionamiento Choose del sistema.
c. Controle el arranque del sistema.
d. Fije el parámetro de la operación.
e. Maneje el procedimiento de la ignición de la hornilla.
f. Maneje el arranque de la tolva fría y el ajuste de la cantidad de alimentación.
g. Maneje la elevación del producto final.
h. Pare el sistema.
El contenido siguiente ilustrará los métodos de la operación de cada sección por separado.
⑴. Electrifique el sistema
La electrificación del sistema se debe ejecutar según los pasos siguientes estrictamente:
Cerrado en la fuente de tuberías adentro en el gabinete de distribución. El indicador luminoso del poder será aligerado, y el voltímetro indicará el voltaje de 380.
Electrifique todos los interruptores de la aire-rotura de cada electromotor.
Presione el interruptor dominante en el gabinete de control para electrificar el circuito secundario.
Encienda el ordenador e incorpore el sistema de la operación.
Después de inicio, incorpore la operación del paso siguiente cuando el sistema trabaja bien. Si hay alguna anormalidad, párela y haga que sea mantenida por el hombre de mantenimiento, y recomience el sistema después de que se elimine la falta.
⑵. Fije el módulo de operación
Antes de la operación, es necesario elegir el modo de operación, y este sistema podría trabajar en cualquier modo.
Control manual para la operación del panel.
Automatización para la operación del panel.
Control automático para la operación del interfaz del ordenador.
Hay relevante seleccionando la llave del modo de operación de sistema en el interfaz de control. Haga clic la llave del modo-control con el ratón para comenzar el modo de operación relevante. El modo manual se utiliza principalmente para eliminar errores y la eliminación de la falta. Durante la operación normal, utilice el modo automático sobre todo.
⑶. Comience el sistema de control.
Después de acabar los pasos de la parte superior, el sistema de control comienza a trabajar.
En primer lugar, apague el regulador de la aire-puerta del extractor para reducir la corriente del arranque. Ponga en marcha el compresor de aire. Entonces, elija el modo de lanzamiento automático para el electromotor en el interfaz de control, y el electromotor empezará para arriba en orden por consiguiente.
El proceso automático terminará el arranque ordinal de los equipos siguientes:
Mezclador.
Pantalla
Elevadores de cubo globales.
Elevadores de cubo del llenador.
Fan secundaria
Secador
Transportador de correa NO.2
Transportador de correa NO.1
Transportador de tornillo de llenador
Transportador de tornillo de llenador de la cal.
Válvula de la ceniza.
Transportador de tornillo del Noumenon.
Llenador inútil que descarga el transportador de tornillo.
Válvula del barrendero del plumero.
Pulse la tecla de la ‘parada’, el sistema será parado según el orden de detención.
Transportador colectivo para la planta de mezcla del asfalto en el machanism de alimentación frío (agregado crudo)
ARTÍCULO | Mecanismo | NOMBRE DE PARTE | CANTIDAD | Espec. |
1 |
Transportador colectivo
|
tambor de conducción | 1 | |
2 | reductor de velocidad | 1 | BWD13-17-7.5Kw | |
3 | conducción | 1 | P=25.4 | |
4 | el llevar | 2 | F90610 | |
5 | cadena | 1 | P=25.4 | |
6 | rueda conducida del piñón | 1 | P=25.4 | |
7 | rodillo de goma | 2 | ||
8 | baje el rodillo de ayuda | φ76 L=895 | ||
9 | banda transportadora | 1 | B=800 L =45200 | |
10 | tambor conducido | 1 | ||
11 | el llevar | 2 | K90610 | |
12 | tornillo de reglaje | 2 | ||
13 | rodillo de ayuda superior | φ76 L=280 |
