Lugar de origen: | China |
---|---|
Nombre de la marca: | Xitong |
Certificación: | CE/CNAS/SGS/ISO |
Número de modelo: | QLB-HX |
Cantidad de orden mínima: | 1 set |
Precio: | negotiation |
Detalles de empaquetado: | Embalaje desnudo en la nave a granel |
Tiempo de entrega: | 2 meses después de la señal recibida |
Capacidad de la fuente: | 12 sistemas por mes |
Pesaje material: | Multi-seguimiento/remuneración auto | de salida: | 320t/h |
---|---|---|---|
Quemador: | Tipo de atomización del aire | bomba de alimentación: | metro cúbico 50 |
Empleo del área: | 2028 metros cuadrados | Peso muerto: | 430T |
Consumo diesel: | 6.5kg | Purificación: | plasma/carbono activado |
Alta luz: | planta caliente del betún de la mezcla,planta caliente de la mezcla del asfalto |

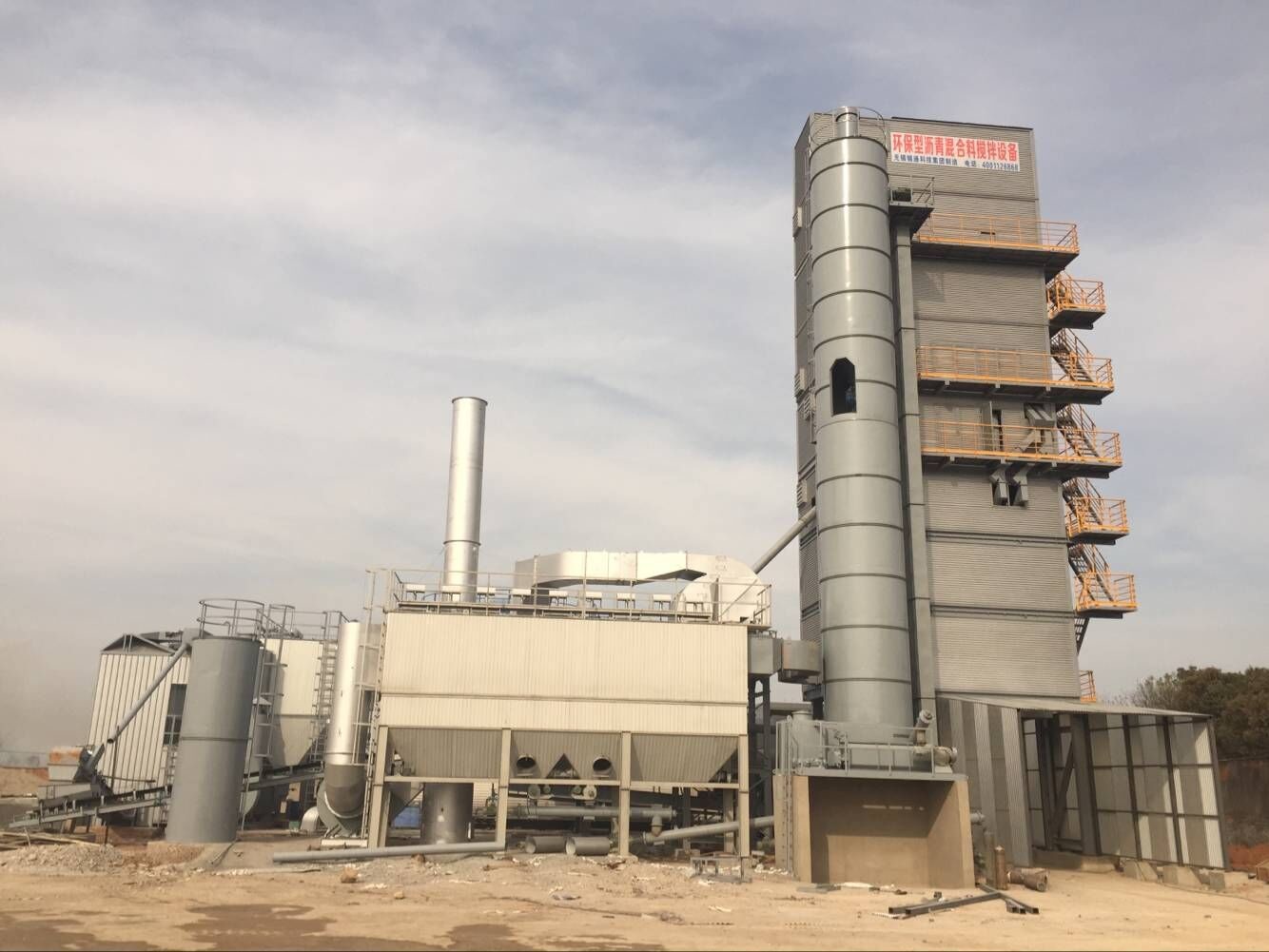

350t/h que alzan la tolva mecanografían a cubo global la planta caliente del asfalto de la mezcla con el reductor eje-montado del engranaje
A. Constitution y función del sistema
⑴. Unidad central de proceso: El sistema de control contiene 1 sistema de PLC de Mitsubishi, un ordenador de control de la industria de Advantech, ji Mei que pesa los metros, sensores medidores de Toledo, regulador de la aire-puerta, transductor y los componentes eléctricos etc. de la baja tensión además, también equipa el teclado, el ratón, el monitor de color y a la impresora relevantes.
⑵. Unidad de control de pesaje global caliente: el anuncio de la fórmula de 5 grados, raciona automáticamente según valor de precolocación. Racione el agregado con el primer entonces modo de medición meticuloso precipitado, a saber control de puerta grande y pequeño. Los controles informáticos la remuneración global overweighed con de medio valor cada vez, haciendo la ración más exacta. Material de abastecimiento Allow manualmente al mismo tiempo. Cuando aparece el exceso de peso, la unidad de control medidora del asfalto trabajará automáticamente añadiendo el 10% al valor presetted del porcentaje del asfalto. Al mezclar y añadiendo el asfalto, el ordenador calculará la cantidad basada automáticamente en la cantidad gruesa de agregado y de llenador y el ratio del aceite y de la piedra, así asegurar el ratio del asfalto absolutamente. Cuando aparece el exceso de peso, el ordenador alarmará y dará señales.
⑶. La unidad de control medidora del llenador: Decida la lista del ratio de llenador, y calcule la cantidad del llenador automáticamente según la lista. Durante la ración, pese añadido y abone automáticamente el llenador con cal en lotes. Cuando aparece el sobrecargar, el ordenador alarmará y dará señales.
⑷. Unidad de control de alimentación fría: el sistema de alimentación frío introduce el transductor para alcanzar la sincronización stepless. El operador entra el porcentaje deseado en primer lugar, después, el control informático la ración del material frío según el valor preseted después de encendido, y alcanza la función del ajuste del porcentaje para la sola tolva o cinco tolvas simultáneamente.
Especificación
No. | Nombre | Cantidad | Observación |
A | Sistema de abastecimiento de alimentador frío | ||
1 | 16m3Integrated tipo tolva de tierra global cruda (dos con el vibrador de la pared) | 6 sistemas | con vaciar el dispositivo de alarma |
2 | Alimentador de la correa de la falda | 6 sistemas | transductor de la frecuencia |
3 | Transportador de correa de la colección | 1 sistema | |
4 | Transportador de correa de alimentación | 1 sistema | |
B | Tambor secador y hornilla para el agregado | ||
1 | Cilindro secador | 1 sistema | Cubierta del acero inoxidable afuera para el aislamiento de calor |
2 | Sistema lubricante progresivo | 2sets | YUGO |
3 | Aceite de la hornilla (pesado, residual) | 1 sistema | HORNILLA ZZR4000/Canada de DIGI |
4 | el tanque del diesel 50T | 1pc | |
C | Elevador global caliente | ||
1 | Alzamiento material de piedra | 1 sistema | |
D | Sistema de mezcla de la torre | ||
1 | tamiz vibratorio del Gemelo-eje | 1 sistema | Frío que clava la tecnología, transporte de NSK |
2 | Silo global caliente del almacenamiento (6 unidades) | 1 sistema | Cubierta de acero para la preservación del calor, indicador del color de posición continuo |
3 | Pesaje caliente del agregado | 1 sistema | Sensor de Toledo |
4 | Pesaje del llenador | 1 sistema | Sensor de Toledo |
5 | Pesaje del asfalto | 1 sistema | Sensor de Toledo |
6 | Asfalto que pesa la bomba de rociadura | 1 sistema | |
7 | Transportador de tornillo de Fillerl | 1 sistema | Italia WAM |
8 | Mezclador | 1 sistema | |
9 | Sistema lubricante progresivo | 1 sistema | YUGO |
10 | Marco principal equipado de la verja de la plataforma, de la escalera, de la barandilla y del guardia | 1 sistema | Tipo del envase, vivienda cerrada |
E | Almacenamiento del polvo y sistema minerales e inútiles de la transportación | ||
1 | Compartimiento de almacenamiento mineral del polvo (75m3) | 1set | Con el arco quebrado del WAM y la alarma de la sonido-luz del desbordamiento |
2 | Compartimiento inútil del fstorage (50m3) | 1set | Con el arco-triturador |
3 | Hoister inútil del polvo | 1set | |
4 | Transportador de tornillo | 3sets | Transporte el polvo inútil al hoister |
5 | Transportador de tornillo | 2sets | Medición material fina, Italia WAM |
6 | Transportador de tornillo | 1set | Descarga inútil del polvo |
7 | Válvula de mariposa | 3sets | Italia WAM |
F | Sistema del colector de polvo | ||
1 | Colector primario de la cubierta del volute | 1set | |
2 | Transportador de tornillo | 1set | Al hoister global caliente |
3 | Colector secundario del bolso (el aire lava) | 1set | Bolso de Nomex, enjuague del aire |
4 | Fan del proyecto, trayectoria del humo y chimenea | 1set | Arrancador suave de ABB |
5 | Actuador eléctrico de la puerta de aire | 1set | |
G | Sistema de control neumático | ||
1 | Parte neumática | 1set | |
2 | Compresor de aire | 1set | Alemania |
3 | Bolso del almacenamiento de aire | 2pcs | 1 para la hornilla principal |
4 | Sitio de compresor de aire | 1 sistema | |
H | Sistema de control electrónico | ||
1 | Sitio de operación eléctrico (con 2 condiciones del aire) | 1set | |
2 | Sistema de control informático (PC doble, monitor doble, control doble) | 1set | PLC de Mitsubishi |
I | Sistema del almacenamiento del producto final | ||
1 | compartimiento acabado 220T (con guarde el dispositivo caliente) | 1 sistema | Dispositivo del anti-aislante del deseo |
2 | Vehículo de transferencia (carretilla) y sistema de enrrollamiento | 1 sistema | Control de frecuencia de Yaskawa |
J | Calefacción del asfalto y sistema del almacenamiento | ||
1 | Caldera del aceite de la transferencia de calor de YYW-1200Y (1.000.000 kilocalorías) | 1set | |
2 | Hornilla diesel importada | 1set | |
3 | los tanques des alta temperatura del asfalto 50T | 4pcs | |
4 | el tanque de la recepción del asfalto 2T | 2pcs | |
5 | Bomba del asfalto | 3sets | |
6 | Sistema de control de la caldera del aceite de la transferencia de calor (automáticos llenos) | 1set | |
7 | Oleoducto termal del asfalto | 1set | Con la planta del modelo QLB-4000 |
