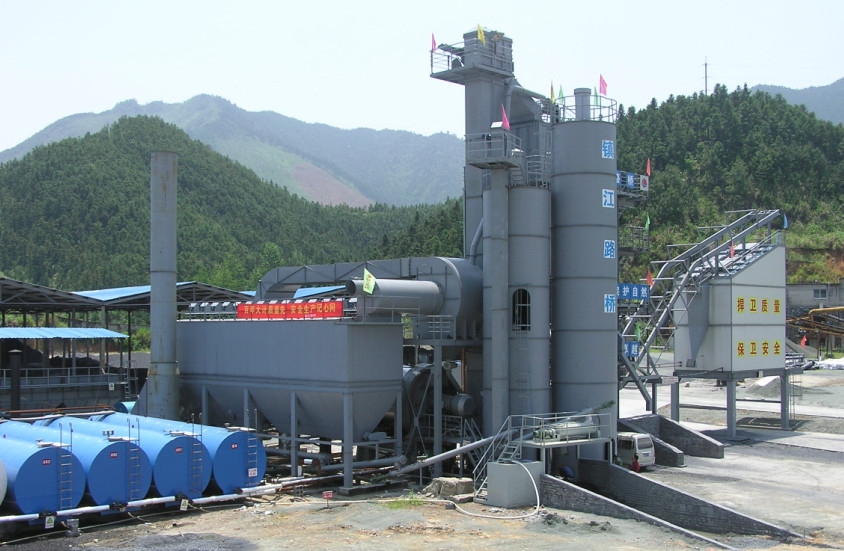

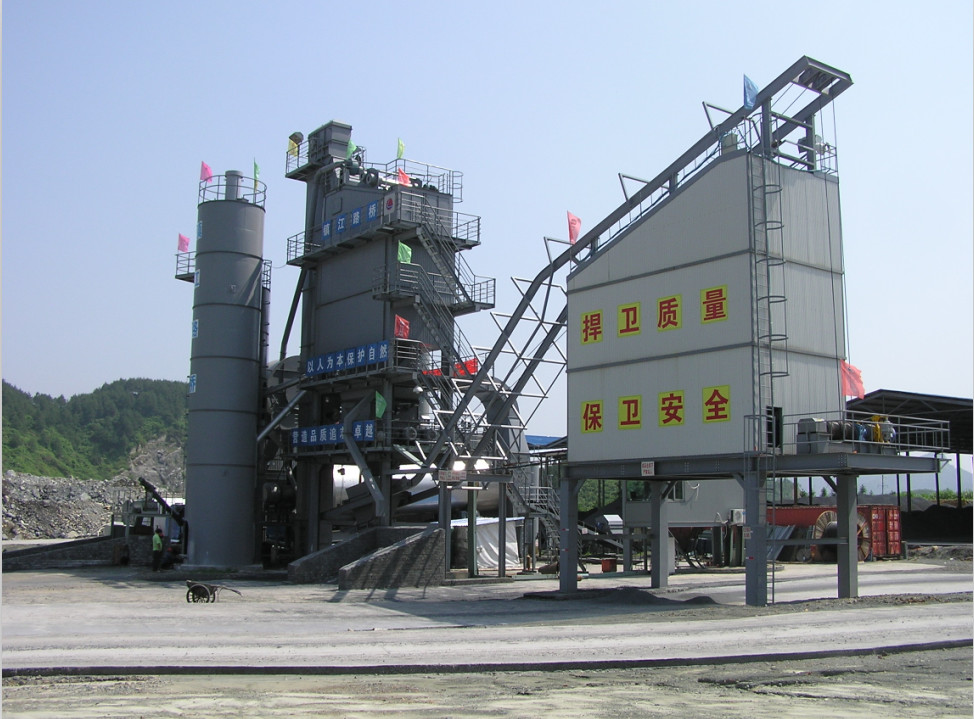

interfaz de reciclaje caliente de la planta de mezcla del asfalto del tanque de almacenamiento del betún 50000L reservado

small.img.alt
small.img.alt small.img.alt
Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnuda
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Capacidad de la fuente: 10 juegos por mes
Mejor precio Contactar ahora
Información detallada
Tipo: Fijo Poder total: 680kw
Intervalo de mezcla: 45 segundos Del tanque de diesel: 50t
Consumo de combustible: ≤6.5kg/t Altura del cargamento del camión: los 3.8m
Compartimiento del producto final: 100t Elevador caliente: 260tph
El tanque del betún: 50t
Alta luz:

planta global del asfalto

,

material de construcción de la carretera

Descripción de producto

SMA y el interfaz de reciclaje caliente reservaron el tipo forzado planta de procesamiento por lotes por lotes del asfalto con el tanque de almacenamiento del betún 50000L



Llenador que pesa en torre de mezcla del equipo de mezcla del asphaht inmóvil del betún



A. Summarization

Hay dos sistemas de abastecimiento del llenador, que entregan el llenador y abonan el llenador con cal.

⑴. Sistema de abastecimiento del llenador

llenador: → del transportador de tornillo del → del transportador de la ración del → de la tolva del transion del → del elevador de cubos del → del transportador de tornillo del → de la tolva de almacenamiento que pesa la tolva

En el mercado del último el transportador de tornillo instaló una válvula de mariposa neumática, que controla la cantidad.

⑵. Sistema de abastecimiento del llenador de la cal.

llenador de la cal: → del transportador de tornillo del → del transportador de la ración del → de la tolva del transion del → del elevador de cubos del → del transportador de tornillo del → del baghouse que pesa la tolva.



Indirecta importante

Si el llenador contiene el gran fango, o la mezcla del asfalto se utiliza para la construcción de la carretera, no debe utilizar el llenador. Si no, influenciará la calidad del hormigón del asfalto.



Tolva de almacenamiento de B. Filler

En el top de la tolva del llenador, hay un extractor con el bolso interno, que utilizó para separar el aire de la forma del llenador al añadir el llenador. El bolso en extractor necesita ser aclarado termly.

En superficie inferior el cono de la tolva instaló una amortiguación de aire con resorte del anti-arco hecha por el WAM, que guarda el llenador el descargar libremente. La presión de aire incorpora la amortiguación de aire con resorte debe ser no más que 0,2 Mpa.

Hay una válvula de mariposa manual en la puerta de tolva-descarga, que utilizó para ajustar flujo del llenador.



Elevador de C. Filler

Refiera por favor al capítulo del elevador global caliente en este manual.





interfaz de reciclaje caliente de la planta de mezcla del asfalto del tanque de almacenamiento del betún 50000L reservado

interfaz de reciclaje caliente de la planta de mezcla del asfalto del tanque de almacenamiento del betún 50000L reservado

No. Nombre Cantidad Observación
A Sistema de abastecimiento de polvo global frío
1 12m3 tipo integrado tolva global fría del polvo (dos con el vibrador de la pared) 5 sistemas con functin alarmante del emptyingr
2 Alimentador de la correa 5 sistemas convertidor de frecuencia
3 Transportador de correa colectivo 1 sistema
4 Transportador de correa de la cuesta 1 sistema
B Secador y hornilla para el agregado
1 Secador (fricción conducida) 1set Cubierta del acero inoxidable afuera para la preservación del calor
2 Hornilla 1set Italia EB
3 el tanque del diesel 50T 1 PC
C Alzamiento material caliente
1 Alzamiento material de piedra 1set
D Sistema de mezcla de la torre
1 tamiz vibratorio del Gemelo-eje 1 sistema Frío que clava la tecnología, transporte de NSK
2 Compartimiento global caliente (5 compartimientos) 1 sistema Cubierta de acero para la preservación del calor, indicador de tipo continuo del color
3 Medición global 1 sistema Sensor de Toledo
4 Medición del llenador 1 sistema Sensor de Toledo
5 Medición del asfalto 1 sistema Sensor de Toledo
6 Bomba de rociadura medidora del asfalto 1 sistema
7 Transportador de tornillo 1 sistema Italia WAM
8 El tanque de mezcla (impulsión doble de los reductores) 1 sistema
9 Marco principal equipado de la verja de la plataforma, de la escalera, de la barandilla y del guardia 1 sistema
E Almacenamiento del polvo y sistema minerales e inútiles de la transportación
1 Compartimiento de almacenamiento mineral del polvo (50 m3) 1set Con el arco-triturador del WAM y la alarma acustóptica del desbordamiento
2 Compartimiento de almacenamiento reclamado del polvo (50m3) 1 sistema Con el arco-triturador
3 Hoister inútil del llenador 1 sistema
4 Transportador de tornillo 2 sistemas Del compartimiento inútil del llenador al hoister del llenador
5 Transportador de tornillo 2 sistemas Para el llenador que mide, Italia WAM
6 Transportador de tornillo 1 sistema Descarga inútil del llenador
7 Válvula de mariposa 3 sistemas Italia WAM
F Sistema del colector de polvo
1 Colector primario de la cubierta del volute 1set
2 Colector secundario del bolso (el aire lava) 1set Bolso de Nomex, enjuague del aire
3 Fan del proyecto, trayectoria del humo y chimenea 1set Arrancador suave de ABB
4 Transportador de tornillo   Transportación al hoister global caliente
5 Actuador eléctrico de la puerta de aire 1 sistema
G Sistema de control neumático
1 Piezas neumáticas 1set
2 Compresor de aire 1set
3 Bolso del almacenamiento de aire 1 PC
H Sistema de control electrónico
1 Sitio de operación eléctrico (con 2 condiciones del aire) 1set
2 Sistema de control informático (control doble del par de la PC, monitor doble) 1set PLC de Mitsubishi
I Compartimiento de almacenamiento acabado de la producción
1 compartimiento acabado 160T (con guarde el dispositivo caliente) 1 sistema Dispositivo del anti-aislante del deseo
2 Vehículo del tránsito (carretilla) y sistema de la bobina 1 sistema Control de frecuencia de Yaskawa
K Calefacción del asfalto y sistema del almacenamiento
1 Horno de aceite termal de YYW-900Y (750.000 kilocalorías) 1 sistema
2 Hornilla diesel importada 1 sistema Weishuapt Alemania
3 compartimientos des alta temperatura del asfalto 50T 3 PC
4 el tanque de la descarga del asfalto 2T 1pc
5 Bomba del asfalto 2 sistemas Para la recepción y la alimentación del asfalto
6 Sistema de control termal de horno de aceite (automáticos llenos) 1set
7 Oleoducto termal del asfalto 1set Con la planta de QLB-3000model
