Lugar de origen: | China |
---|---|
Nombre de la marca: | Xitong |
Certificación: | CE/CNAS/SGS/ISO |
Número de modelo: | QLB |
Cantidad de orden mínima: | 1 set |
Precio: | negotiation |
Detalles de empaquetado: | Embalaje desnuda |
Tiempo de entrega: | el mes de /2 de la negociación después de recibió su pago |
Capacidad de la fuente: | 10 juegos por mes |
Tipo: | QLB-3000 inmóvil | Peso muerto: | 300Ton |
---|---|---|---|
Área de tierra: | 2065 metros cuadrados | Tipo del poder: | 380v/50HZ |
Consumo de combustible: | ≤6.5kg/t | bomba de alimentación: | 25 metros cúbicos/hora |
Poder instalado: | 680kw | llenadora de pesaje: | 300KG |
Pesaje del betún: | 300KG | Pesaje global: | 3500kg |
Alta luz: | equipo de construcción de carreteras,material de construcción de la carretera |

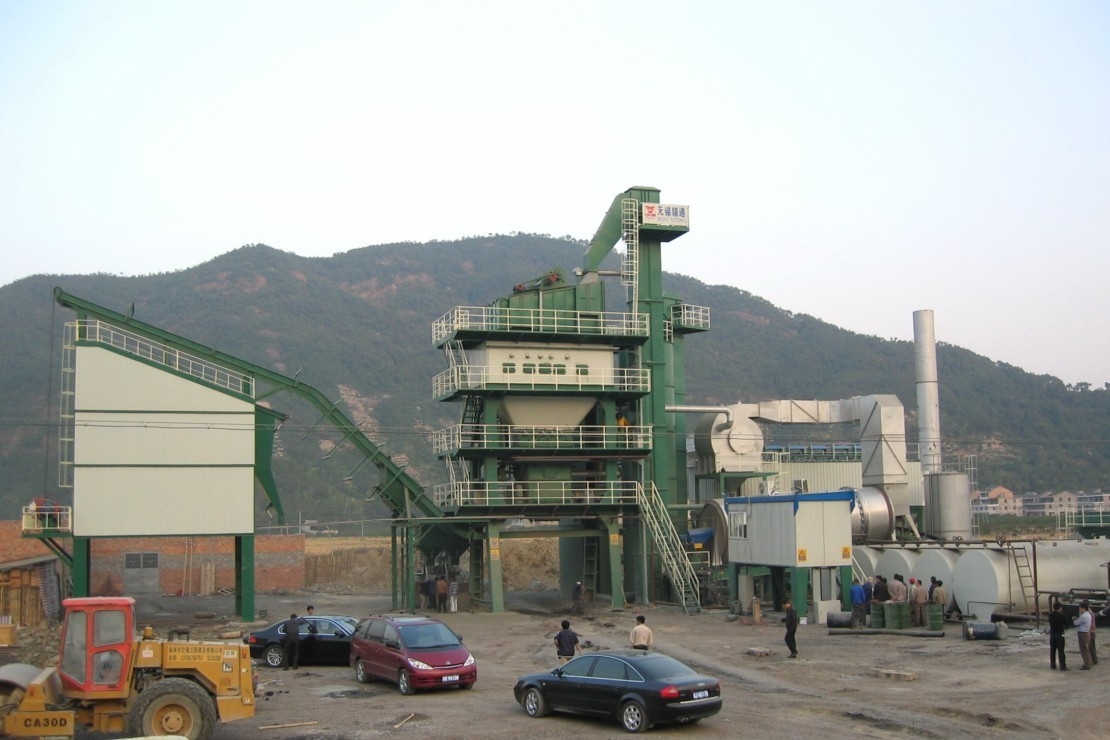

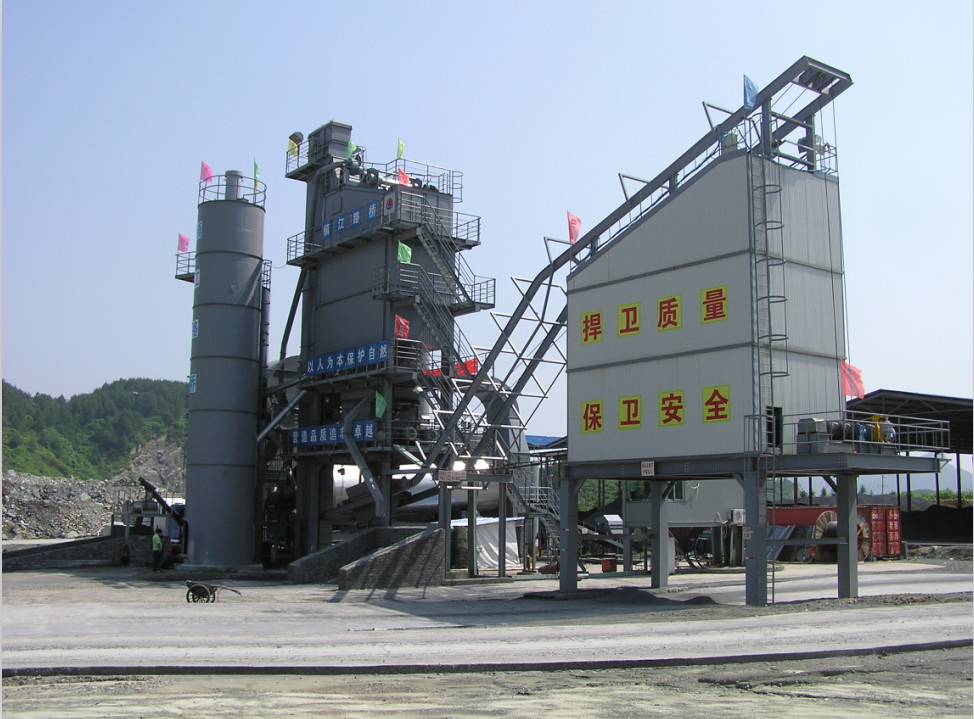

Planta antibloqueo de la mezcla del lote del asfalto de la pantalla con el motor de Italia Oli y el silo global caliente 80T
Pesaje global
Compartimientos del agregado de A. Hot.
5 puertas de descarga están instaladas debajo de compartimientos globales calientes. Cada puerta se controla con 2 aire-cilindros. El pesaje de la precisión se mejora con el pesaje secundario.
Tolva de B. Weighing
El agregado se descarga de compartimientos de almacenamiento caliente a pesar la tolva. El pesaje de la tolva se cuelga al marco de acero a través de los sensores extensibles, que llevan señales al sistema de control.
La puerta que vacia de pesar la tolva es promovida por los aire-cilindros. Los ejes de la puerta no necesitan ninguna lubricación, sino los comprueban cada 6 meses para saber si hay abrasión y los substituyen en caso de necesidad.
Cubierta de C. Dustproof
Hay una cubierta a prueba de polvo entre el pesaje de la tolva, de compartimientos de almacenamiento caliente y del mezclador. La junta tiene una partición hermética suave. La tolva de pesaje no debe topar con la cubierta.
Hay un tubo de escape en la cubierta, que permite que fluya el aire libremente. Cuando el pesaje de la tolva descarga el agregado al mezclador, el aire interno expulsará, para evitar la tolva para sacudir. Compruebe este tubo de escape para saber si hay bloque cada 3 meses.
D. ventana de muestreo
Abra la ventana de muestreo en la junta de cubierta superior, consiga la muestra de cada compartimiento caliente.
Sensor de E. Tensile
3 sensores extensibles cuelgan la tolva de pesaje. Estos sensores no necesitan ningún mantenimiento y ajuste, sino notan los elementos siguientes para garantizar su vida.
Al continuar la tolva de pesaje cercana de la soldadura pese el barril, conectan a tierra el barril para evitar la corriente entra en el sensor.
Cuando continuar mantenimiento, y tiene que quitar pesa la tolva o influencia el sensor, asegura iguales de la reinstalación al estándar anterior, y en un nivel, atornilla abajo de todas las tuercas de fijación
El control pesa la tolva para la piedra fina o el de corral que influencian la mudanza de la tolva.
No. | Nombre | Cantidad | Observación |
A | Sistema de abastecimiento de polvo global frío | ||
1 | 12m3 tipo integrado tolva global fría del polvo (dos con el vibrador de la pared) | 5 sistemas | con el dispositivo de alarma vacío de la tolva |
2 | Alimentador de la correa | 5 sistemas | convertidor de frecuencia |
3 | Transportador de correa colectivo | 1 sistema | |
4 | Transportador de correa de la cuesta | 1 sistema | |
B | Secador y hornilla para el agregado | ||
1 | Secador (fricción conducida) | 1set | Cubierta del acero inoxidable afuera para la preservación del calor |
2 | Hornilla | 1set | Italia EB |
3 | el tanque del diesel 50T | 1 PC | |
C | Alzamiento material caliente | ||
1 | Alzamiento material de piedra | 1set | |
D | Sistema de mezcla de la torre | ||
1 | tamiz vibratorio del Gemelo-eje | 1 sistema | Frío que clava la tecnología, transporte de NSK |
2 | Compartimiento global caliente (5 compartimientos) | 1 sistema | Cubierta de acero para la preservación del calor, indicador de tipo continuo del color |
3 | Medición global | 1 sistema | Sensor de Toledo |
4 | Medición del llenador | 1 sistema | Sensor de Toledo |
5 | Medición del asfalto | 1 sistema | Sensor de Toledo |
6 | Bomba de rociadura medidora del asfalto | 1 sistema | |
7 | Transportador de tornillo | 1 sistema | Italia WAM |
8 | El tanque de mezcla (impulsión doble de los reductores) | 1 sistema | |
9 | Marco principal equipado de la verja de la plataforma, de la escalera, de la barandilla y del guardia | 1 sistema | |
E | Almacenamiento del polvo y sistema minerales e inútiles de la transportación | ||
1 | Compartimiento de almacenamiento mineral del polvo (50 m3) | 1set | Con el arco-triturador del WAM y la alarma acustóptica del desbordamiento |
2 | Compartimiento de almacenamiento reclamado del polvo (50m3) | 1 sistema | Con el arco-triturador |
3 | Hoister inútil del llenador | 1 sistema | |
4 | Transportador de tornillo | 2 sistemas | Del compartimiento inútil del llenador al hoister del llenador |
5 | Transportador de tornillo | 2 sistemas | Para el llenador que mide, Italia WAM |
6 | Transportador de tornillo | 1 sistema | Descarga inútil del llenador |
7 | Válvula de mariposa | 3 sistemas | Italia WAM |
F | Sistema del colector de polvo | ||
1 | Colector primario de la cubierta del volute | 1set | |
2 | Colector secundario del bolso (el aire lava) | 1set | Bolso de Nomex, enjuague del aire |
3 | Fan del proyecto, trayectoria del humo y chimenea | 1set | Arrancador suave de ABB |
4 | Transportador de tornillo | Transportación al hoister global caliente | |
5 | Actuador eléctrico de la puerta de aire | 1 sistema | |
G | Sistema de control neumático | ||
1 | Piezas neumáticas | 1set | |
2 | Compresor de aire | 1set | |
3 | Bolso del almacenamiento de aire | 1 PC | |
H | Sistema de control electrónico | ||
1 | Sitio de operación eléctrico (con 2 condiciones del aire) | 1set | |
2 | Sistema de control informático (control doble del par de la PC, monitor doble) | 1set | PLC de Mitsubishi |
I | Compartimiento de almacenamiento acabado de la producción | ||
1 | compartimiento acabado 160T (con guarde el dispositivo caliente) | 1 sistema | Dispositivo del anti-aislante del deseo |
2 | Vehículo del tránsito (carretilla) y sistema de la bobina | 1 sistema | Control de frecuencia de Yaskawa |
K | Calefacción del asfalto y sistema del almacenamiento | ||
1 | Horno de aceite termal de YYW-900Y (750.000 kilocalorías) | 1 sistema | |
2 | Hornilla diesel importada | 1 sistema | Weishuapt Alemania |
3 | compartimientos des alta temperatura del asfalto 50T | 3 PC | |
4 | el tanque de la descarga del asfalto 2T | 1pc | |
5 | Bomba del asfalto | 2 sistemas | Para la recepción y la alimentación del asfalto |
6 | Sistema de control termal de horno de aceite (automáticos llenos) | 1set | |
7 | Oleoducto termal del asfalto | 1set | Con la planta de QLB-3000model |
