Planta de la mezcla del lote del asfalto de la hornilla de combustible del transportador de tornillo tri con la separación del polvo de 0.075m m

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: Embalaje desnuda
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Capacidad de la fuente: 10 juegos por mes
Información detallada
Tipo: compartimiento del producto final puesto aparte Proceso del material: llenador del aggregatea y del sphalt
Válvula de la ceniza: 1.5kw*2 Quemador: Tri combustible
Tolva global: 5 unidades la capacidad de tamizado: más que 260tph
pantalla de la vibración: 5 capas Garantía: 12 meses
control del Equilibrado-proyecto: Auto Medición global: 3500kg
Alta luz:

planta global del asfalto

,

equipo de construcción de carreteras


Descripción de producto

planta de la mezcla del lote del asfalto de la hornilla del trifuel del transportador de tornillo 30tph con la separación del polvo de 0.075m m



Sistema de recogida del polvo:

El sistema de desempolvamiento de dos etapas es aplicado para el polvo eficaz que recoge, que incluye: tipo de la gravedad, y el segundo: tipo del bolso. Se equipa la válvula del aire frío, y el sensor de temperatura se fija, con la función de control auto y el dispositivo de protección secundario (contra de alta temperatura. y de alta temperatura estupendo), que significa---válvula de selector abierta del mezclador del aotu para los temporeros. ajuste en de alta temperatura., mando temporizado la hornilla contra temperatura estupenda, proteger el bolso.



Marco de mezcla principal:



El marco de mezcla principal es montado por el envase-tipo/la sección en contenedor, que se compone del sistema de vibración, sistema de detección, sección global caliente del almacenamiento, sección del almacenamiento del cono para el piso global, de mezcla caliente, capa del portador (recoger la mezcla lista del betún y enviarla al compartimiento del producto final), sensor de Toledo es aplicado para medir de materiales y los reductores horizontales del eje del doble se utilizan para el proceso de mezcla





Centro cerebral de la planta de mezcla entera--- sistema de control central:

Utilice principalmente los componentes electrónicos de schneider como componentes principales para asegurar durabilidad y estabilidad, para todas las partes en sala de control, el 98% cuyo se importan originalmente para asegurar la mejor calidad, PLC de Mitsubishi podría realizar libremente cambian entre el modelo auto, semi-auto y manual completo; IPC podría realizar la impresión de datos en tiempo real del producto, y fecha con certeza tiempo o el período se podría buscar e imprimir fácilmente para el control. La lengua multy de las ayudas de sistema, que podría también fácilmente swithch por un solo tecleo durante la producción. El control de procesos operativos dinámico refleja simultáneamente proceso de trabajo por el vídeo virtual dinámico, tiene la función de la entrada de la fórmula, almacenamiento de la fórmula, carga por teletratamiento de la fórmula, transferencia directa y adquiere tiempo, el ajuste, la enmienda del salpicón de la mosca, diagnósticos de autoprueba, fracaso, la advertencia, la protección del dispositivo de seguridad y el almacenamiento de datos de la producción, al azar y libremente busca, los pregunta e imprime.

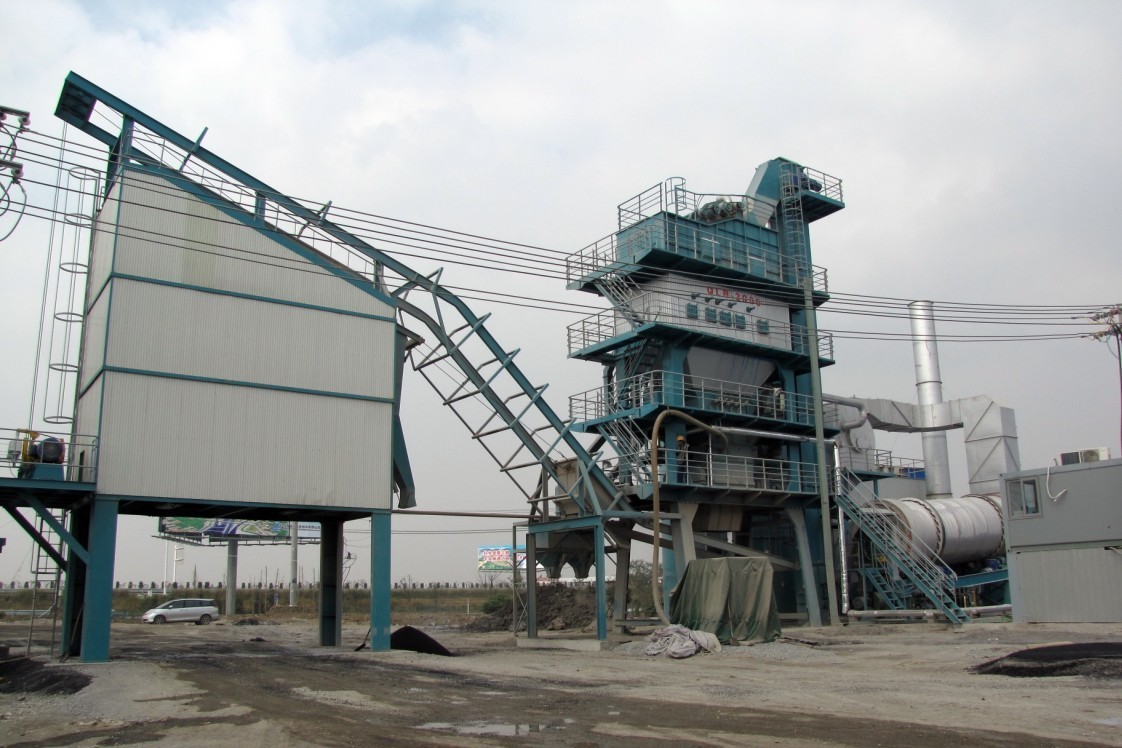

Planta de la mezcla del lote del asfalto de la hornilla de combustible del transportador de tornillo tri con la separación del polvo de 0.075m m

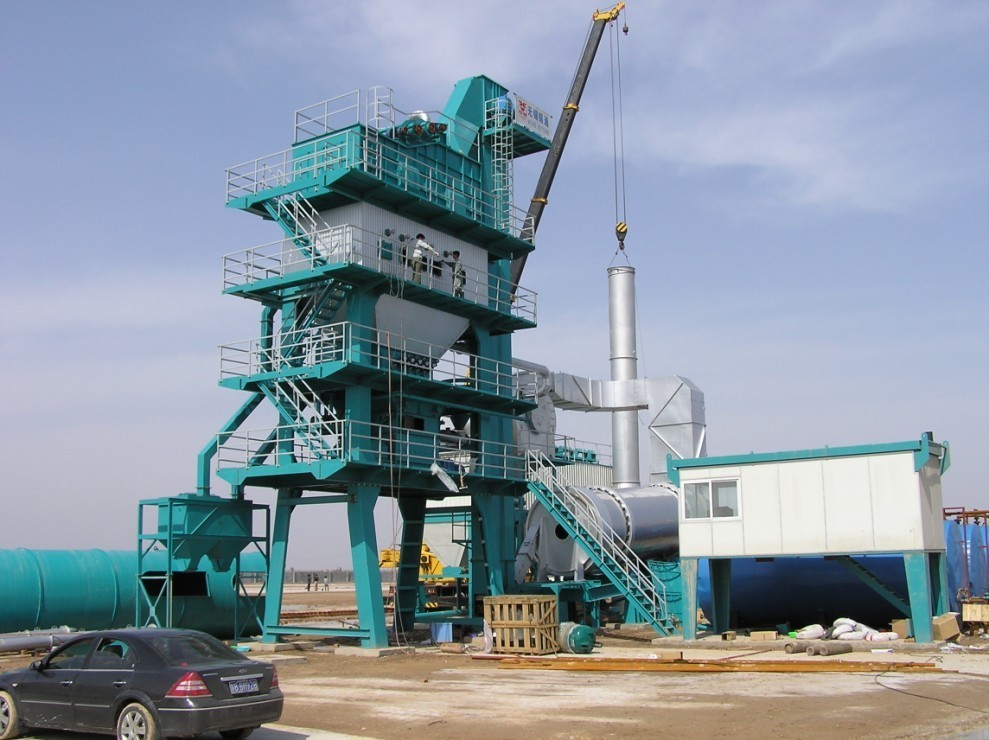

Planta de la mezcla del lote del asfalto de la hornilla de combustible del transportador de tornillo tri con la separación del polvo de 0.075m m





Modelo
QLB-3000
outputCapacity nominal (contenido de agua del agregado los 3%)
240t/h
Poder total de la instalación
≈680kw
Silo frío del alimentador
Volumen del número x
³ de los 5x12m
Control del alimentador
control de la Vari-frecuencia
Tambor secador
Diámetro Φ
Φ2.75m
Longitud
los 9m
Conduzca el poder
4x22kw
Tipo de impulsión
Impulsión de la fricción
Tipo del combustible
Gas diesel del aceite pesado/de la naturaleza
Capacidad de sequía
- Humedad el Content3%
260t/h
- Contenido de agua el 5%
240t/h
Casa del bolso
Método de recogida del polvo
pre-separador (del 1r paso) y casa de filtración del bolso (del 2do paso) (fan de proyecto inducido, vuelta de soplo del aire)
Área de filtración
1000㎡
Material del bolso de filtro
Fieltro de la aguja de Du Pont TAMAX
Torre principal
El defender
5
Área de investigación
36㎡
Cantidad caliente del compartimiento
5
Volumen caliente del compartimiento
³ de los 80m
Pesaje global
3x3.5t
Pesaje del llenador
3x600kg
Pesaje del betún
3x300kg
Exactitud de pesaje global
el <±0.1% (parásitos atmosféricos), los <±1.0% (dinámicos)
Llenador que pesa exactitud
el <±0.16% (parásitos atmosféricos), los <±1.0% (dinámicos)
Betún que pesa exactitud
el <±0.18% (parásitos atmosféricos), los <±0.5% (dinámicos)
Poder de mezcla
2x45kw
Capacidad de mezcla
3000kg
Ciclo de mezcla
45s/batch
Escalamiento del llenador &Feeding
Transportador de tornillo en el mezclador entero, diseño de alimentación bien distribuido
Escalamiento del betún &Feeding
medida en dos etapas, espray de alta presión de la atomización con el tubo del espray en el mezclador entero
Mezcla
2 ejes de la mezcla horizontal, dual-motor conducido con el reductor síncrono
Sistema del betún
Aceite para calentar, el tanque horizontal del betún del ³ de los 50m, cantidad de la conducción de calor del tanque modificada para requisitos particulares por la petición del cliente
Sistema del llenador
Compartimiento vertical del llenador de la capa (llenador reciclado del llenador +new)
Sistema de control
Interfaz de la operación
PLC+HMI (estándar)
O control de PLC+PC (opcional)
Cabina de control
los 6mx2.4mx2.5m
Pesaje de Displayer
Llenador/betún globales
Índice ambiental
Densidad del polvo
³ de ≤50mg/Nm
Negrura del humo
Clase 1 de la negrura de Ringelmann
Ruido en cabina de control
≤70dB
