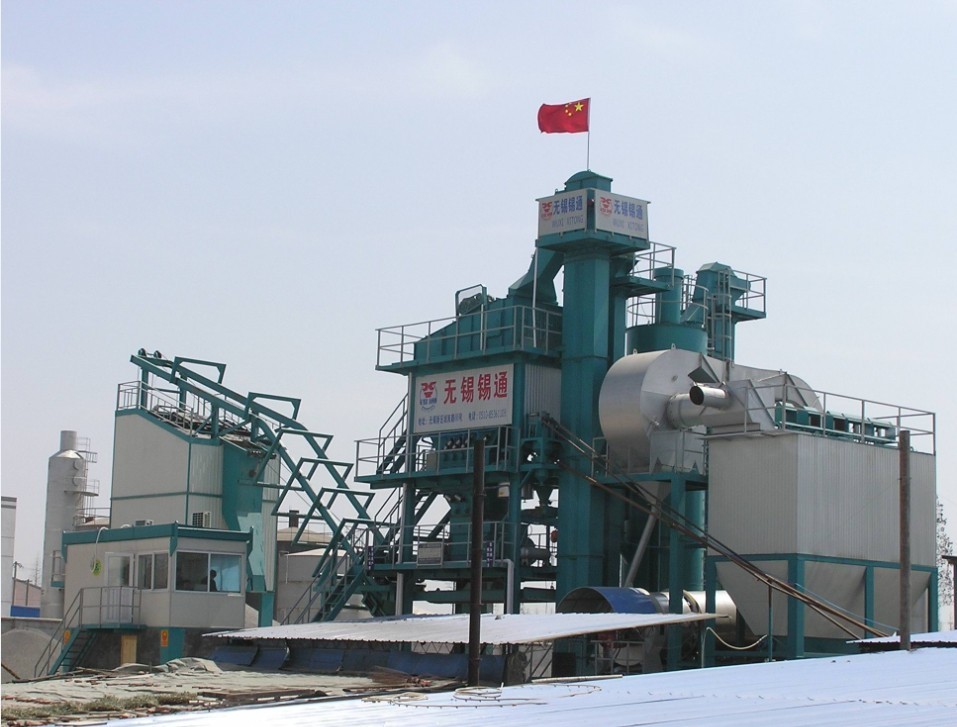

Tipo lateral compartimiento del producto final de 60T toda la planta de mezcla del asfalto con el tanque de almacenamiento del asfalto de 16 toneladas

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Nombre del producto: Planta de mezcla del asfalto Tipo acabado del silo: Tipo lateral
Producción: 80t/h Control de Calidad: Estándar del CE
Poder total: 260KW Lengua de sistema: Inglés/ruso
Control de emisión: Casa del filtro de bolso El peso total: 150t
Alta luz:

Planta del mezclador del asfalto

,

planta de mezcla del betún


Descripción de producto

tipo lateral planta de mezcla del asfalto del compartimiento del producto final de 60T con el tanque de almacenamiento del asfalto 30ton



Descripción para el sistema de calefacción del aspahlt y el sistema del almacenamiento

1,0 calefacción del asfalto y sistema del almacenamiento

Está para el asfalto del almacenamiento y de la calefacción. Equipado del horno de aceite de la transferencia de calor, asfalte el tanque de alta temperatura, el tanque de la descarga, la bomba y la tubería, válvula, reborde, junta metálica del asfalto y así sucesivamente.



1,1 horno de aceite de la transferencia de calor

El horno de aceite de la transferencia de calor adopta el tipo integrado, cuerpo del horno, hornilla, bomba de aceite caliente, el tanque de extensión de alto nivel, el tanque de almacenamiento de aceite y el gabinete bajos todo de la operación están instalados en un chasis del marco de acero para la instalación y el transporte convenientes. Utilice la hornilla completamente auto importada al calor. El sistema de control de caldera adopta el control auto que puede realizar la supervisión y la operación completamente autos para la temperatura, circulación del aceite caliente, nivel de aceite, presión del aceite; la hornilla parará cuando se da la alarma.

Tipo de horno de aceite de la transferencia de calor: YYW-350Y

Capacidad de la fuente del calor: 300,000k/h

Temperatura de trabajo máxima: 280℃

Poder de la bomba de aceite caliente: 11kw×2sets

Transportación de capacidad de la bomba de aceite caliente:: 40m3/h

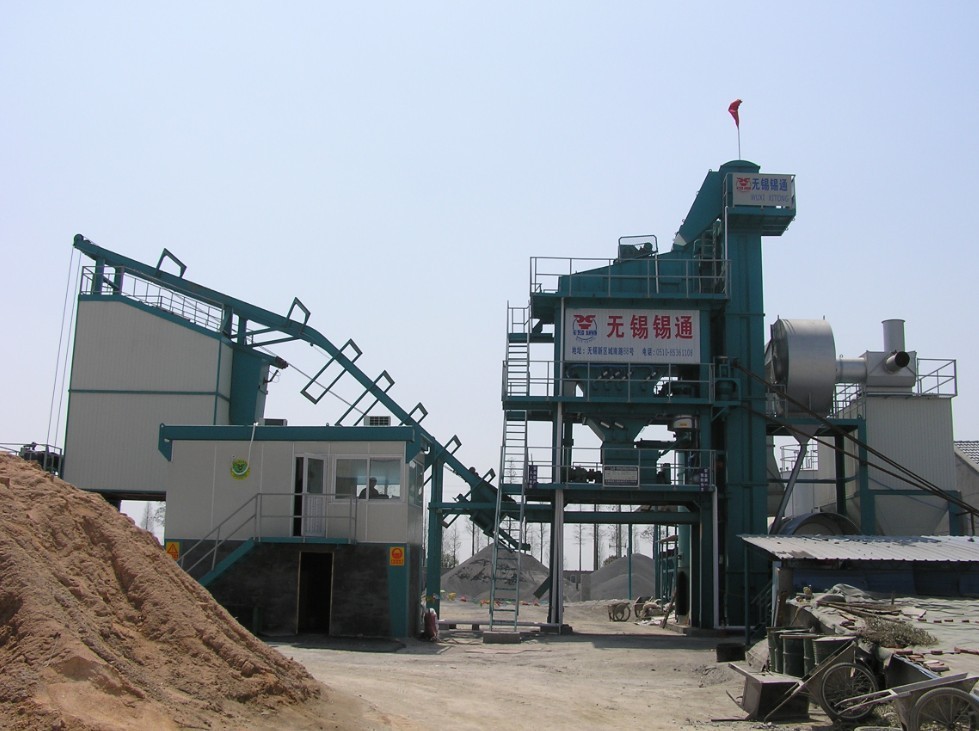

Tipo lateral compartimiento del producto final de 60T toda la planta de mezcla del asfalto con el tanque de almacenamiento del asfalto de 16 toneladas



1,2 el tanque horizontal de la temperatura alta del asfalto

El tanque de almacenamiento de alta temperatura es tipo horizontal del cilindro, bobina del tubo es instalado dentro de él, calentado por el aceite termo, equipó de la escalera, del tubo de escape, de la boca, del metro llano flotante y del termómetro bimetálico. Cubierto con la placa de acero coloreada, el tanque de almacenamiento adopta las roca-lanas para guardar temperatura. La tubería del asfalto tiene válvula de control.

Capacidad del tanque de almacenamiento: 16m3×2pcs



1,3 el tanque de la recepción del asfalto

Para la recepción del asfalto de los camiones volquete, hay bobina del tubo que instala dentro de ella, calentado por el aceite de la transferencia de calor.

Capacidad: 2 m3



1,4 bomba del asfalto

las bombas de 1 asfalto se utilizan en el tanque de la descarga, enviando el asfalto al tanque de almacenamiento relativo; otro transporta el asfalto del tanque de almacenamiento para asfaltar el tanque de pesaje a través de la válvula de tres vías de la preservación neumática del calor.

Bomba de la descarga del aceite del asfalto: kilovatio /flow rate25m3/h de type3QGB80×2-36 /power7.5

Alimentación de aceite del asfalto: mecanografíe 3QGB60×2-46/el poder 5,5 kilovatios/el flujo 15m3/h





2,0 compartimiento de almacenamiento del producto final

El sistema incluye: transportando la carretilla, el carril de guía, compartimiento de la mezcla de la preservación del calor con el indicador llano, resbalando el tipo cubierta superior, el cilindro eléctrico del aire que descarga la preservación de la puerta, de la calefacción eléctrica y del calor que descarga la puerta y el torno con el freno. la capa de la preservación del calor de las Roca-lanas es fija en la pared exterior del compartimiento de almacenamiento, que se cubre con el tipo placa de la tira del color. El cubo de la basura también se equipa.



2,1 compartimiento del producto final de la preservación del calor

Tipo: Solo tipo del compartimiento

Capacidad total del compartimiento: 60t

Descarga de altura: los 3.5m

Tipo de la preservación del calor: el calor preservado por las roca-lanas para la parte superior, calor preservado por el aceite de la transferencia de calor para una parte más inferior, descargando la puerta es calentado por la electricidad.

Transportación de capacidad de la carretilla: 1000kg

Conduzca el poder para el torno: 22kw

Control del torno: Conversión de frecuencia y tracción de regla de la velocidad,

control de colocación del interruptor de proximidad

Tipo del freno: Freno en bloques eléctrico e hidráulico

2,2 cubo de la basura

Capacidad: 4t

El compartimiento del producto final no es conveniente para almacenar la mezcla del asfalto por tiempo largo, sino solamente para proteger, la temperatura drops≤5℃ en 12 horas, no almacena durante 24 horas.

Tipo lateral compartimiento del producto final de 60T toda la planta de mezcla del asfalto con el tanque de almacenamiento del asfalto de 16 toneladas







Especificación



Las series de QLB asfaltan la tabla caliente de la especificación de la planta de la mezcla



Nombre Especificación
Modelo 600 1000 1500 2000 2500 3000
Capacidad de la producción  48tph 80tph 120tph 160tph 200tph 240tph
Volumen frío del compartimiento 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que quita el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Combustible Diesel/masut/gas natural
Volumen/número de compartimiento caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad KG/batch del mezclador 600 1000 1500 2000 2500 3000
Volumen/número del tanque del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Volumen del compartimiento del producto final (T) - 60 100 120 160
Poder total (kilovatios) 185 248 345 470 608 680
