aire del área de filtración 2 de los 710m que lava el tipo planta caliente de la mezcla del betún con el transportador de tornillo del WAM

Informacion basica
Lugar de origen: China
Nombre de la marca: Xitong
Certificación: CE/CNAS/SGS/ISO
Número de modelo: QLB
Cantidad de orden mínima: 1 set
Precio: negotiation
Detalles de empaquetado: CONTENEDOR
Tiempo de entrega: el mes de /2 de la negociación después de recibió su pago
Condiciones de pago: T / T o L / C
Capacidad de la fuente: sistema 8 por mes
Información detallada
Modelo del producto: QLB-2000 Tipo acabado del silo: Tipo lateral
Producción: 90t/h Control de Calidad: Estándar del CE
Elevador caliente: Cadena de vínculo de la placa Método de mezcla: Obligatorio intermitente
Capacidad del tanque de almacenamiento: 106 Método de calefacción: transmisión termal
Alta luz:

todos mezclan la planta del asfalto

,

Planta del mezclador del asfalto


Descripción de producto

el área de filtración 710m2 ventila el enjuague del tipo planta de mezcla del asfalto del filtro de bolso con el transportador de tornillo del WAM



Descpition para el filtro de bolso
1.0 colector de polvo

El colector de polvo se hace de un sistema secundario, el sistema primario es el separador del polvo (colector de la cubierta del volute), y el sistema secundario es el tipo filtro del bolso, que se utiliza para recoger el polvo durante la producción. El sistema incluye la puerta de la ráfaga, la fan del proyecto, la chimenea del extractor y el transportador fríos del llenador que son controlados por el termómetro



1,1 separador del polvo del grano grueso (colector de la cubierta del Volute)

El separador del polvo del grano grueso recoge el polvo del grano grueso (≥0.075mm) por la placa ajustable de la dirección del ángulo con la dirección cambiante súbita del flujo de aire, después envía el polvo al alzamiento global caliente del polvo a través de la tubería del transportador, para asegurar la exactitud del ratio del pequeño agregado en mezcla del asfalto. Saque el polvo que ≤0.075mm esté enviado al colector del bolso.



Funcionamiento de la colección: grano de polvo separado dia.<0.075mm

* eficacia de separación del polvo: el ≥85%

* capacidad del transportador espiral: 25t/h



1,2 colector del bolso

El colector encajonado del bolso está de estructura del sub-cuarto, hay bolso de filtro de la fibra apoyado por el marco de acero en cada sub-cuarto, el bolso se hace del material de Nomex, en la boca del bolso hay hebilla de la primavera para el fácil de fijar y el buen aislamiento; ventile el enjuague del sistema s fijado en la parte superior de cada sub-cuarto, cuyo es principio de funcionamiento: a través del movimiento del aire-cilindro, el sentido de chorro de aire será cambiado dependiendo de diferencia de la presión, el enjuague del sistema pasa la circulación de aire exterior reverso a través del bolso de filtro para hacer que el polvo cae abajo, después envía el polvo del extractor a los compartimientos de almacenamiento a través de transportador espiral y del alzamiento reclamado del polvo, o drena el transportador espiral directo exterior del polvo (generalmente en caso que el contenido de polvo sea alto o grande en el polvo reclamado).

La puerta fría de la ráfaga es fija en el extremo de la entrada de aire del colector del bolso, cuando la temperatura del polvo sube sobre temperatura de trabajo del sistema (menos que 160℃), él se abrirá automáticamente para guardar el trabajo seguro del bolso normalmente. Pues la temperatura del polvo sube sobre que límite, la hornilla cerrará automáticamente.

Tipo: Enjuague

* tamaño del bolso de filtro: 710m2 (bolso hecho por Du Pont, los E.E.U.U. de Nomex)

* temperatura de la operación normal: 100~160℃

* temperatura máxima de la transición (resistencia) del bolso: 220℃

* transportador de tornillo: 3kw×2

* válvula de la ceniza: 1,5 kw×2

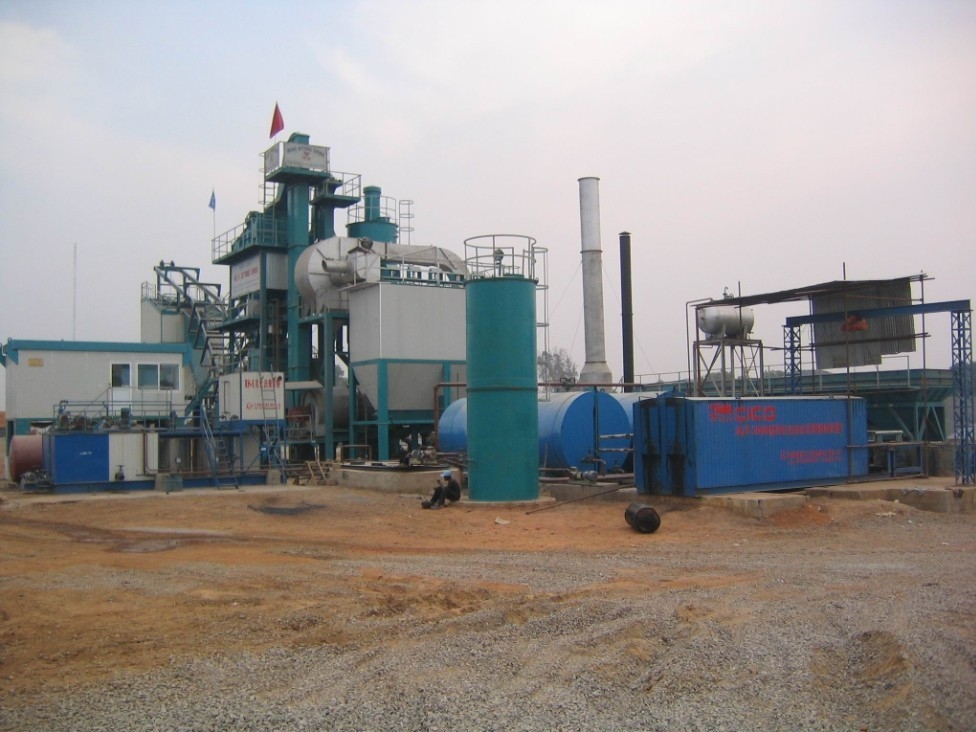

aire del área de filtración 2 de los 710m que lava el tipo planta caliente de la mezcla del betún con el transportador de tornillo del WAM

1,3 fan del proyecto

*Type: Y4-47-12D

*Motor: 90kw

ajuste *Negative de la presión: ajuste auto

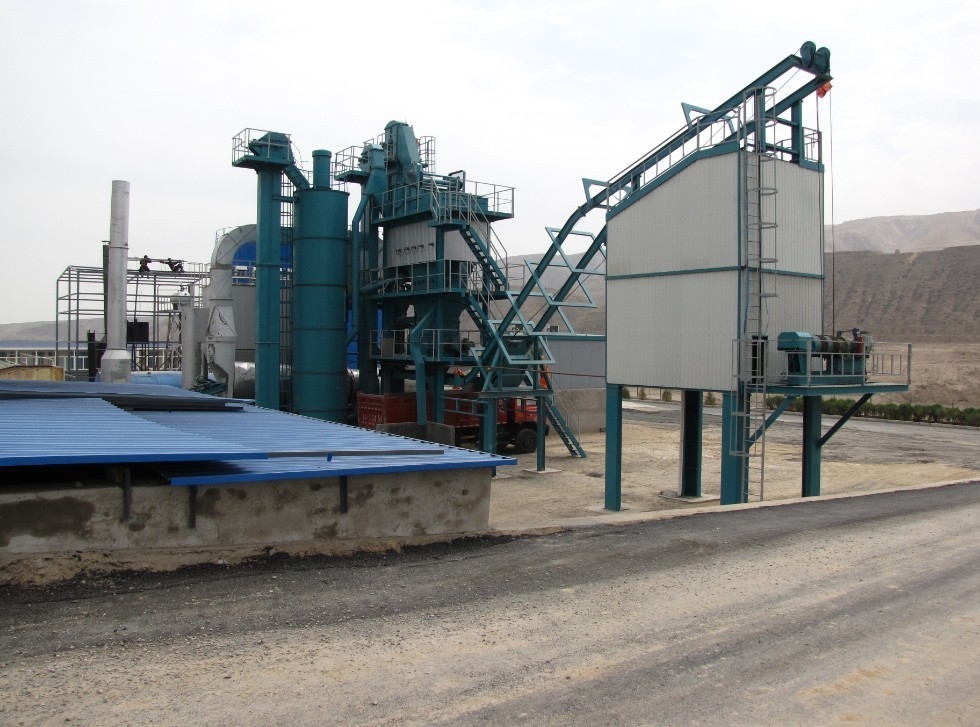

aire del área de filtración 2 de los 710m que lava el tipo planta caliente de la mezcla del betún con el transportador de tornillo del WAM

Especificación

Tabla caliente de la especificación de la planta de la mezcla del asfalto de la serie de QLB


Nombre Especificación
Modelo 600 1200 1500 2000 2500 3000
Capacidad de la producción  48tph 96tph 120tph 160tph 200tph 240tph
Volumen frío del compartimiento 8m3 9m3 10m 10m3 12 m3 12m3
Polvo que quita el tipo Tipo del descenso de la gravedad y filtro de bolso (fluch trasero del aire)
Combustible Diesel/masut/gas natural
Volumen/número de compartimiento caliente 12t/4 32t/4 o 5 40t/4 o 5 50t/5 60t/5 80t/5
Precisión del pesaje global Menos el de ±0.1% Menos el de ±0.1%
Precisión del pesaje del polvo Menos el de ±0.16% Menos el de ±0.16%
Precisión del pesaje del asfalto Menos el de ±0.18%
Capacidad KG/batch del mezclador 600 1200 1500 2000 2500 3000
Volumen/número del tanque del asfalto 10m3/2 16m3/2 30m3/2 30 m3/3 50 m3/2 50 m3/3
Volumen del compartimiento del producto final (T) - 60 100 120 160
Poder total (kilovatio) 185 280 345 470 608 680
