Lugar de origen: | China |
---|---|
Nombre de la marca: | Xitong |
Certificación: | CE/CNAS/SGS/ISO |
Número de modelo: | QLB |
Cantidad de orden mínima: | 1 set |
Precio: | negotiation |
Detalles de empaquetado: | Embalaje desnuda |
Tiempo de entrega: | el mes de /2 de la negociación después de recibió su pago |
Capacidad de la fuente: | 10 juegos por mes |
Altitud: | ≤1000m | Contenido en agua para el agregado bajo: | el 5% |
---|---|---|---|
Temperatura del ambiente: | 20℃ | El tanque del betún: | 50t |
Duración de ciclo: | 45 segundos | bomba de alimentación: | 25 metros cúbicos/hora |
Capa de la pantalla: | 5 | llenadora de pesaje: | 300KG |
Alta luz: | planta global del asfalto,material de construcción de la carretera |

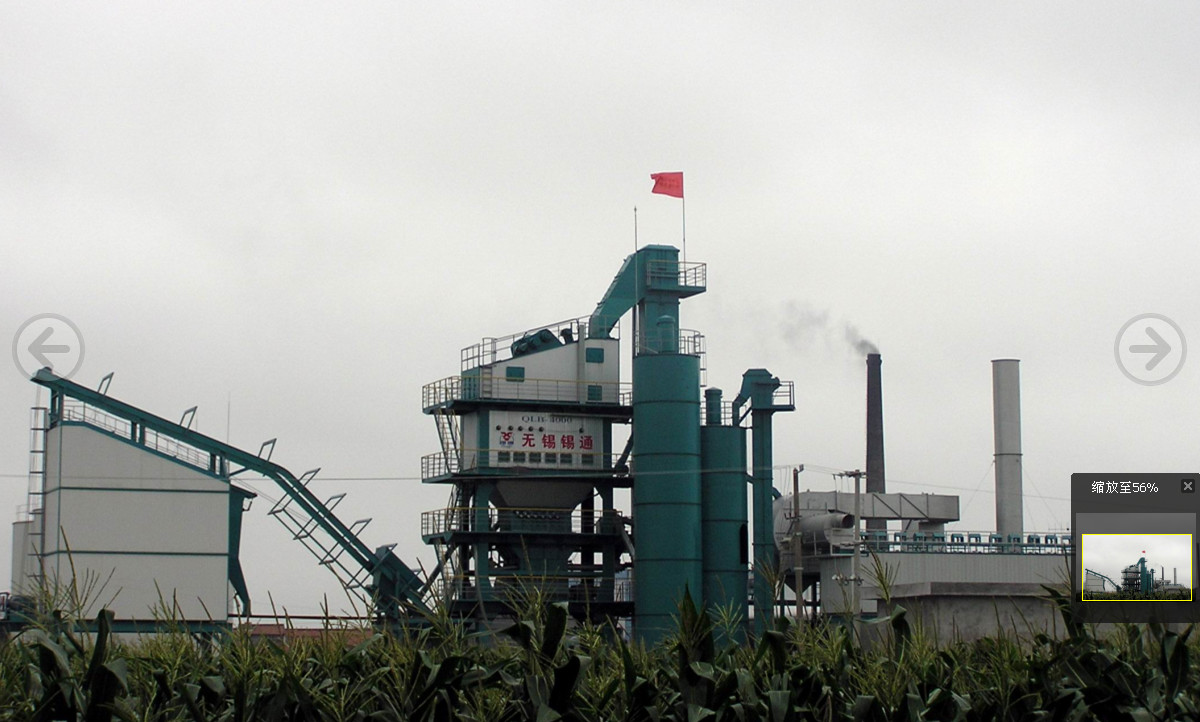

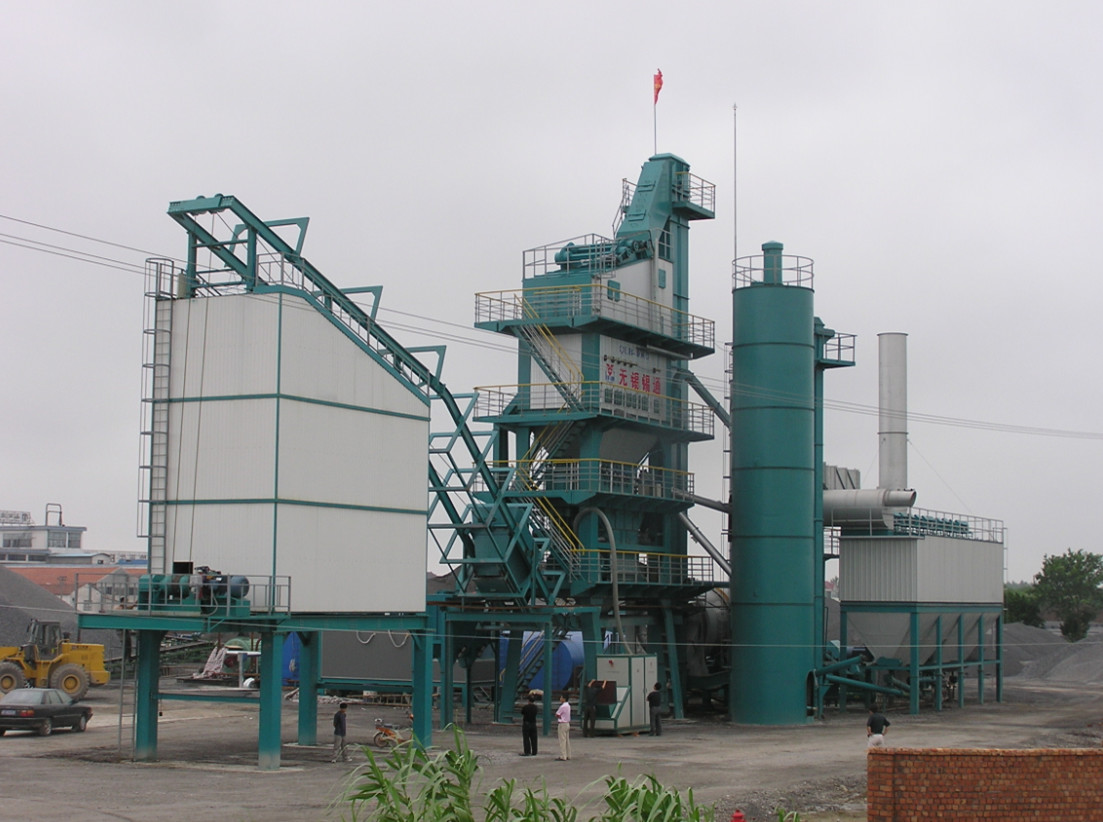

22kw 1400L/planta de mezcla spary del betún de la bomba del asfalto de M con la echada 450KG que pesa capacidad
1, asfalto pesando y sistema de rociadura en el pesaje del sistema antes de mezclar
A. Summarization
Este sistema contiene los tubos de aceite, válvula del triple del control neumático, pesa el barril, la bomba, el tubo de rociadura y los tubos de comunicación necesarios.
Durante el pesaje del asfalto, el entrar del asfalto de los controles triples de la válvula ciclo-que fluye pesa el barril hasta cantidad deseada. Después de pesar el agregado, este recomienzo de sistema, pesa el asfalto comparativo de la cantidad, y la precisión del contenido del asfalto mejorada. La bomba de rociadura transporta el asfalto al mezclador, asfalto del espray rápidamente e incluso con lacunaris instala tubos, mezclando el tiempo puesto en cortocircuito.
B. Asphalt pesa el barril
Este envase debe ser heated y con la capa de la calor-preservación para guardar calor. El sistema de calefacción se debe comprobar termly. Cualquier falta causará la inestabilidad del asfalto que transporta o dañará debido al atasco.
Válvula de C. Asphalt
Hay válvula del triple del control neumático instalada en tubería. La válvula se debe mantener según la especificación del fabricante. El aire-cilindro presetted en fábrica.
D. Pipeline
Compruebe la condición de la calefacción termly para asegurar funcionamiento apropiado.
Sensor de E. Tensile
El barril del pesaje se cuelga en los sensores extensibles, que no necesitan ninguna medida del mantenimiento y del ajuste sino del siguiente.
Al continuar la soldadura cerca pese el barril, conectan a tierra el barril para evitar la corriente entra en el sensor.
Continúe cualquier operación encendido pesan el barril que perturbará el sensor extensible, estar seguro de reinstalarlo según estándar anterior, y de atornillar abajo de todas las tuercas de fijación. Asegúrese de que el barril esté guardado lejos de ser perturbado por cualquier basura o acumulación y podría moverse libremente.
Bomba de F. Asphalt
Manténgala según la especificación del fabricante.
Aviso
Antes de que el funcionamiento del equipo, asegure el pesar-barril del asfalto se cuelga libremente debajo de los sensores extensibles. Compruebe los pernos de la ejecución en varias ocasiones. Compruebe la junta entre el aire-cilindro de aceite-descarga y el enchufe cónico para flojo, atornille abajo de él en caso de necesidad.
Mecanografíe | QLB1000 | QLB1500 | QLB2000 | QLB2500 | QLB3000 | ||||||
Salida nominal | 80t/h | 120t/h | 160 t/h | 200 t/h | 240 t/h | ||||||
Tolva fría del alimentador/de la tierra | 4x9m3 | 4x10m3 | 5 x11m3 | 5 x12m3 | 5 x12m3 | ||||||
Tambor secador | el 1.5mx6m | el 1.8mx7m | los 2.2mx8m | los 2.35mx9m | los 2.5mx10m | ||||||
Combustible | Ceniza del diesel/masut/LPG/coal | ||||||||||
Recogida del polvo | Colector de la cubierta del Volute como 1r paso, desempolvamiento de filtración del bolso como 2do paso | ||||||||||
Área de filtración | 445M2 | 550M2 | 710M2 | 890M2 | 1000M2 | ||||||
Hoister global caliente | 90T | 130T | 180T | 220T | 260T | ||||||
Tamiz vibratorio | 4 capas | 4 capas | 5 capas | 5 capas | 5 capas | ||||||
Tamaño de malla | 3×3, 6×6, 11×11, 19×19, 30×30m m | ||||||||||
Compartimiento global caliente | 32t | 40t | 50t | 60t | 80t | ||||||
Pesaje de capacidad | Agregado | 1000KG | 1500KG | 2000KG | 2800KG | 3500KG | |||||
Llenador | 200KG | 200KG | 300KG | 500KG | 600KG | ||||||
asfalto | 150KG | 150KG | 200KG | 300KG | 300KG | ||||||
Volumen de mezcla del tanque | 1000kg | 1500kg | 2000kg | 2500kg | 3000kg | ||||||
Ciclo de mezcla | 45s | 45s | 45s | 45s | 45s | ||||||
Volumen del silo del llenador | 26+36t | 26+36t | 30+43t | 30+43t | 50+35t | ||||||
Volumen del tanque del asfalto | 50000L | 50000L | 2x50000L | 2x50000L | 3x50000L | ||||||
Horno de aceite de la transferencia de calor | 300.000 kcol/h | 300.000 kcol/h | 500.000 kcol/h | 500.000 kcol/h | 800.000 kcol/h | ||||||
Sitio de Operationl | 6000*2400*2500m m | ||||||||||
Capacidad del compartimiento del producto final | 60t | 100t | 120t | 120t | 200t | ||||||
Sistema de control | /Semi-auto/automático manuales | ||||||||||
Pesaje de la precisión | Agregado | el ≤±0.4% | |||||||||
Material del polvo | el ≤±0.3% | ||||||||||
Asfalto | el ≤±0.2% | ||||||||||
Poder total | 248 kilovatios | 345kw | 470kw | 608kw | 680kw |
